- Page 1 Rifl ard à feuillure à angle faible 05P53.01 Brevet américain n . 7,603,783 et 7,117,602...

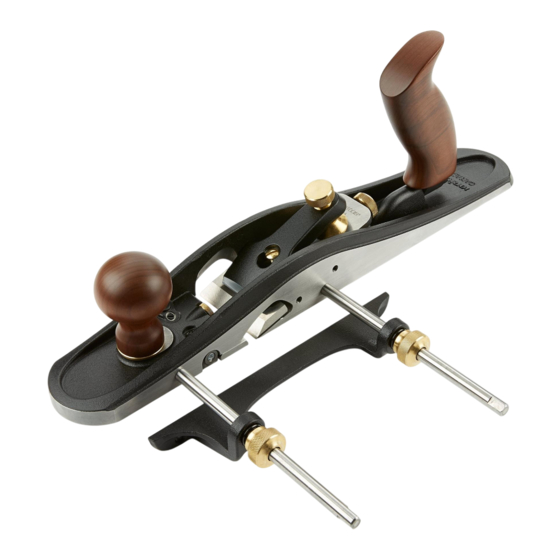

- Page 2 Le rifl ard à feuillure à angle faible Veritas ® s’emploie principalement pour tailler de larges feuillures et pour façonner des panneaux à plate-bande, ou pour effectuer toute autre coupe longue et large qui demanderait un effort considérable si elle était exécutée au moyen de rabots plus petits comme un feuilleret ou un guillaume.
-
Page 3: Mise En Place De La Lame
Tranche-fil Guide auxiliaire maison Guide Figure 1 : Riflard à feuillure à angle faible Veritas Mise en place de la lame Mise en garde : La lame est tranchante. La manipuler de façon imprudente peut entraîner des blessures graves. À première vue, il semble impossible de placer la lame dans le rifl ard. Le secret est d’avancer le nez le plus possible afi... -
Page 4: Réglage De La Lame Pour Raboter Sans Le Guide
Réglage de la lame pour raboter sans le guide Pour le réglage initial de la lame, ouvrir entièrement la lumière et placer le rifl ard sur une surface en bois plane – par exemple une retaille. Desserrer la molette du bloc d’arrêt afi n qu’il n’exerce qu’une légère pression sur la lame, puis faire avancer cette dernière jusqu’à... -
Page 5: L'effet De Recul De La Lame : Comment L'éviter
Mise en garde 1. La molette du bloc d’arrêt a un puissant effet mécanique. Pour un usage normal, lorsque la plaquette de serrage – située sous la molette – est engagée sur la lame, il suffit de serrer la molette d’un quart de tour. -
Page 6: Réglage De La Lumière
Réglage des tranche-fi l Les tranche-fi l s’utilisent pour raboter à contrefi l. Les lames circulaires sont fi xées à un axe en position décentrée, ce qui permet de régler la profondeur en faisant tourner la lame et l’axe. Pour le travail dans le sens du fi l, les tranche-fi... -
Page 7: Réglage De La Poignée
Vis de réglage de la lumière Pommeau de blocage du nez Lumière Figure 5 : Réglage de la lumière Réglage de la poignée Le rifl ard à feuillure à angle faible est doté d’une poignée qui s’incline afi n de dégager les jointures pour tailler des feuillures profondes ou pour faciliter l’utilisation d’un tasseau comme guide auxiliaire. -
Page 8: Entretien
Entretien Le corps en fonte ductile du rifl ard à feuillure à angle faible est enduit d’un produit antirouille. Ce dernier doit être enlevé à l’aide d’un chiffon humecté d’essence minérale. Nettoyer toutes les surfaces usinées, y compris la zone sous le nez ainsi que le nez lui-même. -
Page 9: Accessoires
Lame en acier O1 de 2 1/4 po 05P53.72 Lame en acier PM-V11 de 2 1/4 po 814 Proctor Avenue 1090 Morrison Drive Ogdensburg NY 13669-2205 Ottawa ON K2H 1C2 United States Canada customerservice@veritastools.com © Veritas Tools Inc. 2012 768 IWF-585 Rév. A www.veritastools.com...
