3 Installation
10
3.3 Perçage de la semelle de tamponnage universelle
Les perçages de la semelle sont répartis uniformément sur toute la surface afi n d'assurer le bon maintien de
l'étiquette imprimée après le transfert vers l'applicateur. Ces perçages sont recouverts par le fi lm téfl on lors de la
livraison de la semelle universelle. Ils devront être percés d'après les dimensions et les types d'étiquettes. Pour ce
faire, un poinçon est joint à la semelle universelle.
1

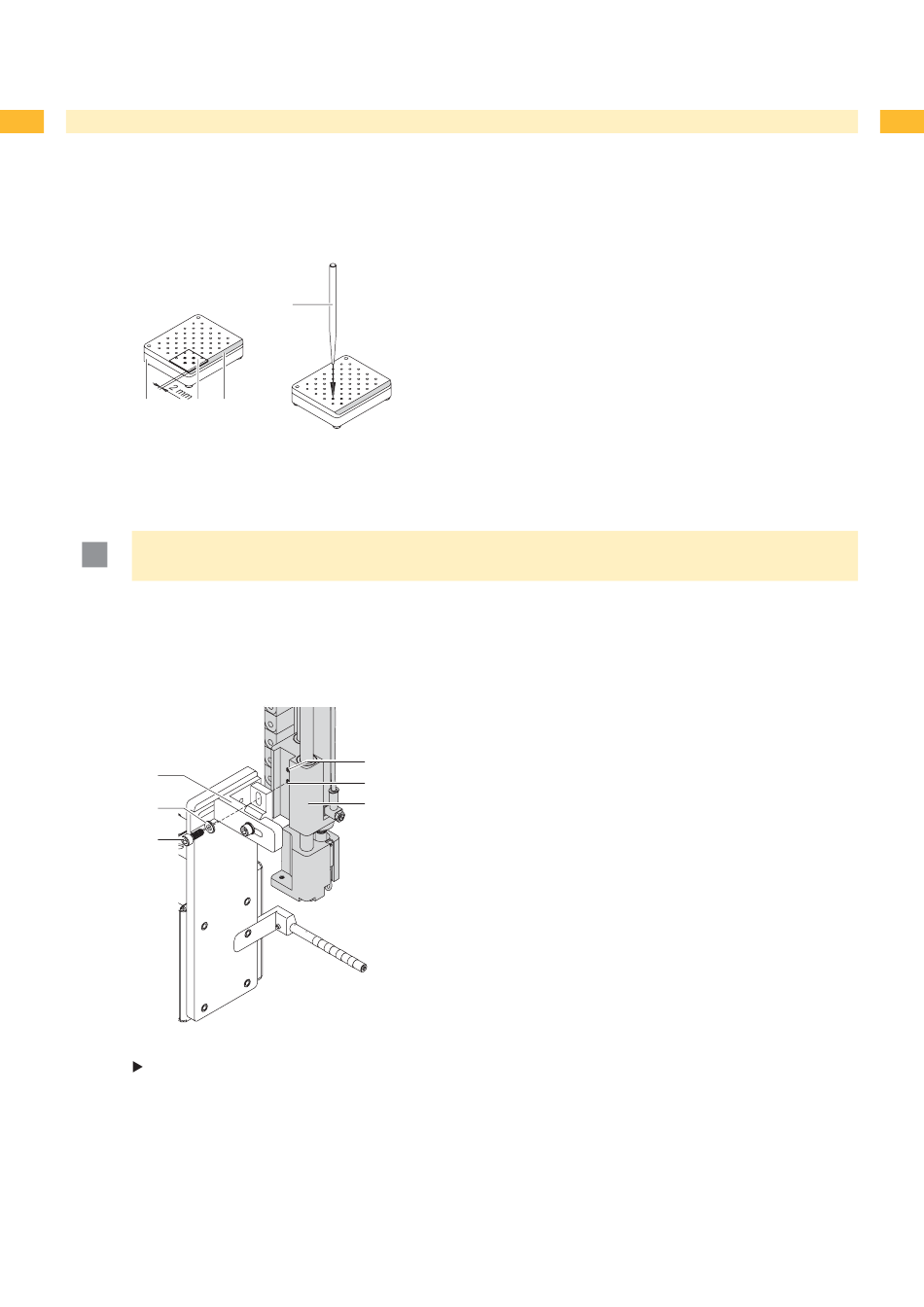

Figure 10 Perçage de la semelle de tamponnage universelle.
1. Poser l'étiquette (1) sur le dessous de la semelle (2). Prendre en compte le chanfrein (3).
2. L'étiquette devra dépasser les bords de la semelle d'environ 2 mm.
3. Percer tous les trous qui seront recouverts par l'étiquette. Bien dégager les trous en tournant le poinçon.
Précautions !
!
Ne pas percer les trous qui se situent trop près des bords de l'étiquette (< 1 mm du bord).
3.4 Préparation pour l'utilisation d'une semelle de type A1321
Le sous-ensemble du vérin (6) peut être monté en deux positions différentes sur l'équerre de fi xation (1).
A la livraison le sous-ensemble vérin est vissé sur la position de perçage (4) de l'équerre. Cette position est adaptée
à la plupart des types de semelles.
1
2
3
Figure 11 Modifi cation pour l'utilisation de la semelle universelle de type A1321
Pour l'utilisation d'une semelle universelle de type A1321 repositionner le sous-ensemble vérin :
1. Retirer la vis (3) ainsi que la rondelle (2). Démonter le sous-ensemble vérin de l'équerre de fi xation.
2. Remonter le sous-ensemble (6) en le vissant à l'aide de la vis (3) dans le perçage inférieur (5) de l'équerre (1).
4
2 3
4
5
6
