Étape 2 Sélection d'une charge
1. Pour faire le tour des charges connectées au réseau local DLM, appuyer et relâcher rapidement le bouton
de configuration. La première pression du bouton éteint la charge 1 et allume la charge 2. La pression
suivante éteint la charge 2 et allume la charge 3, et ainsi de suite. Au fur et à mesure que les charges
s'allument, noter les dispositifs (bouton d'interrupteur, capteurs, etc.) avec une DEL bleue. Ces dispositifs
sont actuellement liés à la charge qui est ALLUMÉE.
2. Pour couper le lien entre un bouton d'interrupteur ou une palette de bascule et une charge, appuyer sur le
bouton d'interrupteur ou sur la palette de bascule pendant que sa DEL bleue est allumée. La DEL bleue
s'éteint pour indiquer que le dispositif ne contrôle désormais plus la charge qui est actuellement allumée.
3. En appuyant de nouveau sur le bouton de l'interrupteur ou sur la palette de bascule pendant que la charge
est allumée, la charge sera à nouveau liée au dispositif et la DEL s'allumera.
Étape 3 Sortir du mode Push n' Learn

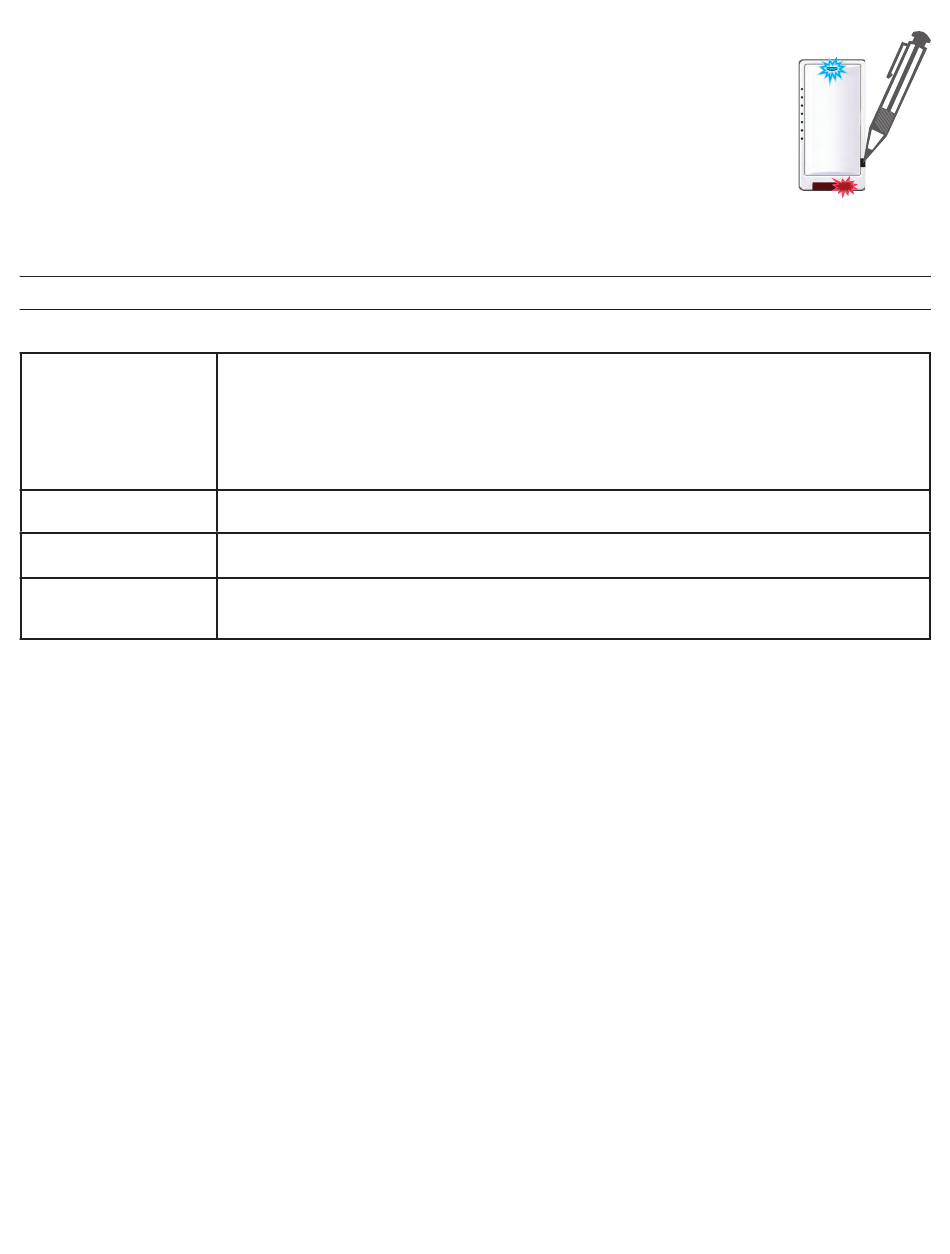

1. Appuyer et maintenir enfoncé le bouton de configuration jusqu'à ce que la DEL rouge s'éteigne, soit environ trois secondes.
Les charges ne fonctionnent pas comme prévu.
La DEL de la palette de
bascule ne s'allume pas.
Les mauvaises lumières
sont contrôlées
La palette de bascule ne
s'allume pas
Les DEL s'allument et
s'éteignent, mais la
charge ne commute pas
DÉPANNAGE
1. Vérifier que l'interrupteur est connecté au réseau local DLM.
2. Vérifier l'entrée de 24 VCC vers le dispositif : Brancher un dispositif DLM différent à l'emplacement
de l'interrupteur. S'il ne se met pas en marche, cela signifie que la puissance de 24 VCC n'est pas
présente.
• Vérifier les connexions haute tension avec le contrôleur de pièce.
• Si les connexions haute tension fonctionnent bien et qu'une tension élevée est présente, vérifier
à nouveau les connexions du réseau local DLM entre l'interrupteur et le contrôleur de pièce.
1. Configurer les palettes de bascule de manière à contrôler les lumières désirées en utilisant la
procédure de réglage Push n' Learn.
1. S'assurer que le boitier et le bouton de l'interrupteur sont bien assemblés.
2. S'assurer que la plaque murale ne pince pas le boitier.
1. S'assurer que le dispositif n'est pas en PnL.
2. Vérifier les connexions avec les contrôleur de pièces.
