1
RACCORDEMENT ELECTRIQUE
Veuillez lire attentivement les règles de sécurités
avant le raccordement de l'appareil.
!
- L'installation doit être conforme aux normes en vigueur dans le pays d'installation
(NFC 15-100 pour la France).
- Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement
murale.

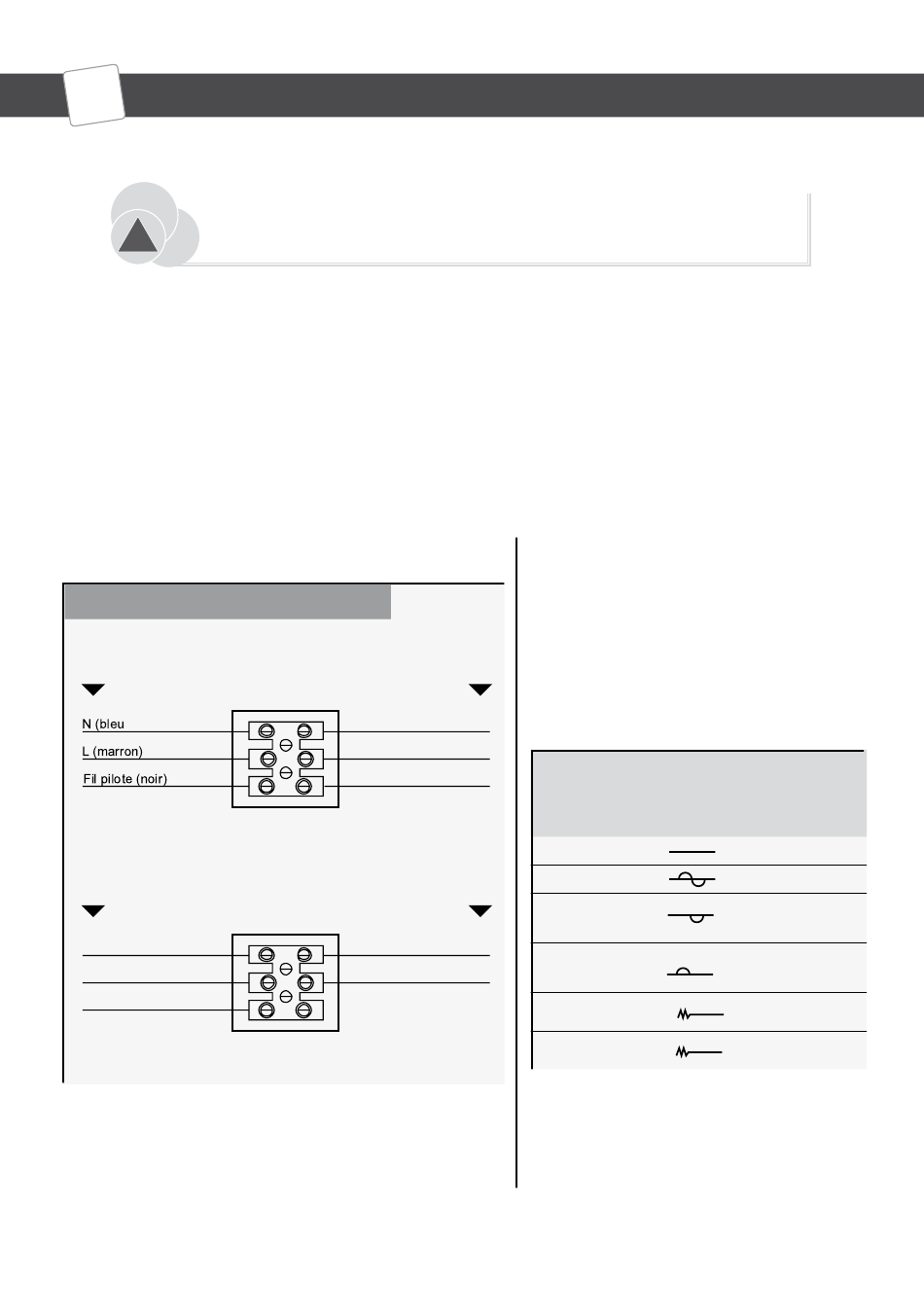

Schéma de raccordement
AVEC UTILISATION DU FIL PILOTE
Cordon de l'appareil
ou gris)
Boîtier de raccordement
SANS UTILISATION DU FIL PILOTE
Cordon de l'appareil
N (bleu ou gris)
L (marron)
Fil pilote (noir)
Boîtier de raccordement
6.
Respecter le sens de branche-
ment :
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FIL PILOTE
Réseau 230 V
Le fil noir ne doit en aucun cas
être raccordé à une borne de
Neutre
terre ou au fil VERT / JAUNE.
Phase
Fil pilote (centrale)
Réseau 230 V
Neutre
Phase
Conf. -1°C
Conf. -2°C
NOTA : Les ordres de program-
mation sont distribués par les
signaux ci-dessus, mesurés par
rapport au Neutre.
Signal à
Mode
transmettre
Confort
Eco
Hors-gel
Arrêt
Chauffage
297s
3s
293s
7s
Mesure par
rapport au
neutre
0 Volt
230 Volts
115 Volts
négatif
115 Volts
positif
230 Volts/3s
230 Volts/7s
