1
RACCORDEMENT ELECTRIQUE
Veuillez lire attentivement les règles de sécurité
avant le raccordement de l'appareil.
!
- L'installation doit être conforme aux normes en vigueur dans le pays d'installa-
tion (NFC 15-100 pour la France).
- Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale
de raccordement.

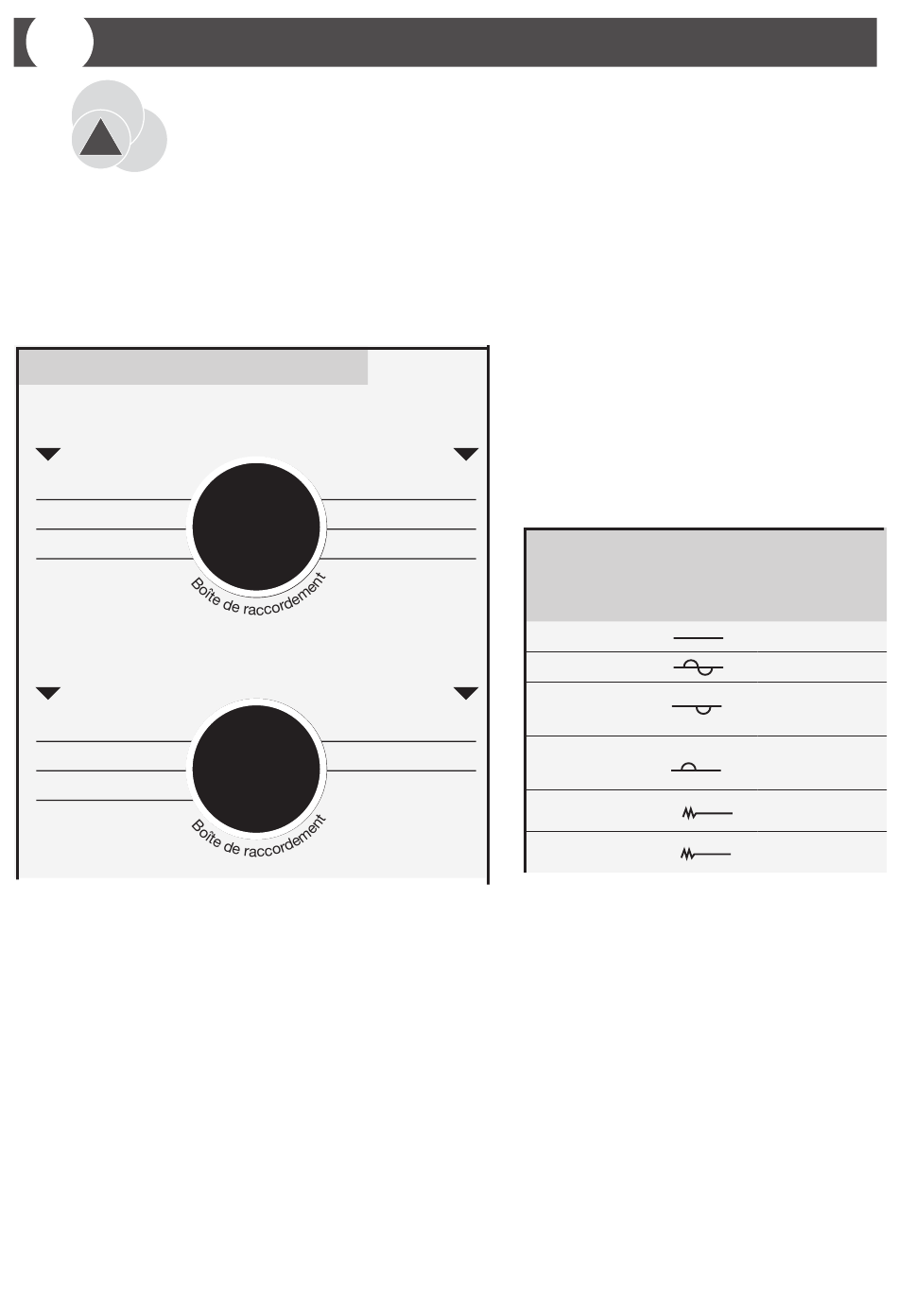

Schéma de raccordement

AVEC UTILISATION DU FIL PILOTE

Cordon de l'appareil
N (bleu ou gris)
L (marron)
Fil pilote (noir)

SANS UTILISATION DU FIL PILOTE

Cordon de l'appareil
N (bleu ou gris)
L (marron)
Fil pilote (noir)
8.
Réseau 230 V
Neutre
Phase
Fil pilote (centrale)
Réseau 230 V
Neutre
Phase
NOTA : Les ordres de programmation
sont distribués par les signaux ci-des-
sus, mesurés par rapport au Neutre.
Respecter le sens de branche-
ment :
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FIL PILOTE
Le fil noir ne doit en aucun cas
être raccordé à une borne de
terre ou au fil VERT / JAUNE.
Signal à
Mode
transmettre
Confort
Eco
Hors-gel
Arrêt
Chauffage
Conf. -1°C
3s
Conf. -2°C
7s
Mesure par
rapport au
neutre
0 Volt
230 Volts
115 Volts
négatif
115 Volts
positif
230 Volts/3s
297s
293s
230 Volts/7s
