DIMENSIONS DE
L'ENCADREMENT
A
35-7/8
911 mm
B
37-5/8"
956 mm
C
29-1/8"
740 mm
D
12-1/2"
318 mm
E
70"
1778 mm
F
35"
889 mm
G
*22"
559 mm
J
49-1/2"
1257 mm
K
8"
203 mm
* La profondeur totale est de 22-1/2po
(572mm) incluant l'espaceur arrière
moins 1/2po (13mm) pour que le placo-
plâtre soit aligné à la façade de foyer.
Ensemble de prise d'air optionel
K
REMARQUES
Les diagrammes, illustrations et photographies ne sont pas
à l'échelle – reportez-vous aux directives d'installation.
L'apparence, les matériaux, les dimensions, les caracté-
ristiques techniques, les couleurs et les prix des produits
peuvent changer ou être retirés du marché sans préavis.
Toutes les dimensions d'encadrement sont calculées pour
l'utilisation d'un placoplâtre de 1/2po (13mm) en façade,
si vous utilisez un recouvrement dans l'enceinte ou que
vous utilisez une autre épaisseur de matériel, des calculs
seront nécessaires.
Aucun isolant solide ou en vrac ne doit entrer en contact
avec le foyer. Recouvrez l'isolant autour du foyer de pan-
neau de placoplâtre.
ATTENTION : SI VOUS IN-
STALLEZ LA FAÇADE DE
FONTE, RÉFÉREZ-VOUS AU
FEUILLET D'INSTALLATION
FOURNI AVEC LA FAÇACADE
AVANT DE PLANIFIER VOTRE
INSTALLATION

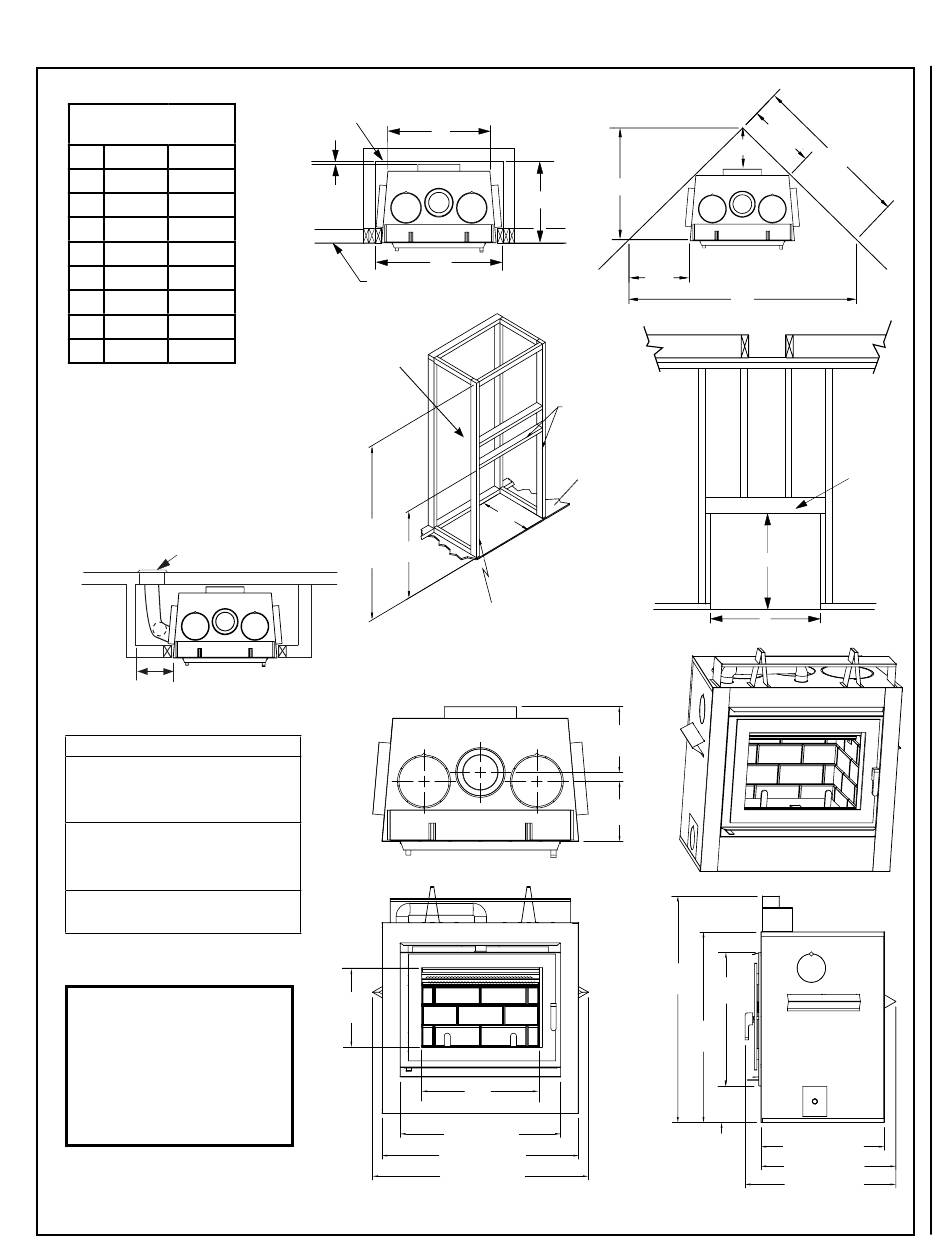

Figure 8 - DIMENSIONS DE L'ENCADREMENT
Mur arrière de l'enceinte, incluant les
Back Wall of Chase/Enclosure
matériaux de finition s'il y a lieu.
Including Finishing Materials, if any
C
* Dégage-
* Zero Clearance
ment zéro de
From Back
l'espaceur
Spacer to Wall
arrière au mur
A
Rough Framing Face (Unfinished Shown)
Charpente a l'état brute
(Aucune finition illustree)
Les matériaux combustibles
ne peuvent être utilisés dans
l'espace au dessus du foyer.
Ne jamais remplir cet espace
d'aucun matériau (sauf pour
l'encadrement)
6'8''
(2M)
B
Min.
(Les dimensions doivent inclure
13-1/4"
(337mm)
26-5/8" (676 mm)
32-11/16" (830 mm)
35-13/16" (910 mm)
REMARQUE : LES SCHÉMAS ET LES ILLUSTRATIONS NE SONT PAS À L'ÉCHELLE.
Enceinte extérieure
OUTSIDE CHASE
Installation en coin
F
G
2" x 3"
Min.
1/2" CONTREPLAQUÉ
G
Charpente a l'état brute
la finition à l'intérieur de
l'enceinte s'il y a lieu)
10-15/16"
(278 mm)
10"
(254 mm)
20"
(508mm)
20-5/8"
D
18-5/8"
E
B
A
Fireplace Framing
37-5/8"
22-1/4"
(956 mm)
(565 mm)
31-11/16"
(805 mm)
6-1/16"
(154 mm)
20-1/2" (521 mm)
22-7/16" (570 mm)
25-1/16" (637 mm)
J
Travers
Header
