DIRECTIVES D'INSTALLATION POUR RACCORDEMENT À UNE CHEMI-
NÉE DE MAÇONNERIE
AttENtIoN: avant de procéder à l'installation, la cheminée de ma-
çonnerie doit être inspectée par un ramoneur qualifié.
L'installation doit être conforme aux exigences suivantes :
1. La cheminée doit être nettoyée de tout résidu de suie ou créosote. Assurez-
vous qu'il n'y a aucune fissure ni aucune brique détachée ou manquante
qui pourraient nuire à l'installation sécuritaire du conduit de tubage.
2. Un dégagement au combustible de 1 po. minimum est exigé entre la
cheminée de maçonnerie et tout encadrement de bois ou tout isolant.
3. La cheminée doit être construite conformément au code du bâtiment en
vigueur.
4. Aucun autre appareil ne peut être raccordé à la même cheminée.
5. Les dégagements aux combustibles pour ces connecteurs sont de 2po
pour les côtés et de 16po pour le dessus.
6. Si la connection entre la longueur isolée et la gaine rigide peut se faire
à l'intérieur de la cheminée de maçonnerie, les pièces connecteurs ne
sont pas nécessaires.
Installation :
Un conduit de tubage en acier inoxydable modèle Tubinox ou Projet SS de
même diamètre que la sortie du foyer doit être utilisé pour le tubage de la
cheminée de maçonnerie..
Pour un raccordement à 45 degré, un connecteur spécial (BISUMA) doit être
utilisé pour raccorder le conduit de tubage à la cheminée isolée.
*NOTE IMPORTANTE: L'utilisation d'un connecteur 45 degrés est ap-
prouvé pour le Canada seulement. Aux États-Unis l'installation doit
être faite avec un connecteur 30 degrés seulement.
Figure 34
20
Ciment haute
température
Laine isolante & pièce de
recouvrement (BISUMA)
* Coude 45°
3 Vis
isolé ASHt+
ou Ht6103+
6' 8"
2m min.
Étapes à suivre :
1. Placer le foyer à l'endroit prévu. Installer temporairement le coude ASHT+
sur le dessus du foyer et à l'aide d'un niveau, marquer d'un ovale l'endroit
où le conduit de tubage traversera la cheminée de maçonnerie.
2. Au centre de l'ovale, percer un trou à 45º dans la cheminée de maçon-
nerie.
3. Agrandir l'ouverture jusqu'à ce que vous puissiez y introduire un coude
Tubinox 45º.
4. Glisser le conduit de tubage du haut de la cheminée de maçonnerie et le
descendre jusqu'au niveau de l'ouverture.
5. Glisser dans l'ouverture un coude 45º (Tubinox ou Projet SS) et le rac-
corder au conduit de tubage.
6. Ajouter une courte section au coude, ce qui permettra de prolonger le
conduit de tubage à au moins 12 po. de la cheminée de maçonnerie
(mesuré sur le dessus du conduit).
7. Sceller l'ouverture autour du conduit de tubage avec du ciment réfractaire
haute température.
8. Le raccordement doit être ensuite effectué dans l'ordre qui suit :
Référez-vous à l'illustration ci-dessous.
A. Sélectionner la longueur ASHT+ appropriée qui s'insérera entre le coude
et le conduit de tubage de façon à empiéter au moins 2 po. sur la section
de conduit de tubage (il sera peut-être nécessaire de couper le conduit
de tubage pour un meilleur ajustement).
B. Une fois défini, glisser cette section et la pièce de recouvrement BISUMA
ou BISUMA30 sur le conduit de tubage (il sera peut-être nécessaire de
couper le conduit de tubage pour un meilleur ajustement.
C. Installez le coude sur le foyer.
D. Glisser la section sur le coude et visser par rotation.
E. Abaisser la pièce de recouvrement sur la longueur de façon à dégager le
conduit de tubage et installer la laine isolante sur ce dernier en prenant
soin de le recouvrir complètement.
F. Glisser la pièce de recouvrement sur la laine isolante et la fixer en place
avec les trois vis à métal fournies.

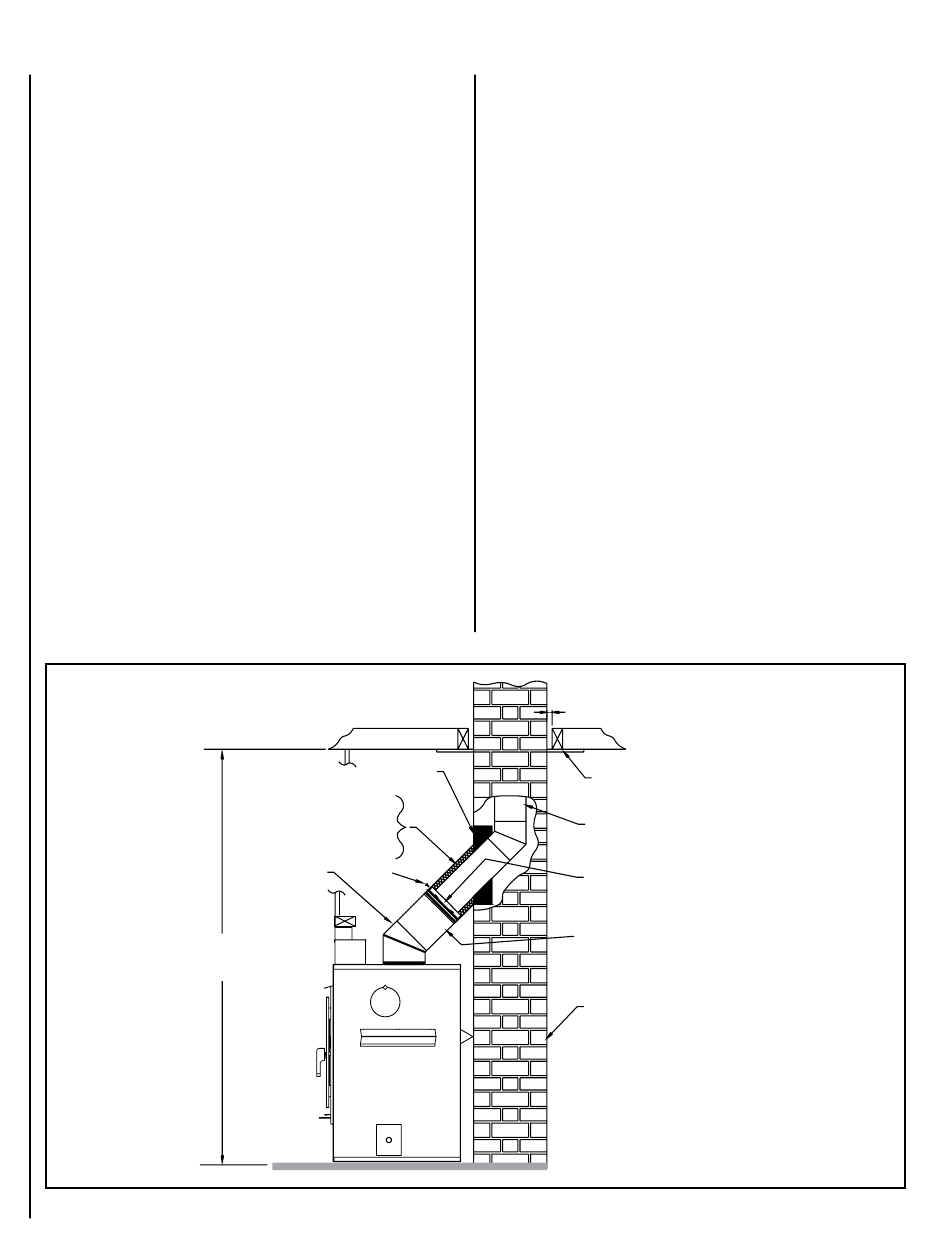

FOYER
1" Dégagement
Coupe-feu
Gaine rigide acier inoxydable
tubinox ou Projet SS
La gaine rigide tubinox ou Projet
SS doit s'insérer au minimum 2
po. dans la longueur
Longueur isolée
Cheminée de maçonnerie
nouvelle ou existante
