INSTALLATION DE SUPPORTS DE CHEMINÉE
Support de toit universel
Ce support peut être utilisé de trois façons différentes :
1. Pour la cheminée ASHT+ / HT6103+ et S-2100+ / HT6000+, il doit être
utilisé sur le toit pour supporter la cheminée.
2. Il peut être utilisé sur un plancher, un plafond ou un toit pour supporter
la cheminée au-dessus d'une déviation.
3. Il peut être utilisé sur un plancher, un plafond ou un toit comme support
supplémentaire.
Le tableau 6 indique la hauteur maximale de cheminée supportée.
NOTE: Pour la cheminée AC, une longueur de soutien doit être utilisée à tous
les 40 pi. (12 m) au lieu du ST.
Pour l'installation du support de toit référez-vous aux instructions incluses
avec le support.
Support de déviation universel
Ce support est utilisé dans une installation de cheminée avec déviation.
Lorsque la cheminée traverse un mur, ce support peut être utilisé sur le mur
pour supporter la cheminée. La hauteur maximale est donnée au tableau
6. Pour l'installation du support de déviation, référez-vous aux instructions
incluses.
CHEMINÉE
ASHt+ / Ht6103+ (6 po. dia.)
S-2100+ / Ht6000+ (6 po. dia.)
AC (6 po. dia.)
Tableau 6

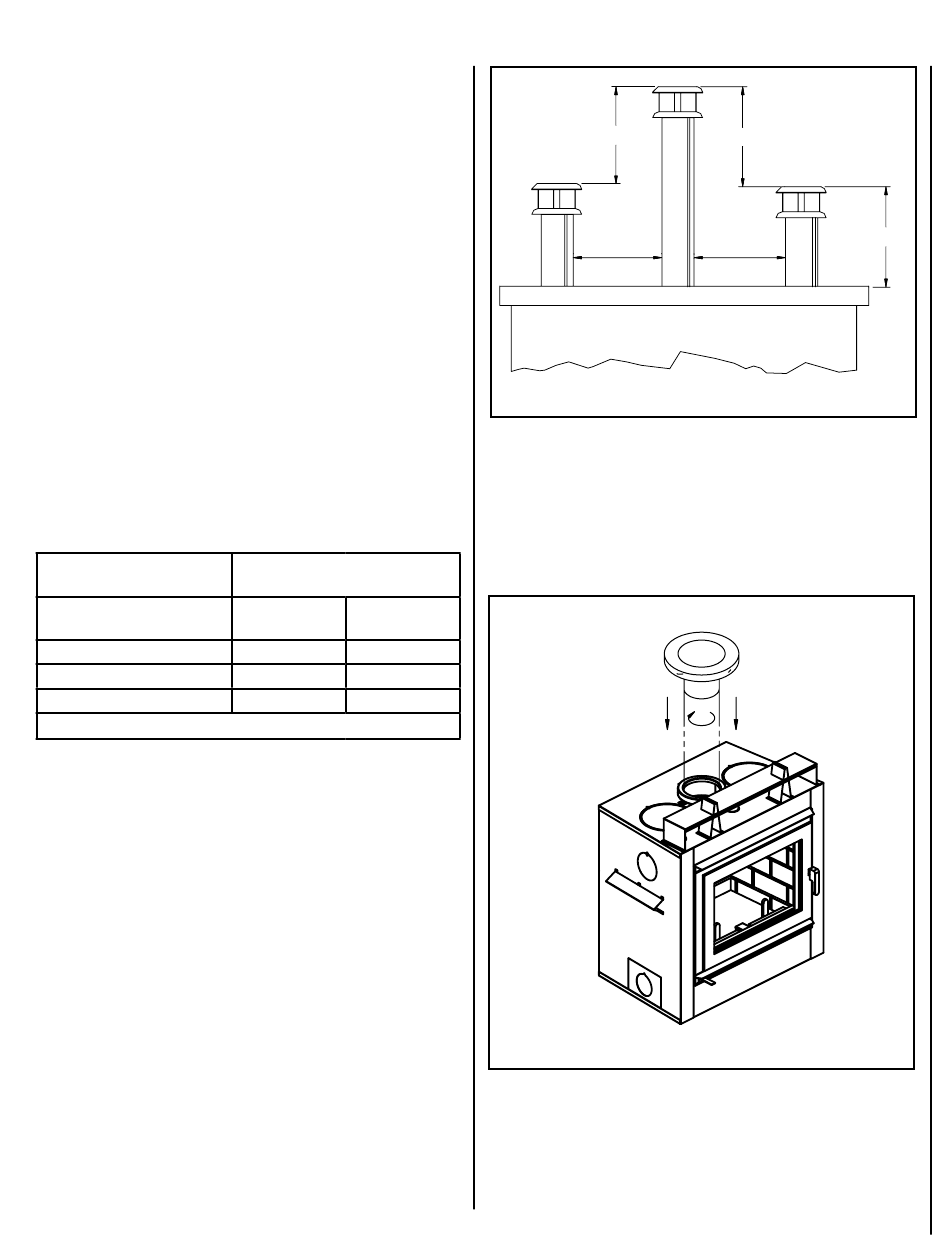

SORTIE DE CHEMINÉE
Pour les besoins de ce mode d'installation, un puits de cheminée est consi-
déré comme faisant partie de la cheminée et non du bâtiment. La sortie de
cheminée doit être placée à 18 po. (460 mm) minimum au-dessus du puits
de cheminée.
Il se peut qu'il y ait plus d'une cheminée dans le même puits ou qui débouche
sur une même surface restreinte. Dans un tel cas, nous recommandons
que les sorties de cheminées soient séparées d'au moins 410 mm (16 po.)
horizontalement et de 460 mm (18 po.) verticalement. Ceci est recommandé
afin de prévenir le retour de fumée d'un appareil en opération vers un appareil
à l'arrêt (voir figure 32).
HAUTEUR MAXIMALE DE
CHEMINÉE SUPPORTÉE
Support de
Support de toit
déviation
28 pi. (8.54 m)
29 pi. (8.84 m)
18 pi. (5.49 m)
20 pi. (6.1 m)
40 pi. (12.19 m)
50 pi. (15.20 m)
REMARQUE : LES SCHÉMAS ET LES ILLUSTRATIONS NE SONT PAS À L'ÉCHELLE.
18" (460 mm)
16" (410 mm)
Figure 32
PIÈCE DE JoNCtIoN (S-2100+ / Ht6000+) CANADA SEULEMENt
Le foyer est équipé d'un adaptateur de cheminée (pièce de jonction) qui
convient à la cheminée ASHT+. Si vous désirez installer une cheminée
S-2100+ / HT6000+, vous pouvez également vous procurer un adaptateur
(6UCA) (figure 33). Une section de départ sera également requise si vous
désirez installer une cheminée AC.
Adaptateur de cheminée -
Canada seulement
Figure 33
18" (460 mm)
18" (460 mm)
16" (410 mm)
19
