Aucun materiaux combustible ne
peut se superposer ou projeter au
dessus de la facade.

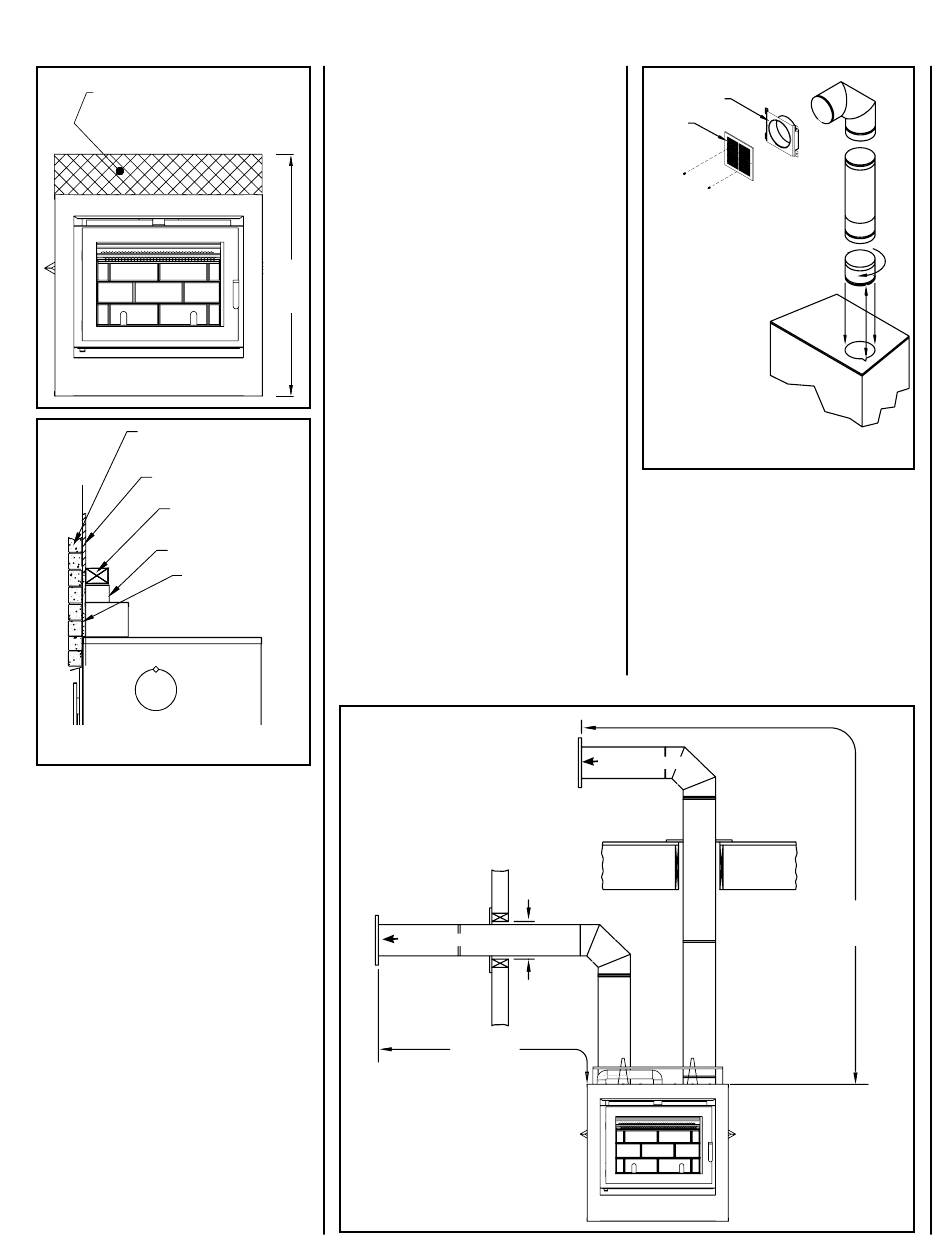

Figure 12
Revêtement décoratif
non-combustible
Placoplâtre
2" X 3" Min.
Espaceur
Fibro-ciment
Figure 13
VENTILATEUR
Le foyer vient équipé de série avec un ventilateur.
Le ventilateur est localisé dans la partie arrière de
l'unité, sous l'âtre.
Le ventilateur doit être raccordé au réseau élec-
trique 120V de la maison par un électricien certifié.
Une boîte électrique située dans le coté droit au
bas de l'unité permet un raccordement sécuritaire.
Pour accéder à la boîte électrique, enlevez les quatre
vis, tirez la plaque et la boîte électrique qui y est
rattachée et procédez au branchement.
Un interrupteur mural (on/off) doit être installé
pour contrôler le ventilateur.
Un interrupteur thermostatique (VTU) peut être
installé en le reliant directement au câble électrique
principal du ventilateur. Collez les aimants du
thermodisque sous l'âtre du foyer accessible par
l'ouverture de la boîte électrique. Si vous désirez
contrôler la vitesse du ventilateur , un régulateur
de vitesse (VRUW) avec plaque décorative est
disponible en option et peut être raccordé en série
avec celui-ci. (voir page 21).
Si une réparation est nécessaire après l'installation
du foyer, une plaque d'accès est située sous la
pierre réfractaire du fond. Enlevez la pierre du fond,
dévissez la plaque d'accès, nettoyez le scellant noir
et effectuez la réparation.
Lorsque la réparation est terminée, il est
obligatoire de réappliquer un nouveau scellant
haute température (Mill-Pack, disponible chez
votre détaillant). Scellez la plaque d'accès et les
trous de vis. Puisque le Bis Nova est un foyer
haute efficacité à air contrôlé, si la plaque n'est
pas scellée, l'efficacité du foyer sera réduite.
Revissez solidement la plaque d'accès au fond
de l'âtre et replacez la pierre du fond.
INSTALLATION DU CONDUIT
D'AIR CHAUD
38"
L'utilisation d'un évent par gravité est approuvé
(965mm)
Min.
avec le Bis Nova.
Conduit d'air chaud par gravité :
Sortie double pour l'air chaud incluant (voir
figure 14).
2 longueurs télescopiques 8 po. D.I.
2 coudes de 90º de 8 po. D.I.
2 ensembles de sortie d'air chaud
(registres et supports de registres)
2 adaptateurs
Voir la liste des composantes en page 21.
Les normes sécuritaires d'installation des conduits
d'air chaud par gravité sont les suivantes :
Hauteur minimum* 68" (1,727 mm)
Longueur maximum Voir figure 15
* La hauteur de la grille doit être mesurée
jusqu'au milieu de la grille, en partant de la base
du Bis Nova.
Le ventilateur inclus avec le foyer est le seul qui peut
être utilisé avec le système d'évent par gravité.
Il est nécessaire d'acheter deux longueurs ajust-
ables pour allonger le système d'évent double
(7B26ZL2A).
AVERtISSEMENt: Ne ja-
mais installer une grille
d'évacuation de chaleur dans
un plancher. Marcher sur une
grille d'évacuation d'air chaud
pourrait causer des brûlures.
Grille d'évacuation
Maintenez un dégagement mini-
mum de 6-1/2po (160mm) entre le
cadre de la grille et un mur, pla-
fond ou tablette combustible.
Figure 15
Grille d'évacuation
13" x 13"
(330mm x 330mm)
10' (3.1m)
Max.
Support de
registre
Grille
Avertissement : les deux
conduits de la sortie double
d'air chaud doivent être in-
stallés. Toute autre instal-
lation peut augmenter le
risque d'incendie
et annuler la ga-
rantie.
Figure 14
Lorsque vous installez le système de sortie double,
les conduits d'air chaud peuvent être installés soit
dans la même pièce que le foyer, soit séparément
dans des pièces adjacentes ou même à l'étage
supérieur. Le fait d'installer des conduits à des
niveaux d'élévation différents produit un échappe-
ment de chaleur supérieur par le conduit le plus
haut (figure 15).
10'
(3.1m)
Max.
11
