Première mise en service
7.5.2
Interface RS-485
Les interfaces RS-485 S1 et S2 permettent d'interroger toutes les informations
de la commande et sont employées pour la communication avec les postes de
commande ou d'autres appareils.
•
Interface S1
–
Avec cette interface, maximum 10 appareils peuvent être utilisés
dans un circuit combiné maître / esclave.
•
Interface S2
–
Pression « PIS » et niveau « LIS ».
•
États de service des pompes « PU ».
–
États de service du robinet à boisseau sphérique motorisé / de
l'électrovanne.
–
Valeurs du compteur d'eau à impulsions « FQIRA+ ».
–
Tous les messages.
–
Toutes les entrées de la mémoire des erreurs.
Pour la communication entre les interfaces, des modules de bus sont disponibles
comme accessoires en option.
Remarque !
Si nécessaire, demandez le protocole de l'interface RS-485, les détails à
propos des raccords ainsi que des informations à propos des
accessoires disponibles auprès du service après-vente du fabricant
Reflex.

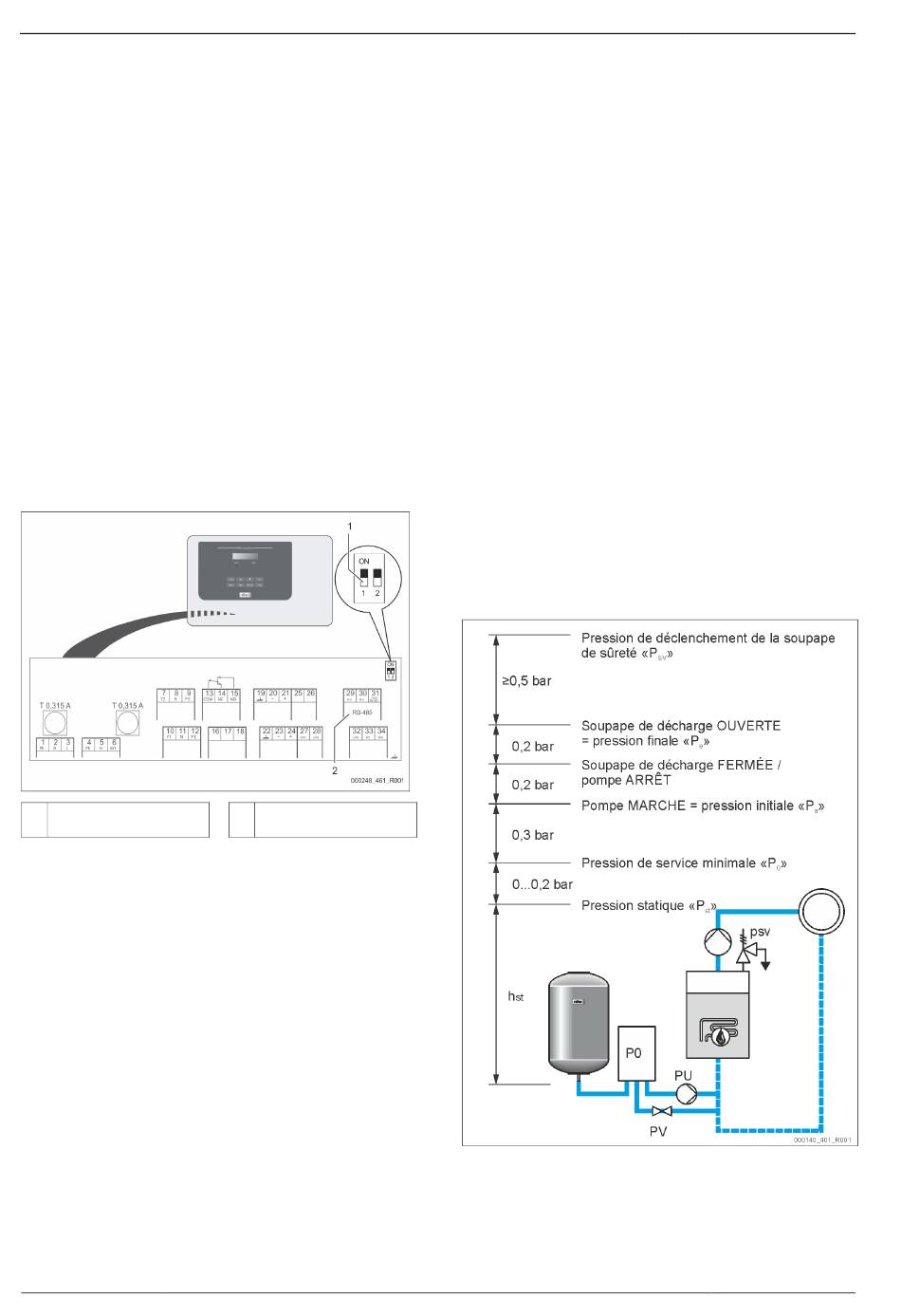

7.5.2.1 Raccordement de l'interface RS-485
Carte mère de la commande Control Basic.
1
Commutateur DIP 1
Procédez comme suit :
1.
Ouvrir le couvercle du boîtier de la commande Control Basic.
2.
Branchez le raccordement RS-485 sur la carte mère avec le câble blindé.
•
Borne 29 (A+)
•
Borne 30 (B-)
•
Borne 31 (GND)
3.
Raccordez le blindage de câble d'un seul côté.
•
Borne 22
4.
Activez les impédances de terminaison sur la carte mère.
•
Commutateur DIP 1
Remarque !
Activez l'impédance de terminaison lorsque l'appareil se trouve à une
extrémité du réseau RS-485.
7.6
Certificat de montage et de mise en service
Remarque !
Le certificat de montage et de mise en service se trouve à la fin du
mode d'emploi.
16 — Français
2
Bornes de raccordement pour
la connexion RS-485
Variomat Basic — 22.07.2020 - Rev.A
8
Première mise en service
Remarque !
Confirmez le montage et la mise en service dans les règles de l'art sur
le certificat de montage et de mise en service. Cette condition doit être
remplie afin de pouvoir recourir à la garantie.
–
Confiez la première mise en service ainsi que la maintenance
annuelle au service après-vente du fabricant Reflex.
8.1
Contrôle des conditions préalables pour la mise en service
Après avoir réalisé les travaux décrits dans le chapitre Montage, l'appareil est
prêt pour la première mise en service. La mise en service peut être effectuée par
le fabricant de l'installation ou un expert mandaté. Le réservoir doit être mis en
service selon les instructions d'installation correspondantes. Observez les
remarques suivantes pour la première mise en service :
•
Le montage de l'unité de commande avec la cuve de base et, le cas
échéant, les cuves en amont a été effectué.
•
Les raccordements côté eau des cuves sont établis sur le système de
l'installation.
•
Les cuves ne sont pas remplies d'eau.
•
Les soupapes de vidange des cuves sont ouvertes.
•
Le système de l'installation est rempli d'eau et dégazé.
•
Le raccordement électrique est réalisé conformément aux consignes
nationales et locales en vigueur.
8.2
Points de commutation Variomat
La pression de service minimale « P
l'emplacement du maintien de pression. Sur l'unité de commande, les points de
commutation pour l'électrovanne « PV » et la pompe « PU » sont calculés en se
basant sur la pression de service minimale « P
» est déterminée par le biais de
0
».
0
