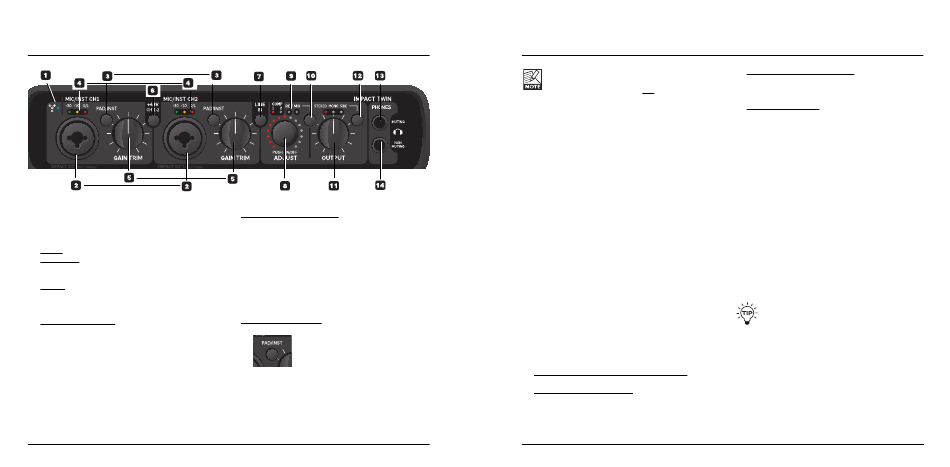

DESCRIPTION DE LA FACE AVANT
1 Témoin LED de connection Firewire/Alimentation
Quand Impact Twin est relié via le Firewire, la LED
bleue peut indiquer plusieurs états:
Stable:
Alimentation suffisante.
Clignotante:
Erreur hardware ou erreur de
communication Firewire. Chargement
de logiciel en cours.
Eteinte:
Impact Twin n'a pas de connection au
driver, peut être parce qu'il n'est pas
installé.
Identification de l'unité:
La LED bleue clignotera quelque fois
lorsque l'onglet "Impact Twin" du
panneau de contrôle est sélectionné.
c'est pratique si plusieurs interfaces
audios TC sont connectées à votre
ordinateur. Dans ce cas, vous pouvez
utiliser l'onglet pour les identifier.
2 Mic/Inst ch1/ch2 sur Combo XLR/Jack
Entrées combo XLR/Jack. Les deux types de
connecteurs Jacks et XLR peuvent être utilisés sur
ces entrées.
8
Connection XLR (Symétrique)
Branchez un microphone et votre signal est traité par les
préamplis micros IMPACT™.
– Pour les microphones à condensateurs, activez
l'alimentation fantôme. voir aussi la section (6) dans
les pages suivantes.
– Les LEDs d'entrée (4) indiquent le niveau d'entrée du
signal. Si la LED rouge O/L s'allume, votre signal est
trop fort et vous devez presser le bouton "PAD/INST"
pour l'atténuer de 20 dB.
LA connection Jack 1/4"
-
Pressez PAD/INST pour activer ce circuit.
La partie Jack 1/4" est un circuit Hi-Z de grande qualité
qui est spécialement conçu pour la connection directe
d'un micro de guitare passif. (de type Strat par ex.)
Les entrées jacks de la face avant sont asymétriques. Si
vous voulez connecter des équipements symétrisés sur
jacks TRS vous devez les connecter sur les entrées
lignes de la face arrière.
Important!
Si vous branchez un jack sur la connection
combo XLR/Jack, PAD/INST doit être enclenché.
3 Sélecteurs Pad/Inst
Le sélecteur PAD/INST peut atténuer la sensibilité de
l'entrée de 20 dB. Si vous n'arrivez pas à atténuer le
signal avec le réglage GAIN/TRIM, vous devez
utiliser la position -20dB. Ceci est courant lorsqu'on
connecte des signaux au niveau ligne.
4 LEDs d'entrée
Trois indicateurs de niveau d'entrée. -30dB, -10dB et
"O/L". Elles indiquent le niveau d'entrée du signal.
Si O/L (Overload) est allumé, c'est que le signal est
trop fort et vous devez le diminuer avec le bouton
GAIN/TRIM ou en activant le PAD 20dB. L'indication
O/L doit servir de guide uniquement., Pour avoir une
indication plus précise du niveau, utilisez les bar-
graphes du panneau de contrôle.
5 Gain/Trim
Utilisez ce contrôle pour régler le niveau d'entrée
approprié. (voir paragraphe précédent)
6 Phantom Power +48v
Sur la partie XLR des connections combos
XLR/Jacks il est possible d'activer l'alimentation
Fantôme +48V lorsque cet interrupteur est enfoncé.
L'alimentation fantôme est utilisée pour alimenter les
boitiers de direct actifs ou les micros à conden-
sateurs.
Il existe trois principaux types de microphones.
Microphones à condensateurs - L'alimentation
fantôme est nécéssaire sauf pour certains modèles
qui utilisent leurs propres alimentation ou batteries
intégrées. Veuillez vérifier les spécifications du
constructeur du microphone.
DECRIPTION DE LA FACE AVANT
Microphones électrodynamiques - L'alimentation
fantôme n'est pas nécéssaire mais ne risque pas
d'endommager le microphone.
Microphones à rubans - L'alimentation fantôme
pourrait endommager le microphone. Veuillez
demander conseil au fabricant du microphone.
Seul le type à condensateur nécéssite l'alimentation
fantôme. Cependant, cela ne pose pas de problème
de combiner un microphone à condensateur en
entrée 1 avec un microphone électrodynamique
standard (tel qu'un Shure SM57)en entrée 2.
De même, il est possible d'activer l'alimentation
fantôme lorsqu'un micro à condensateur est branché
sur l'une des entrées et une guitare est branchée sur
la partie jack de l'autre entrée, car seule la partie
XLR est concernée par l'alimentation fantôme.
7 Line In - Sélecteur d'entrée ch 1/2
Cet interrupteur bascule entre les entrées frontales et
les entrées 1/2 de la face arrière. Les entrées arriè-
res sont des entrées lignes symétriques. Si vous
sélectionnez Line In 1+2, la page mixer de TC Near
séparera la section des canaux 1 et 2
Connectez une unité secondaire que vous
n'utilisez pas pour votre production musicale sur
les entrées lignes arrières 1/2. Vous pourrez
alterner entre les entrées frontales et celles-ci.
8/9/10 Encodeur ADJUST
L'encodeur peut être utilisé pour ajuster la fonction
choisie avec le sélecteur FUNCTION (10):
– Quantité de Compression sur canal 1
– Quantité de Compression sur canal 2
– Quantité de Reverb / Decay time
– Mix entrée DAW / 100 % DAW
