SYSTEM SETTINGS
Conclusion:
Grand buffer : stabilité et latence accrues.
Petit buffer: stabilité et latence réduites.
B: Coupures dues à des pics DPC
Si vous augmentez vos buffers mais obtenez toujours
des coupures de l'audio, vous experimentez probable-
ment des pics DPC. Les pics DPC surviennent en géné-
ral si l'un des composants hardware de votre système
(par ex. carte réseau, réseau sans fil, disques optiques)
ont des pilotes médiocres.

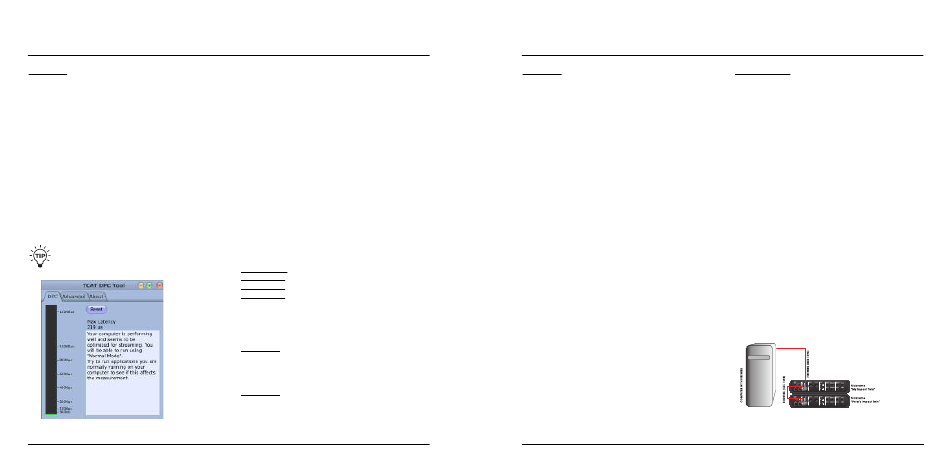

Vous devez d'abord contrôler votre système à l'aide du
programme DPC SPIKE CHECKER TOOL qui est ins-
tallé dans le même dossier que le TC Near Control
Panel. Les pics seront indiqués dans le bargraphe, et-
basé sur une analyse pendant une période - le
programme suggèrera un mode d'opération (Safe mode
1,2,3). sélectionnez le mode d'opération suggéré dans le
panneau de contrôle et vous devriez être prêt.
Lorsque vous aurez localisé les problèmes
résultant des pics DPC, vous pouvez essayer de
rabaisser la taille de vos buffers pour une
latence moindre.
32
Onglet Advanced (pour test de système)
Sur l'onglet "Advanced" vous pouvez générer des pics.
Activez un inducteur de pics et réglez la fréquence de
ces pics.
Operation Modes( Modes d'opération)
Vous pouvez sélectionner entre quatre modes d'opé-
ration: "Normal" et Safe Mode 1, 2 et 3. "Normal" est le
mode par défaut. Les différent modes ne doivent être
sélectionnés que si vous obtenez des clics et pops oc-
casionnés par des pics DPC. Utilisez le programme DPC
Spike Checker Tool comme décris pour isoler les
problèmes.
ASIO Buffer Size* (Taille de Buffer ASIO)
La taille de buffer peut être réglée de 64 à 8192
échantillons. Vous ne devez augmenter la taille des
buffers que si vous avez des problèmes tels que clics et
pops dans l'audio, non causés par des pics DPC.
La taille des buffer dépend du mode d'opération
sélectionné.
Normal Mode:
64 – 8192
Safe Mode 1:
224 – 8192
Safe Mode 2:
224 – 8192
Safe Mode 3:
224 – 8192
La valeur minimum de buffer dans la plage sera
automatiquement appliquée lorsque vous changez de
mode, sauf si elle est déjà supérieure au minimum.
Exemple #1
Lorsque vous passez du mode "Normal" avec buffer size
réglé sur 64 à "Safe Mode 2", le buffer change
automatiquement à 224.
Exemple #2
Lorsque vous passez du mode "Normal" avec taille de
buffer à 256 vers "Safe Mode 2", le buffer ne changera
pas- 256 étant au dessus de la valeur minimum (224)
pour cette plage.
Exemple #3
Lorsque vous passez du "Safe Mode 2" avec taille de buffer
réglée à 224 vers le mode "Normal", la buffer restera inchangé
car le réglage minimum est de 64 pour le mode "Normal". Vous
pouvez cependant entrer une autre valeur manuellement..
*
La taille de buffer ASIO ne concerne que les PC avec
système opératif Windows. Sur les Macs, la taille de buffer
se règle dans l'application audio. Par exemple, pour Ableton
Live, allez sur "Preferences"/ Audio Drivers" pour régler la
taille des buffers.
Notez que des clics et pops peuvent aussi résulter de
problèmes d'horloge. Ceux ci doivent être résolus au
préalable.
System Clock
Dans un studio où plusieurs unités numériques sont
connectées entre elles, il est important que toutes ces
unités fonctionnent au même taux d'échantillon -
autrement dit elles doivent toutes se référer à la même
horloge système. Une seule unité peut fournir l'horloge
système, et grâce aux paramètres de la section "System
Clock" vous pouvez spécifier laquelle de ces unités
fournira l'horloge système.
Clock Master (horloge maître)
L'interface audio qui fournit l'horloge système est
appellée Clock Master (horloge maître). Avec le
paramètre Clock master, vous sélectionnez l'interface
audio qui sera clock master. Bien sûr ceci n'est valide
que si vous disposez de plusieurs interfaces dans votre
configuration. Lorsque connectée à un ordinateur, c'est
toujours l'interface audio qui est horloge maître -
L'ordinateur lui même ne peut être clock master.
Sync Source (Source de synchro)
Dans le paramètre Sync Source, vous spécifiez quelle
partie du clock master fournit l'horloge système. les
options sont soit de choisir l'unité elle même
(INTERNAL) ou de choisir l'une des entrées numériques
de l'unité.
SYSTEM SETTINGS
Les Options sont:
TOS
S/PDIF
ADAT
INTERNAL
Le réglage le plus utilisé est INTERNAL. Si vous utilisez
ce réglage, l'horloge interne du DICE II fournit l'horloge
système aux autre unités de la configuration. Dans la
plupart des cas c'est la meilleure option.
Les autres options ne sont valides que si des unités
numériques externes sont branchées à l'interface sur les
entrées S/PDIF ou ADAT/TOS.
Si vous avez connecté une unité audio externe à l'une
des entrées numériques, considérez si cette unité doit
fournir l'horloge système. Si oui, sélectionnez l'entrée
numérique que vous utilisez pour cette unité.
Notez que grâce à la réduction de Jitter JetPLL, Impact
Twin est capable de rejeter tout jitter venant d'unités
numériques externes.
Exemple 1 – Impact Twin comme Clock Master:
réglage de Clock Master et Sync Source
La configuration consiste en deux Impact Twins
connectées via Firewire, un ordinateur et une interface
ADAT. Nous avons baptisé les unités "My Impact Twin" et
"Peter's Impact Twin", noms entrés sur la page About. Le
but est de synchroniser la configuration à l'interface
ADAT.
