Installation instructions
Instructions d'installatiion
Kit contents
A

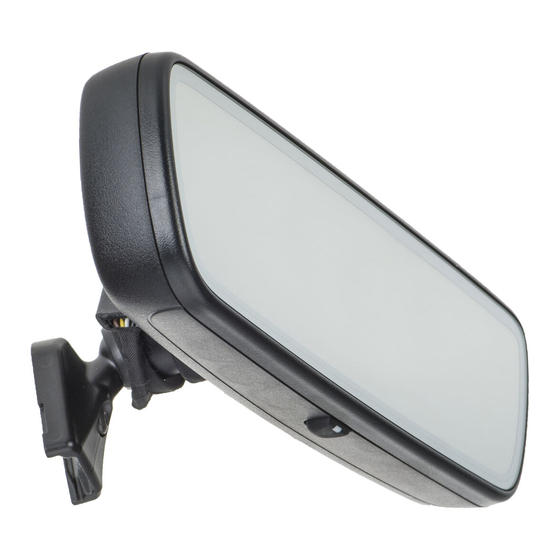

Auto dimming mirror
Tetroviseur antieblouissement
B
X3
Wire harness cover (Various
sizes)
Couvre-faisceau de câblage
(plusieurs tailles)
Tools required
Outils requis
Panel removal tool
Outil de dépose du panneau
PART NUMBER
H501SSG203 / H501SSG304
Part number:
Numéro de piéce:
Vehicle:
Véhicule:
Description: Auto dimming mirror
Description: Tetroviseur antieblouissement
Contenu de la trousse
C
Wire harness
Faisceau de câblage
8 mm
T-20
10 mm
12 mm
ISSUE
DATE
A
4/26/18
H501SSG203 / H501SSG304
2019- Forester
D
E
Wire Tie
Foam Tape
Attache autoblo-
Ruban mousse
quante
SUBARU OF AMERICA
F
DRIVE CARD
Mirror User Guide
Manuel d'utilisation
du rétroviseur
Wire Snips
PAGE
1/6
