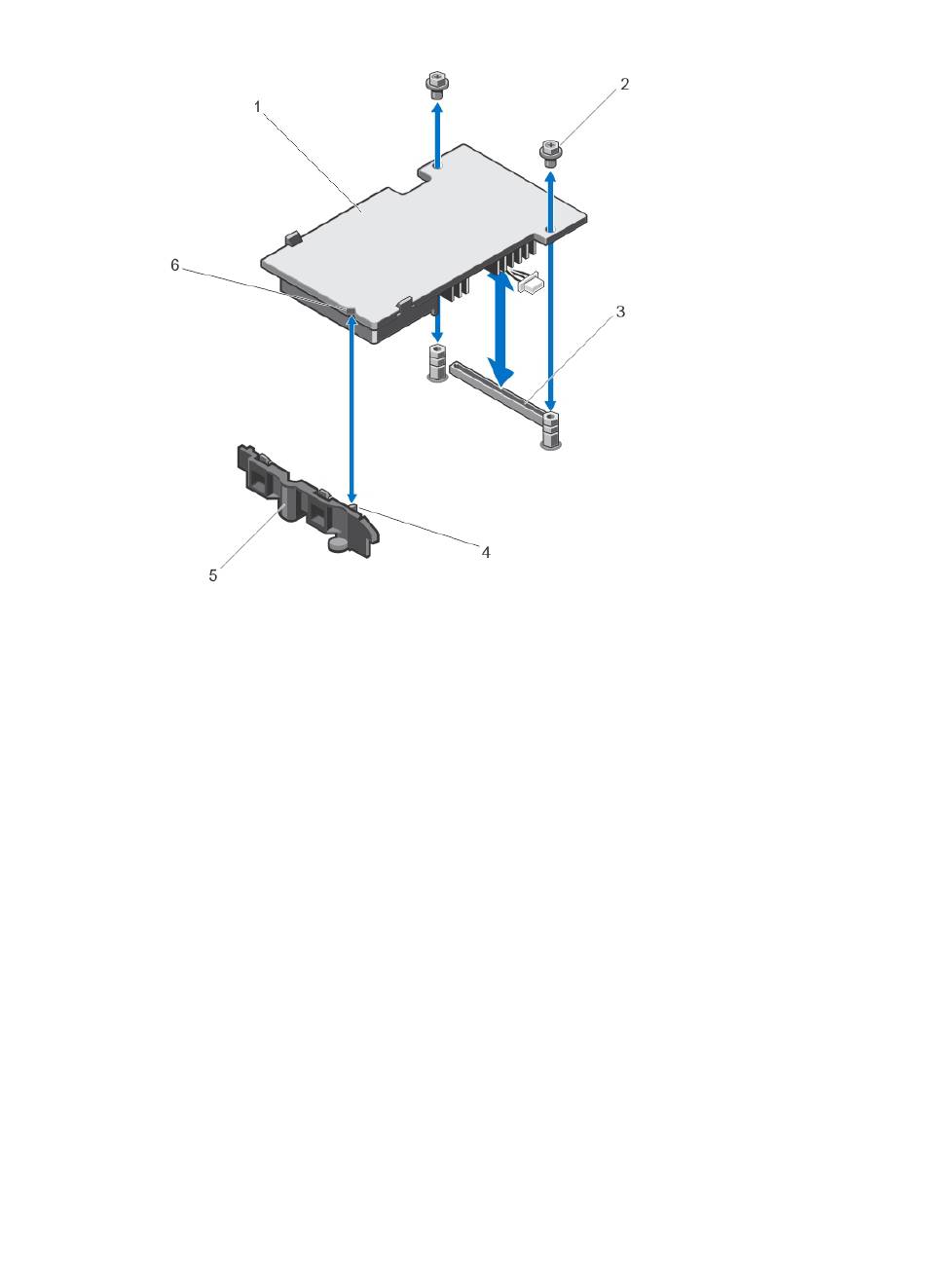

Figure 25. Retrait et installation d'une PCIe extender
1.
Carte PCIe Extender
3.
Connecteur
5.
Support
Installation de la carte PCIe Extender/carte contrôleur de stockage
1.
Maintenez la carte contrôleur de stockage/carte PCIe extender par ses bords et placez-la de manière
à ce que le connecteur de carte soit aligné avec le connecteur de la carte système.
2.
Ajustez l'autre extrémité de la carte afin que le bord s'enclenche dans le support.
Lorsqu'elle est correctement installée :
•
la carte contrôleur de stockage est fixée sous les languettes du support.
•
l'encoche sur la carte PCIe extender est alignée avec la languette correspondante sur le support.
3.
Insérez fermement le connecteur de carte dans le connecteur de carte système jusqu'à ce que la
carte soit en place.
4.
Replacez les deux vis permettant de fixer la carte contrôleur de stockage/carte PCIe extender à la
carte système du serveur lame.
5.
Réinstallez la carte système.
6.
Installez le serveur lame dans le châssis.
2.
Vis (2)
4.
Patte
6.
Encoche
