5.4 Contact de signalisation

5.4 Contact de signalisation
Informations sur le contact de signalisation
● Le contact de signalisation est un contact flottant qui permet de signaler le mode de
fonctionnement.
Le contact de signalisation doit être utilisé dans la plage de la tension de service.
Le contact de signalisation se ferme lorsque le relais de by-pass est en mode by-pass. Le
contact reste ouvert tant que le relais de by-pass est en mode normal.
● Le contact de signalisation est connecté via un bornier embrochable à 2 bornes (à
ressort). Le bornier fait partie de la fourniture de l'appareil.
● Utilisez pour la connexion du contact de signalisation du câble de cuivre de catégorie
AWG18-12 ou du câble de section 0,75 à 2,5 mm
IMPORTANT
Dommage matériel dû à une tension excessive
Le contact de signalisation est conçu pour une charge maximale de 100 mA (très basse
tension de sécurité TBTS DC 12 V / DC 24 V / DC 48 V).

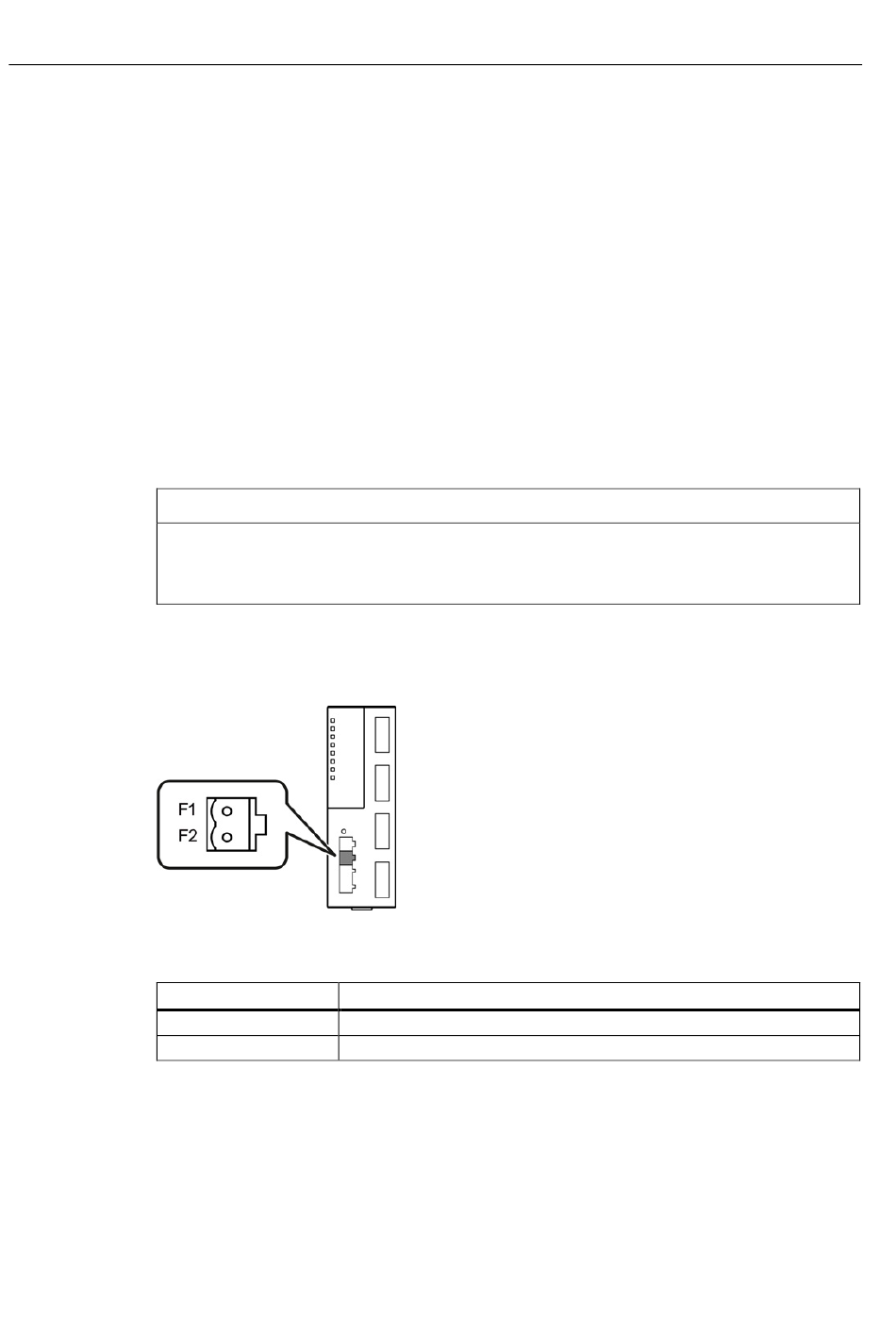

Disposition et brochage
Figure 5-2
Numéro de broche
Broche 1
Broche 2
40
Disposition du contact de signalisation sur le SCALANCE XC100-4OBR et brochage du
bornier
Affectation
F1
F2
.
2
