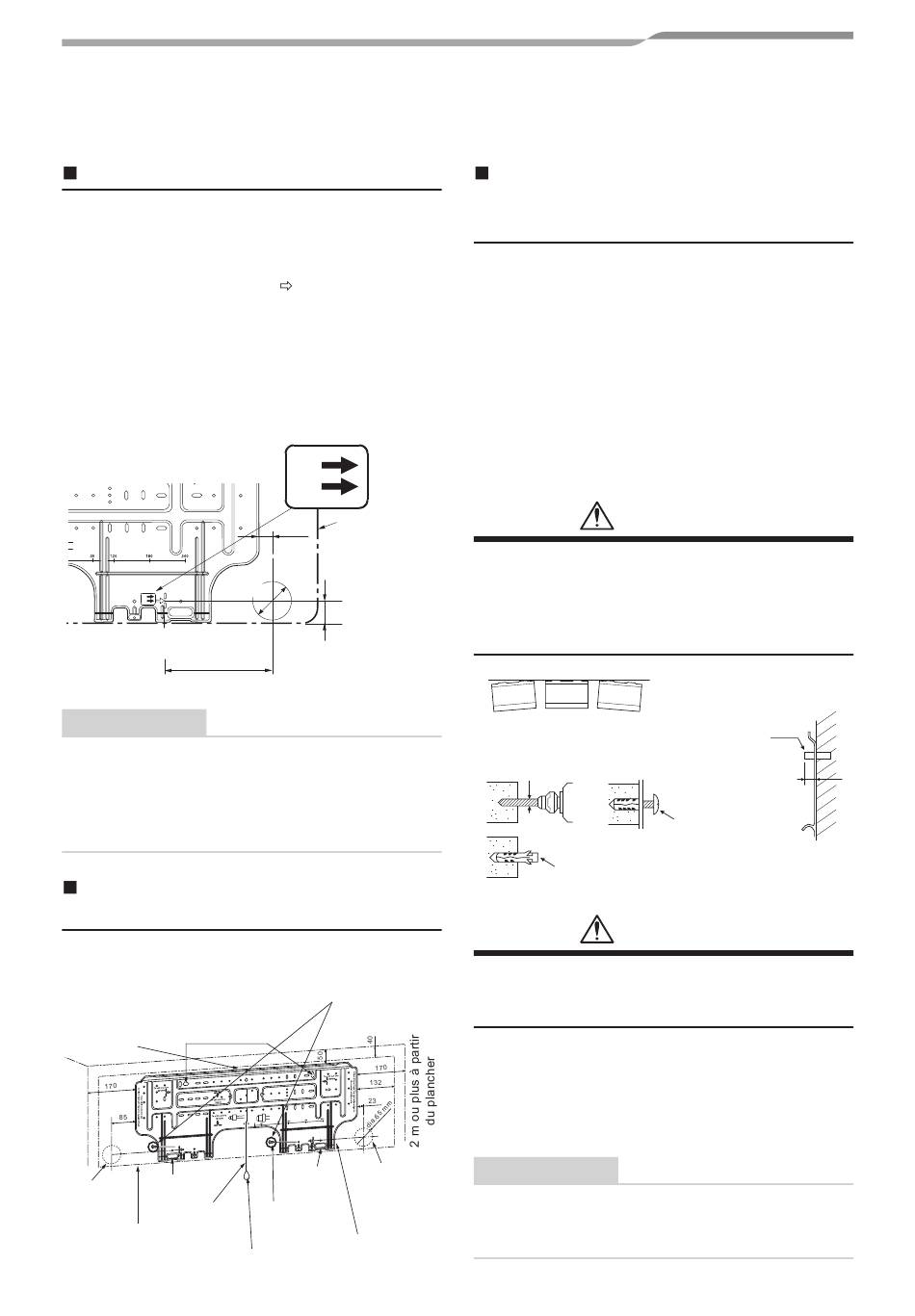

DECOUPE D'UN TROU ET MONTAGE DE LA PLAQUE
D'INSTALLATION
Découpe d'un trou
En cas d'installation des tuyaux de réfrigérant par
l'arrière :
1
Choisissez la position du trou des tuyaux
à 180 mm de la flèche ( ) sur la plaque
d'installation et percez un trou légèrement
incliné vers le bas, vers le côté extérieur.
Perçage pour conduite; dia. 65 mm:
Types RM56
Perçage pour conduite; dia. 80 mm:
Types RM80
80
65
1111012101
Le centre du trou du tuyau se
situe au dessus de la flèche
REMARQUE
• Lorsque vous percez un mur muni d'un
support métallique d'enduit, d'une latte en
fil de fer ou d'une plaque métallique, veillez
à utiliser un anneau de perçage vendu
séparément.
Montage de la plaque
d'installation
Fixez soigneusement la platine d'installation
au mur à l'aide de vis pour que l'unité
intérieure puisse être solidement tenue.
Trous pour les
boulons d'ancrage
Crochet
Crochet
Trou du
tuyau
Unité intérieure
15-FR
80
65
1111012101
Présentation
23 mm
de l'appareil
Trou
du tuyau
RM56: 40 mm
RM80: 47,5 mm
180 mm
Trou du tuyau
Crochet
(dia. 65 mm
dia. 80 mm)
Vis de
Fil
montage
Plaque d'installation
Poids
Lorsque la plaque d'installation
est montée directement sur le
mur
1. Installez la plaque d'installation au mur en
vissant les parties supérieure et inférieure
de façon à ce qu'elles soient accrochées à
l'unité intérieure.
2. Pour monter la plaque d'installation sur un
mur en béton avec des boulons d'ancrage,
utilisez les boulons d'ancrage tel que cela
est indiqué dans l'illustration ci-dessus.
3. Installez la plaque d'installation de manière
à ce qu'elle soit horizontale dans le mur.
En cas d'installation de la plaque d'installation
avec une vis de montage, ne touchez pas le
trou du boulon d'ancrage au risque de faire
tomber l'unité et entraîner des blessures ou
des dégâts.
OK
NON NON
5 mm dia. trou
Fixation à clip
(pièces locales)
Tout manquement à bien installer l'unité peut
occasionner des blessures ou des dégâts en
cas de chute de l'unité.
• En cas de mur en plâtre, en brique, en ciment
ou autre, faites des trous de 5 mm de diamètre
dans le mur.
• Insérez les fixations à clip destinées aux vis de
montage appropriées.
REMARQUE
• Fixez les quatre coins et les parties
inférieures de la plaque d'installation avec
6 vis de montage.
‒ 15 ‒
Manuel d'installation
ATTENTION
Boulon d'ancrage
Projection
15 mm ou moins
Vis de montage
4 × 25R
ATTENTION
