4 Raccordement hydraulique

Généralités
L'installation des tuyaux doit être effectuée conformément
aux normes et directives en vigueur.
F2300 ne peut fonctionner que jusqu'à une température de
retour d'environ 55 °C, et une température de sortie d'envi-
ron 65 °C.
F2300 n'est pas équipée de vannes d'arrêt externes ; elles
doivent être installées pour faciliter tout entretien ultérieur.
La température de retour est limitée par le capteur de la ca-
nalisation de retour.
Volumes d'eau
Lors du raccordement avec F2300, un volume de système
disponible minimum d'au moins 20 litres par kW de puissa-
nce calorifique est recommandé.
REMARQUE!
La tuyauterie doit être rincée avant que la pompe
à chaleur ne soit branchée, pour éviter que d'éven-
tuels contaminants n'endommagent les différents
composants.
Flexibles du circuit à fluide ca-
loporteur
F2300 peut être branché au système de chauffage selon
l'une des solutions qui peuvent être téléchargées sur le
site www.nibe.fr.
La pompe à chaleur doit être purgée en partie haute rac-
cord (XL1), via le purgeur placé sur le tuyau flexible joint.
Le filtre à particules fourni doit être installé avant l'entrée,
(à savoir sur la connexion inférieure XL2) sur F2300.
Tous les tuyaux extérieurs doivent être calorifugés avec au
moins 19 mm d'épaisseur d'isolation de tuyau.
Les vannes d'arrêt et les robinets de vidange sont conçus
pour que F2300 puisse être vidangée en cas de panne
d'alimentation prolongée.
Les tuyaux flexibles fournis agissent comme des amortis-
seurs de vibration. Les tuyaux flexibles sont fixés de ma-
nière à ce qu'ils forment un coude, amortissant ainsi les
vibrations.
Pompe de charge
REMARQUE!
La pompe de charge doit être opérationnelle, même
si le F2300 ne fonctionne pas, pour empêcher tout
dommage dû au gel.
La pompe de charge peut également être directement com-
mandée à partir du F2300, au niveau du bornier (X3), qui
prend en compte la température ambiante. La pompe à
chaleur peut aussi être raccordée à un circuit intermédiaire
avec un échangeur thermique, une pompe et de l'eau avec
antigel.
16 Chapitre 4 | Raccordement hydraulique

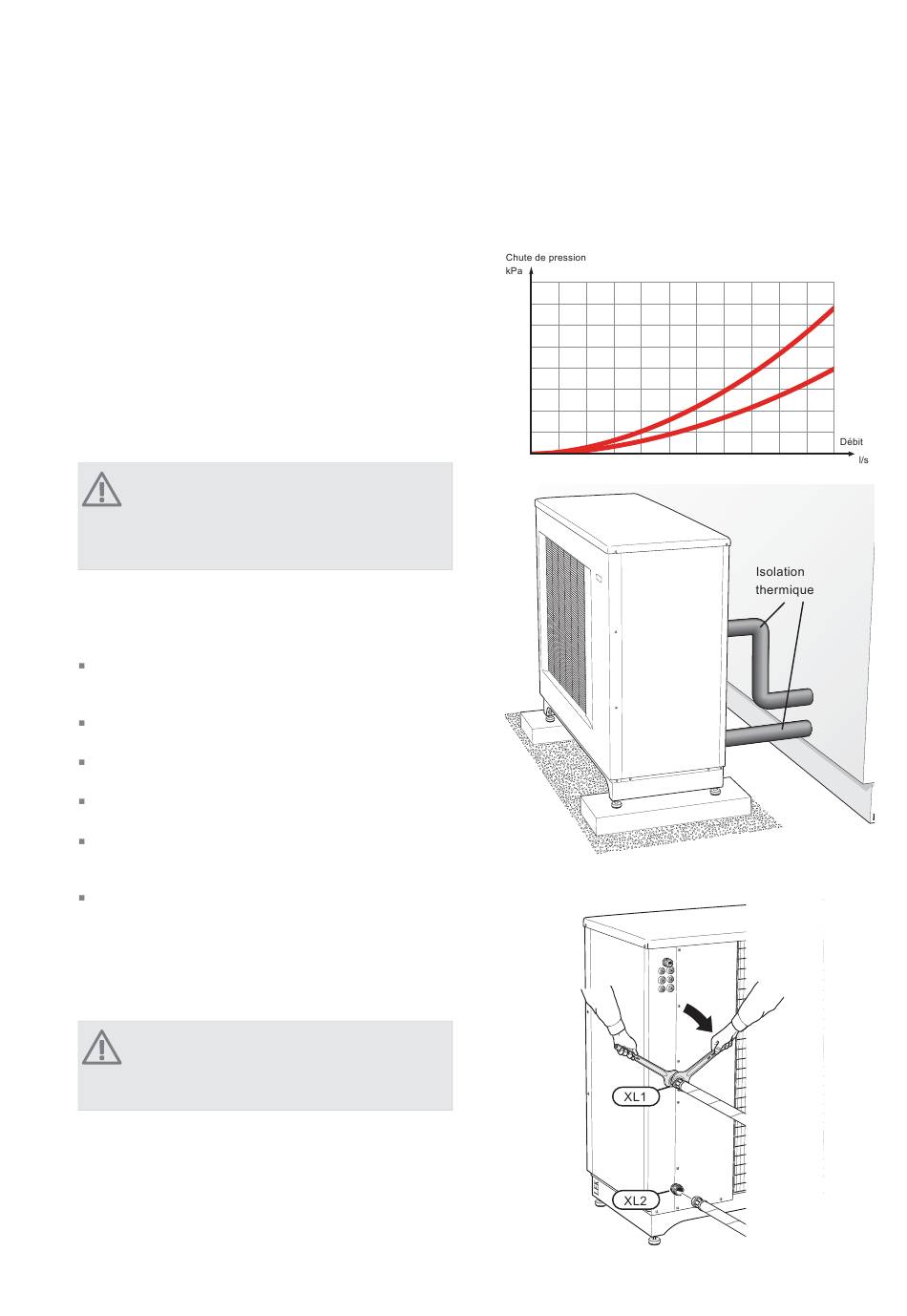

Chute de pression, côté fluide
caloporteur
F2300 -14, 20
y
kPa
40
35
30
25
20
15
10
5
0
0 0,1 0,2 0,3 0,4 0,5
14 kW
20 kW
F
0,6 0,7 0,8 0,9 1,0 1,1
NIBE™ F2300
