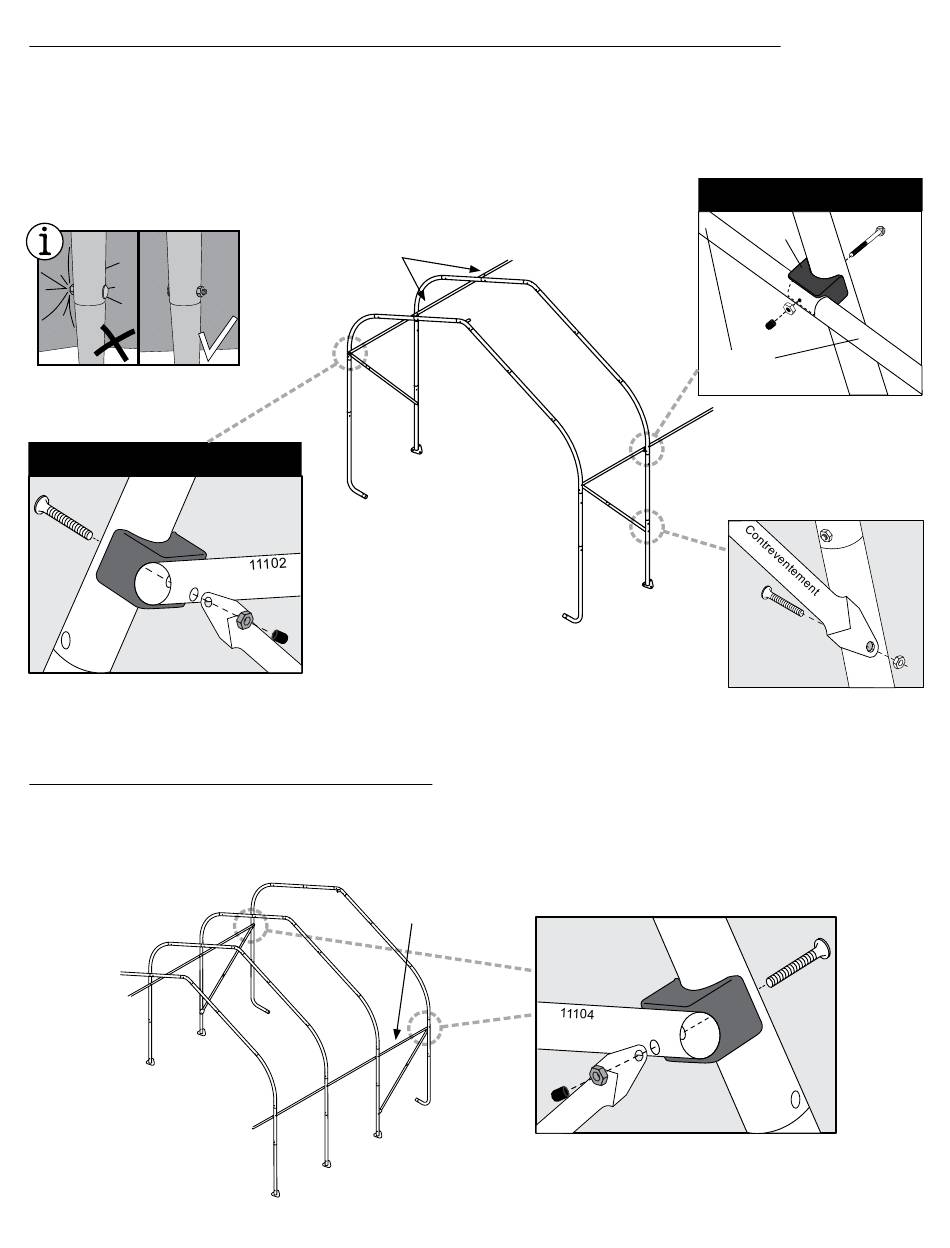

5. FIXEZ LA NERVURE AVANT AUX NERVURES CENTRALES

A. Avec l'aide d'une autre personne, placez la nervure avant à l'emplacement piqueté.
B. Placez la pièce ShelterLock (800372) sur le montant comme le montre la Fig. 5.
C. À partir de l'extérieur de la nervure, insérez le boulon dans le montant, puis dans la pièce ShelterLock
D. Alignez l'extrémité standard d'une traverse (11102) avec le boulon et logez-la dans la pièce ShelterLock
Répétez ces étapes pour chacune des nervures centrales.
E. Placez le contreventement sur la traverse. Serrez l'écrou sur le boulon.
Assemblage de la nervure d'extrémité et de la
pièce Shelterlock
11134
800372
Contreventement
6. FIXEZ LA NERVURE ARRIÈRE
Les traverses de la dernière nervure comportent deux extrémités standard (11104).
Fixez le contreventement entre la nervure d'extrémité et la dernière nervure centrale comme le montre la Fig. 6.
Fig. 6
11102
®
00690
11150
11104
Fig.5
00690
11150
Page 14
Assemblage de la nervure centrale et
de la pièce Shelterlock
800372
00690
11150
11102
11131
Nervure
Arrière 11134
800372
Contreventement
.
®
.
®
®
800454
00690
