Montage Der Motoreinheit - Franke FDW 908 IB XS Mode D'emploi Et Installation

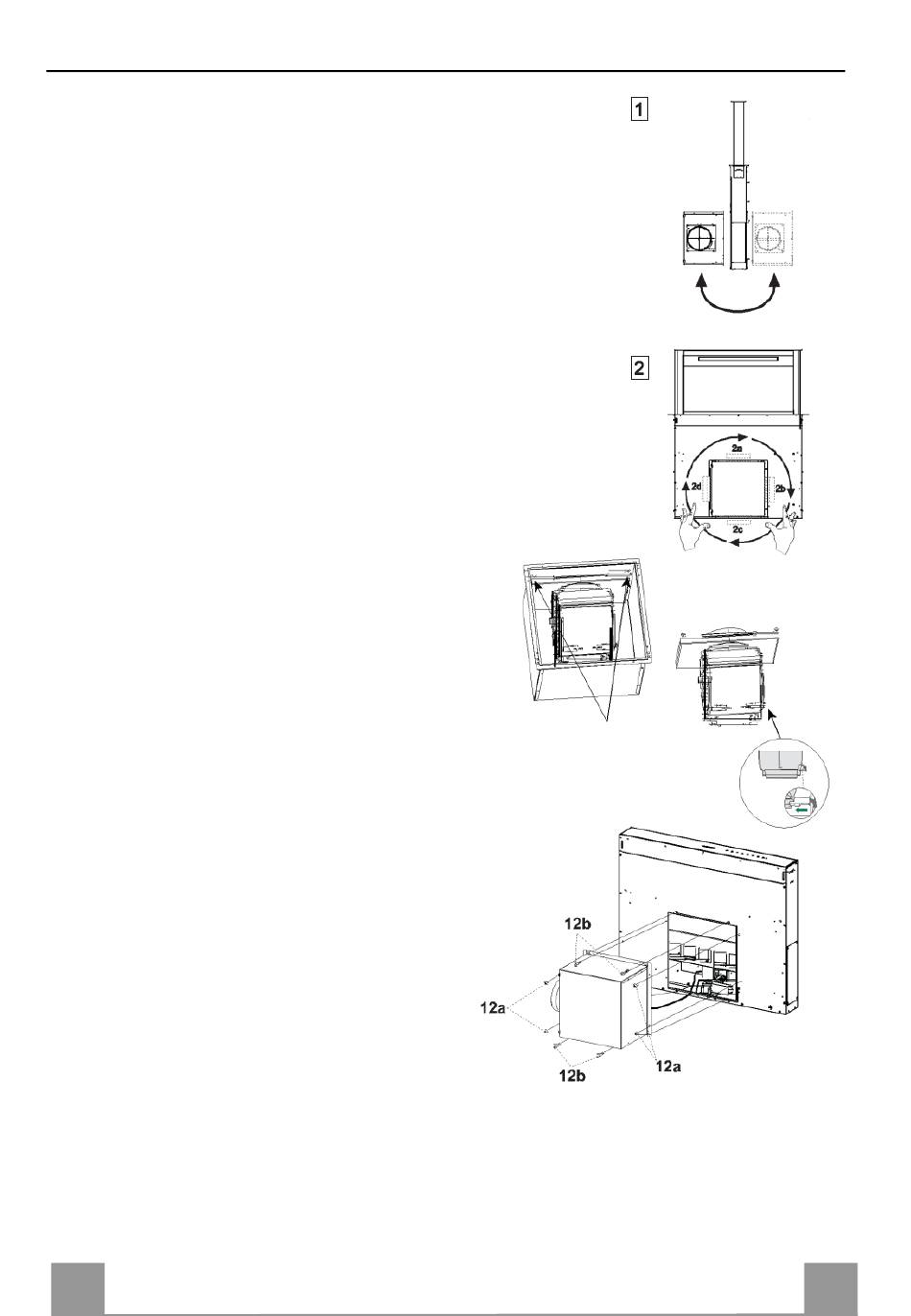

• Je nach Vorbereitung des Küchenmöbels kann die
Motoreinheit (1) an der Front- oder der Rückseite montiert
werden, wobei die korrekte Position des Deckels zu
kontrollieren ist.
• Danach kann die Motoreinheit entsprechend der Position
der Ab- luftöffnung am Möbel um jeweils 90° gedreht
werden, so dass der Luftauslass an allen 4 Seiten auf Höhe
der Öffnung am Möbel (2) ermöglicht wird.
• Die Motoreinheit durch Ausschrauben der
bei- den Schrauben (A) von der Halterung
lösen.
• Den aus dem Haubenkörper austretenden Verbinder mit
dem Anschluss der Motoreinheit verbinden.
• Die Motoreinheit durch Einschrauben der beiden zuvor
ausgebau- ten Schrauben wieder an der Halterung
befestigen.
• Danach die Motoreinheit mit den
mitge- lieferten Schrauben 12a und
12b wie ab-
Haubenkörper anschrauben.
