Retrait du dissipateur thermique
1
Suivez les procédures décrites dans la section
2
Retirez :
a
Micro SD
b
Plateau de carte SIM
REMARQUE :
c
Cache de fond
d
Batterie
3

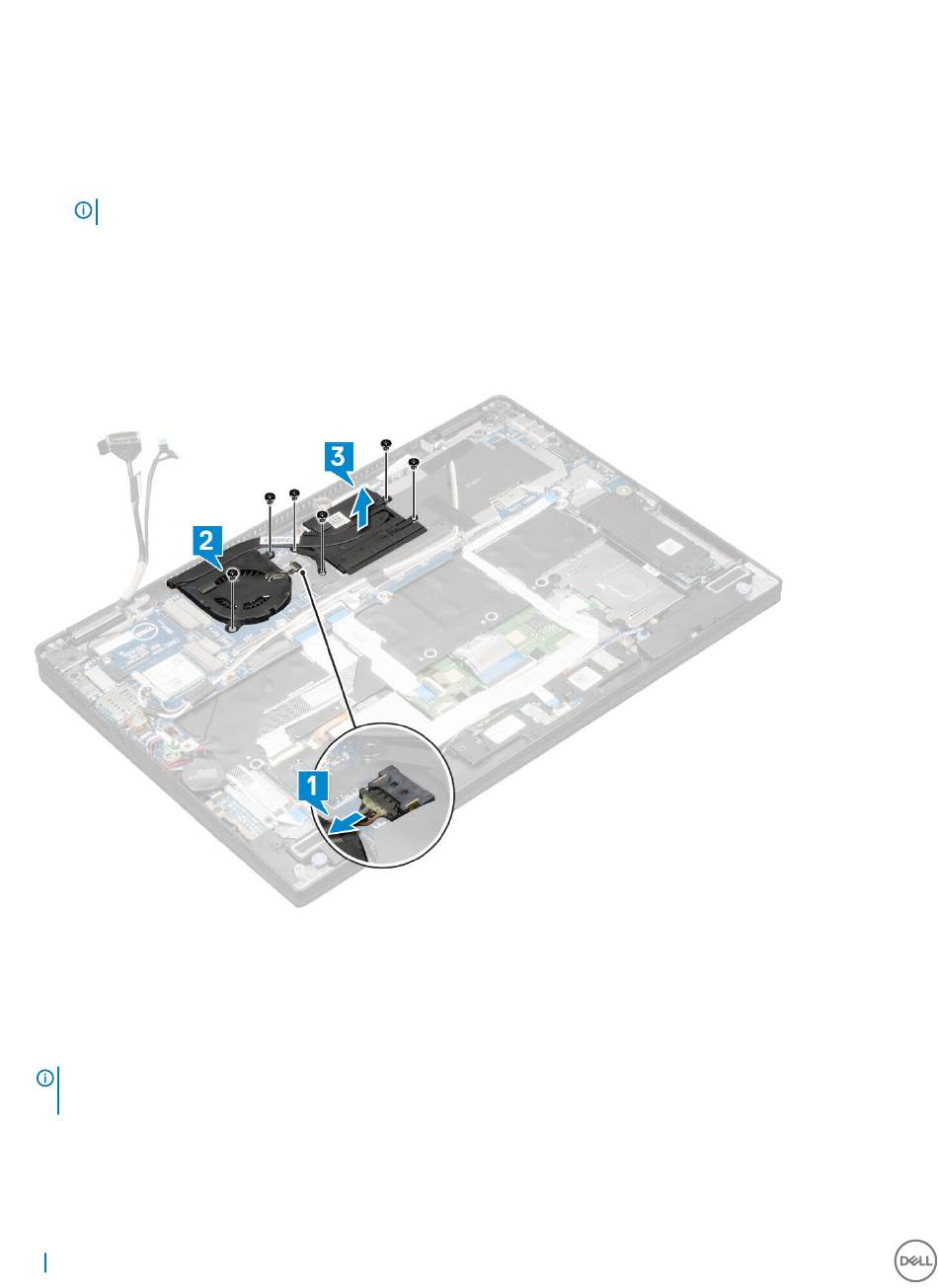

Pour retirer l'assemblage du dissipateur de chaleur :
a
Déconnectez de la carte système le câble du ventilateur [1].
b Retirez les 2 vis (M2,0x3,0) qui fixent le ventilateur à la carte système [2].
c
Desserrez les 4 vis (M2,0x3,0) qui fixent le dissipateur de chaleur à la carte système [3].
d Soulevez l'assemblage du dissipateur de chaleur pour le dégager de la carte système.
Installation de l'assemblage du dissipateur de chaleur
1
Alignez l'assemblage du dissipateur de chaleur avec les trous de vis sur la carte système.
2
Replacez les 4 vis (M2,0x3,0) qui fixent le dissipateur de chaleur à la carte système.
REMARQUE :
Serrez les vis situées sur la carte système dans l'ordre présenté sur le schéma [1, 2, 3, 4], tel qu'indiqué sur le
dissipateur de chaleur.
3
Remettez en place les 2 vis (M2,0x3,0) qui fixent le ventilateur à la carte système.
4
Connectez le câble du ventilateur au connecteur de la carte système.
5
Installez les éléments suivants :
a
Batterie
