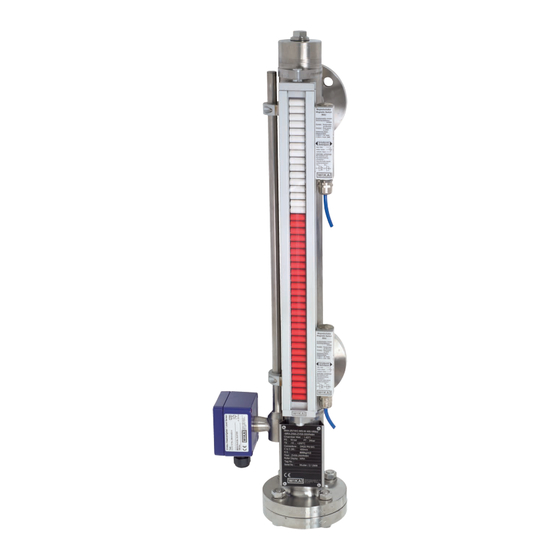

- Page 1 Mode d'emploi Indicateur de niveau magnétique, type BNA Indicateur de niveau magnétique, type BNA avec option capteur de niveau et contact magnétique...
- Page 2 Mode d'emploi type BNA Page 3 - 18 © 04/2015 WIKA Alexander Wiegand SE & Co. KG Tous droits réservés. WIKA et KSR sont des marques déposées dans de nombreux pays. ® ® Lire le mode d'emploi avant de commencer toute opération ! A conserver pour une utilisation ultérieure !
-
Page 3: Table Des Matières
4. Transport, emballage et stockage 5. Mise en service, utilisation 6. Dysfonctionnements 7. Entretien et nettoyage 8. Démontage, retour et mise au rebut 9. Spécifications Déclarations de conformité disponibles sur www.wika.fr. Mode d'emploi de l'indicateur de niveau magnétique, type BNA... -
Page 4: Généralités
Les conditions générales de vente mentionnées dans les documents ■ de vente s'appliquent. Sous réserve de modifications techniques. ■ Pour obtenir d'autres informations : ■ - Site Internet : www.wika.fr / www.wika.com - Fiche technique correspondante : LM 10.01 Mode d'emploi de l'indicateur de niveau magnétique, type BNA... -
Page 5: Conception Et Fonction
2. Conception et fonction / 3. Sécurité 2. Conception et fonction 2.1 Description Les indicateurs de niveau magnétiques fonctionnent selon le principe des vases communicants. La chambre bypass contient un flotteur équipé d'un aimant permanent intégré. Ainsi, sa position change en fonction du niveau de fluide. -
Page 6: Utilisation Conforme À L'usage Prévu
3. Sécurité Information … met en exergue des conseils et recommandations utiles de même que des informations permettant d'assurer un fonctionnement efficace et normal. 3.2 Utilisation conforme à l'usage prévu L'indicateur de niveau magnétique permet la mesure en continu du niveau de liquides contenus dans des cuves. -
Page 7: Utilisation Inappropriée
3. Sécurité DANGER ! Le travail sur les conteneurs implique un danger d'intoxication et de suffocation. Aucun travail ne peut être effectué, sauf en prenant des mesures de protection personnelle appropriées (par exemple appareil de protection respiratoire, tenue de protection etc.). -
Page 8: Qualification Du Personnel
3. Sécurité Le personnel opérationnel doit avoir lu le mode d'emploi et pris note des ■ instructions de sécurité qu'il contient. L'utilisation prévue de l'application a été respectée. ■ A la suite des essais, une utilisation impropre de l'instrument est exclue. ■... -
Page 9: Etiquetage, Marquages De Sécurité
3. Sécurité 3.7 Etiquetage, marquages de sécurité Plaque signalétique (exemples) Spécification du type Matériau de la chambre bypass PS : pression de service PT : pression de test Plage de température du fluide admissible ... -
Page 10: Transport, Emballage Et Stockage
4. Transport, ... / 5. Mise en service, utilisation 4. Transport, emballage et stockage 4.1 Transport Vérifier la présence de dommages liés au transport sur l'indicateur de niveau magnétique. Communiquer immédiatement les dégâts constatés. 4.2 Emballage et stockage N'enlever l'emballage qu'avant la mise en service. 5. - Page 11 5. Mise en service, utilisation Initialisation de l'affichage magnétique et du contact magnétique Faire monter doucement le flotteur intégré du bas vers le haut sur l'affichage magnétique puis le faire redescendre. Aligner ensuite les contacts magnétiques installés en suivant le même principe. Pour les indicateurs de niveau magnétiques avec isolation et affichages magnétiques à...
- Page 12 5. Mise en service, utilisation En outre, assurez-vous qu'il possède une résistance à la corrosion correspondante. L'indicateur de niveau magnétique est monté en position verticale sur la cuve et fixé au moyen des raccords de process (1) fournis. Des joints (2), vis (3), rondelles (4) et écrous (5) adaptés au raccord de process doivent être utilisés pour le montage.
-
Page 13: Dysfonctionnements
5. M ise en service, utilisation / 6. D ysfonctionnements AVERTISSEMENT ! L'enveloppe chauffante des indicateurs de niveau magnétiques peut uniquement être utilisée conformément aux valeurs maximales indiquées pour la pression et la température. Fixation des accessoires à l'indicateur de niveau magnétique Pour le montage des accessoires (par ex. -
Page 14: Entretien Et Nettoyage
6. Dysfonctionnements / 7. Entretien et nettoyage ATTENTION ! Blessures physiques et dommages aux équipements et à l'environnement Si les défauts ne peuvent pas être éliminés au moyen des mesures listées, l'instrument doit être mis hors service immédiatement. ▶ Assurez-vous qu'il n'y a plus aucune pression présente et empêchez toute remise en marche accidentelle. - Page 15 7. Entretien et nettoyage 7.2 Nettoyage ATTENTION ! Blessures physiques et dommages aux équipements et à l'environnement Un nettoyage inapproprié peut conduire à des blessures physiques et à des dommages aux équipements ou à l'environnement. Les restes de fluides se trouvant dans les instruments démontés peuvent mettre en danger les personnes, l'environnement ainsi que l'installation.
-
Page 16: Démontage, Retour Et Mise Au Rebut
8. Démontage, retour et mise au rebut 8. Démontage, retour et mise au rebut AVERTISSEMENT ! Blessures physiques et dommages aux équipements et à l'environnement liés aux résidus de fluides Les restes de fluides se trouvant dans les instruments démontés peuvent mettre en danger les personnes, l'environnement ainsi que l'installation. ▶ Laver et décontaminer l'instrument démonté afin de protéger les personnes et l'environnement contre le danger lié... -
Page 17: Spécifications
°C Version compacte, Acier inox 1.4571 (316Ti) -196 ... +150 type BNA-C Version standard, Acier inox 1.4571 -196 ... +450 type BNA-S (316Ti), 1.4404 (316L), 1.4401/1.4404 (316/316L) Acier inox 1.4571 (316Ti), -196 ... +450... - Page 18 Mode d'emploi de l'indicateur de niveau magnétique, type BNA...
- Page 19 Mode d'emploi de l'indicateur de niveau magnétique, type BNA...
- Page 20 La liste des filiales KSR Kuebler dans le monde se trouve en ligne sur www.ksr-kuebler.com. La liste des filiales WIKA dans le monde se trouve en ligne sur www.wika.fr. Contact du fabricant : Contact de vente : A division of the WIKA group WIKA Instruments S.A.R.L.
