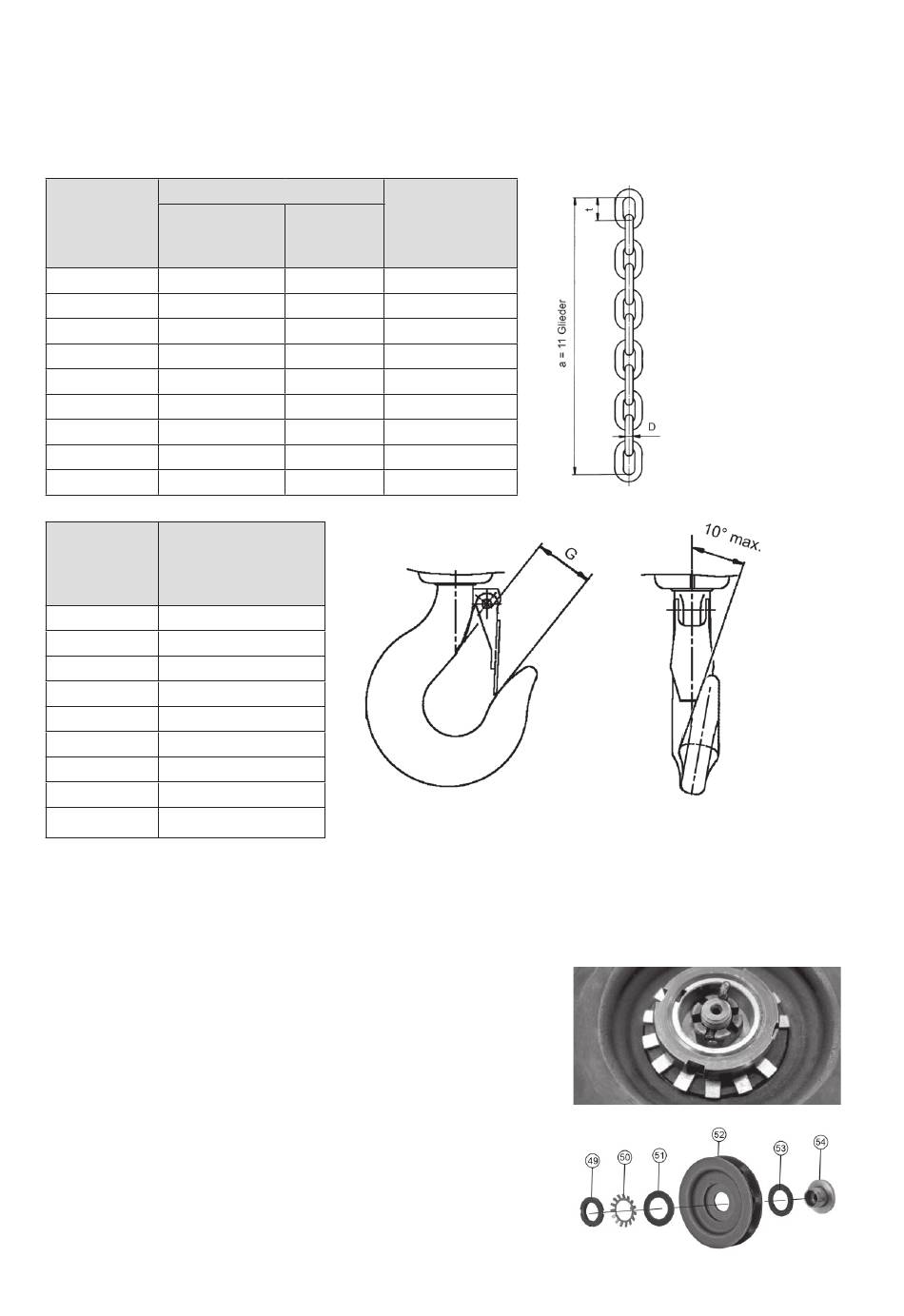

– Valeurs mesurées : lorsque les écarts de mesure dépassent les mesures (a)
indiquées dans le tableau suivant, la chaîne doit être remplacée immédiatement.
La valeur du diamètre (D) ne doit pas être inférieure, et la longueur intérieure (t) du
maillon individuel ne doit pas être supérieure aux valeurs indiquées.
Capacité
d'un maillon
de charge
(t)
0,25 t
12,6 mm
0,5 t
15,8 mm
1 t
18,9 mm
1,5 t
25,2 mm
2 t
25,2 mm
3 t
31,5 mm
5 t
31,5 mm
10 t
31,5 mm
20 t
31,5 mm
Ouverture du
Capacité
bec du crochet
de charge
normal-maximal
0,25 t
25 – 28 mm
0,5 t
26 – 29 mm
1 t
32 – 35 mm
1,5 t
38 – 42 mm
2 t
38 – 42 mm
3 t
43 – 47 mm
5 t
48 – 53 mm
10 t
60 – 66 mm
20 t
84 – 92 mm
7. Dispositif de protection contre les surcharges
Tous les palans manuels à engrenage droit Premium Pro sont équipés en série d'un
dispositif anti-surcharge réglable. La protection fait en
sorte qu'il est impossible de se servir de l'appareil de
levage lorsque la pression d'entraînement préréglée
de la roue manuelle est dépassée. À la livraison, la
protection anti-surcharge est réglée sur une charge
nominale d'environ 125 %. Pour augmenter ou
diminuer la pression sur le plateau de friction, serrer
ou desserrer l'écrou de pression numéro 49.
Lorsque la pression est réglée sur la valeur souhaitée,
bloquer l'écrou numéro 49 en rabattant une ou
deux dents de la roue dentée numéro 50 dans
l'emplacement approprié de l'écrou.
8
Mesure max
sur 11
maillons
(a)
134,9 mm
170,0 mm
210,9 mm
271,9 mm
271,9 mm
352,5 mm
352,5 mm
352,5 mm
352,5 mm
„G"
Diamètre
min. d'un
maillon (D)
3,6 mm
4,5 mm
5,4 mm
7,2 mm
7,2 mm
9,0 mm
9,0 mm
9,0 mm
9,0 mm
