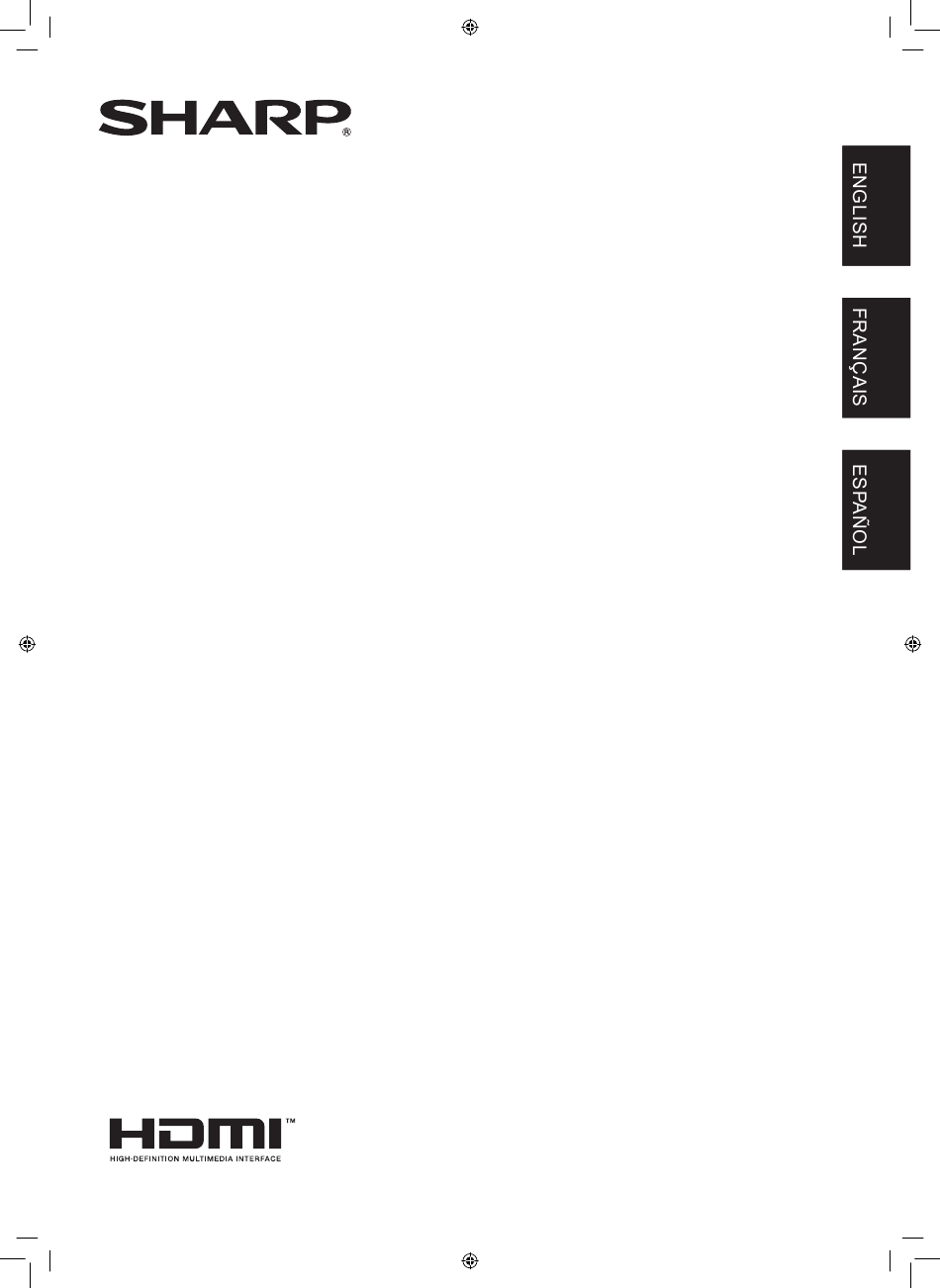

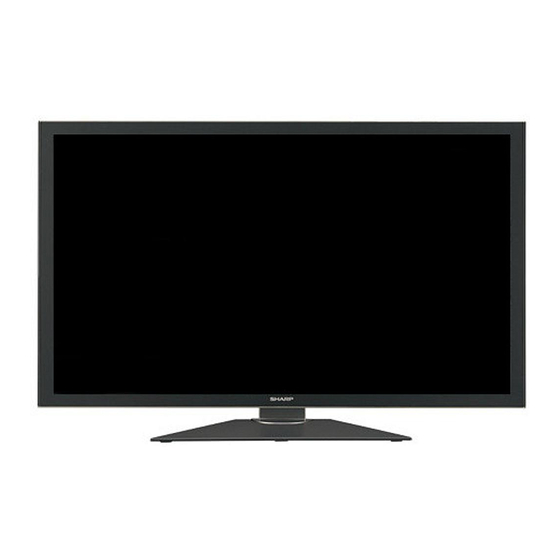

- Page 1 PN-K321 LCD MONITOR MONITEUR LCD MONITOR LCD SETUP MANUAL MANUEL D’INSTALLATION MANUAL DE INSTALACIÓN ENGLISH ..E1 FRANÇAIS ..F1 ESPAÑOL ..S1...
- Page 2 IMPORTANT: To aid reporting in case of loss or theft, please record the Model No.: product’s model and serial numbers in the space provided. The numbers are located in the rear of the product. Serial No.: U.S.A. ONLY...
-
Page 3: Table Des Matières
U.S.A. ONLY DEAR SHARP CUSTOMER Thank you for your purchase of a SHARP LCD product. To ensure safety and many years of trouble-free operation of your product, please read the Safety Precautions carefully before using this product. -
Page 4: Safety Precautions
SAFETY PRECAUTIONS Electricity is used to perform many useful functions, but it can also cause personal injuries and property damage if improperly handled. This product has been engineered and manufactured with the highest priority on safety. However, improper use can result in electric shock and/or fire. -
Page 5: Safety Instruction
SAFETY PRECAUTIONS (Continued) WARNING: This is a class A product. In a domestic environment this product may cause radio interference in which case the user may be required to take adequate counter measures. To maintain compliance with EMC regulations, use shielded cables to connect to the following terminals: HDMI input terminal and DisplayPort input terminal. -
Page 6: Mounting Precautions
7-7/8 [20] Vertical sticker (Operation buttons) 2 [5] * When you install this monitor on a wall, the monitor Cover emits heat during operation, please be aware that this Sharp logo heat may discolor or alter the wall. • If it is difficult to provide sufficient space for any reason such as the installation of the monitor inside a housing, or if the ambient temperature may be outside of the range Vertical sticker (Logo) of 32°F (0°C) to 104°F (40°C), install a fan or take other... -
Page 7: Installing The Stand (Supplied)
Installing the stand (supplied) 5. Fasten the stand to the monitor with the supplied Caution screws (M4 x 10 with washers) (x4). • Disconnect all cables from the monitor. Use the supplied hex wrench. • Firmly tighten the installation screws (supplied) with the hex wrench (supplied). -
Page 8: Connections
Connections Caution • Be sure to turn off the main power switch and disconnect the plug from the power outlet before connecting/disconnecting cables. Also, read the manual of the equipment to be connected. • Be careful not to confuse the input terminal with the output terminal when connecting cables. Accidentally reversing cables connected to the input and output terminals may cause malfunctions and the other problems. -
Page 9: Turning Power On/Off
Turning Power On/Off Turning power on/off Caution • Turn on the monitor first before turning on the PC or Press the power button ( ) to turn the power ON/OFF. playback device. Power button ( ) Turning on the main power Power LED Power lamp status Status of the monitor... -
Page 10: Specifications
93 W * (when using the supplied AC adapter) Dimensions (excluding protrusions) inch (mm) Approx. 29-17/32(W) x 1-25/64(D) x 17-3/8(H) (750 x 35 x 441) (monitor only) Approx. 29-17/32(W) x 10-3/32(D) x 19-17/64~24-31/32(H) (750 x 256 x 489~634) (monitor on supplied stand) Weight lbs. (kg) Approx. 16.5 (7.5) (monitor only) Approx. 28.7 (13.0) (monitor on supplied stand) * When using the monitor in DC19.5 V : 87 W As a part of our policy of continuous improvement, SHARP reserves the right to make design and specification changes for product improvement without prior notice. The performance specification figures indicated are nominal values of production units. There may be some deviations from these values in individual units. Mounting Precautions (For SHARP dealers and service engineers) • When installing, removing or moving the monitor, ensure that this is carried out by at least 2 people. • Be sure to use a wall-mount bracket designed or designated for mounting the monitor. • This monitor is designed to be installed on a concrete wall or pillar. Reinforced work might be necessary for some materials such as plaster / thin plastic board / wood before starting installation. This monitor and bracket must be installed on a wall which can endure at least 4 times or more the weight of the monitor. Install by the most suitable method for the material and the structure. • To attach a VESA-compliant mounting bracket, use M6 screws that are 5/16 inch (8 mm) to 3/8 inch (10 mm) longer than the thickness of the mounting bracket. • Do not use an impact driver. • When moving the monitor, be sure to hold it with the unit bottom and the side of unit. Do not hold the LCD panel or corners. This may cause product damage, failure, or injury. -
Page 11: Information Importante
ÉTATS-UNIS SEULEMENT CHER CLIENT Nous vous remercions d’avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure. -
Page 12: Précautions De Sécurité
PRÉCAUTIONS DE SÉCURITÉ L’électricité remplit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégâts matériels si elle n’est pas utilisée correctement. Cet appareil a été conçu et fabriqué en attachant la plus grande importance à la sécurité. Cependant, une utilisation inadéquate peut entraîner une décharge électrique et/ou un incendie. -
Page 13: Précautions De Sécurité (Suite)
PRÉCAUTIONS DE SÉCURITÉ (Suite) AVERTISSEMENT : Ce produit appartient à la Classe A. Dans un environnement résidentiel, il peut provoquer des interférences radio et, dans ce cas, l’utilisateur peut être obligé de prendre les mesures nécessaires. Afin de satisfaire aux normes EMC, utiliser des câbles blindés pour connecter les bornes suivantes : Borne d’entrée HDMI et borne d’entrée DisplayPort. -
Page 14: Précautions Pour Le Montage
Autocollant vertical (Boutons de fonctionnement) Unité : cm • Avant Autocollant vertical (Vierge) Pour le moniteur dans une direction verticale Unité : cm Autocollant vertical (Boutons de fonctionnement) Logo Sharp * S i vous installez ce moniteur au mur, le moniteur émet sur le de la chaleur pendant son fonctionnement ; cette chaleur couvercle peut décolorer ou altérer le mur. • S’il est difficile de laisser un espace suffisant pour une raison ou pour une autre (installation du moniteur dans une enceinte, par exemple) ou si la température ambiante est... -
Page 15: Mise En Place Du Support (Fourni)
Mise en place du support (fourni) 5. Fixez le support au moniteur avec les vis (M4 x 10 avec Attention rondelles) fournies (x4). • Débranchez tous les câbles du moniteur. Utilisez la clé Allen fournie. • Serrez fermement les vis d’installation (fournies) avec la clé Allen (fournie). -
Page 16: Connexions
Connexions Attention • Veillez à bien mettre hors tension l’interrupteur principal puis débranchez la prise de l’alimentation secteur avant de connecter ou de déconnecter les câbles. Lisez également le manuel de l’équipement à connecter. • Veillez à ne pas confondre la borne d’entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles branchés aux bornes d’entrée et de sortie, vous pouvez causer des dysfonctionnements et d’autres problèmes. -
Page 17: Mise Sous Tension Et Hors Tension
Mise sous tension et hors tension Mise sous/hors tension Attention • Mettez sous tension le moniteur d’abord avant de mettre Appuyez sur la bouton POWER ( ) ou sur l’interrupteur sous tension le PC ou l’équipement de lecture. d’alimentation pour mettre sous/hors tension. Mise sous tension de l’interrupteur principal Bouton POWER ( ) Diode d’alimentation... -
Page 18: Caractéristiques
Environ 750 (L) x 35 (P) x 441 (H) (moniteur uniquement) (à l’exclusion des éléments qui dépassent) Environ 750 (L) x 256 (P) x 489 ~ 634 (H) (moniteur sur le support fourni) Poids (kg) Approx. 7,5 (moniteur uniquement) Approx. 13,0 (moniteur sur le support fourni) * Lors de l’utilisation du moniteur en CC19,5 V : 87 W SHARP se réserve le droit d’apporter des modifications à la présentation et aux caractéristiques des appareils à fin d’amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d’un appareil à l’autre. Précautions pour le montage (À l’attention des revendeurs et techniciens SHARP) • L’installation, le démontage ou le déplacement du moniteur doit être fait par 2 personnes ou plus. • Veillez à utiliser un support mural conçu ou prévu pour la fixation du moniteur. • Ce moniteur est prévu pour être installé sur un mur ou un pilier en béton. Un travail de renforcement pourrait s’avérer nécessaire pour certains matériaux tels que le plâtre, un mince panneau de plastique ou le bois avant de commencer l’installation. Le mur sur lequel ce moniteur et le support doivent être installés doit pouvoir supporter, au moins, 4 fois son poids ou davantage. Installez de la manière qui convient le mieux en fonction du matériau et de la structure. • Pour fixer un support de montage compatible avec VESA, utilisez des vis M6 de 8 mm à 10 mm plus longues que l’épaisseur du support de montage. • N’utilisez pas de tournevis à percussion. -
Page 19: Información Importante
EE.UU. SÓLO ESTIMADO CLIENTE DE SHARP Gracias por adquirir un producto LCD de SHARP. Para garantizar la seguridad y muchos años de funcionamiento sin problemas, lea atentamente las Precauciones de seguridad antes de utilizar este producto. -
Page 20: Precauciones De Seguridad
PRECAUCIONES DE SEGURIDAD La electricidad se emplea para muchas funciones útiles pero también puede causar lesiones personales y daños en la propiedad si se manipula de forma inadecuada. Este producto se ha diseñado y fabricado poniendo el máximo énfasis en la seguridad. -
Page 21: Instrucciones De Seguridad
PRECAUCIONES DE SEGURIDAD (Continuación) ADVERTENCIA: Éste es un producto de clase A. En un entorno doméstico, este producto puede causar interferencias de radio, en cuyo caso el usuario deberá adoptar las medidas adecuadas para solucionar el problema. Para cumplir la normativa sobre compatibilidad electromagnética (EMC), utilice cables blindados para conectar los siguientes terminales: Terminal de entrada HDMI y terminal de entrada DisplayPort. -
Page 22: Precauciones De Montaje
Si falta algún componente, póngase en contacto con su distribuidor. Monitor de pantalla de cristal líquido: 1 Cable de alimentación: 1 Adaptador de corriente: 1 CD-ROM (Disco de utilidades para Windows): 1 Manual de Instalación (este manual): 1 Cable DisplayPort: 1 Cable de conversión RS-232C (mini clavija de ø3,5): 1 Base (para soporte): 1 Columna (para soporte): 1 Placa de unión (para soporte): 1 (preinstalada en el monitor) Tornillos avellanados (M4 x 6 sin arandelas): 5 Tornillos (M4 x 10 con arandelas): 4 Llave Allen: 1 Abrazadera para cable: 2 Abrazadera para cable (pequeña): 1 Abrazadera para cable (grande): 2 Etiqueta vertical (Logotipo): 1 Etiqueta vertical (Botones de funcionamiento): 1 Etiqueta vertical (En blanco): 1 Etiqueta horizontal (Botones de funcionamiento): 1 Logo de ocultación Sharp: 1 (Coloque esta pegatina sobre el logotipo de SHARP para tapar el logotipo.) * Sharp Corporation posee los derechos de autor del programa Disco de utilidades. No lo reproduzca sin permiso. -
Page 23: Instalar El Soporte (Suministrado)
Instalar el soporte (suministrado) 5. Fije el soporte al monitor con los tornillos (M4 x 10 con Precaución arandelas) suministrados (x4). • Desconecte todos los cables del monitor. Utilice la llave Allen suministrada. • Apriete firmemente los tornillos de fijación (suministrados) con la llave Allen (suministrada). -
Page 24: Conexiones
Conexiones Precaución • Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar los cables. Asimismo, lea el manual del equipo que desea conectar. • Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas. -
Page 25: Encendido/Apagado
Encendido/apagado Encendido/apagado Precaución • Encienda el monitor antes de encender el PC o el Pulse el botón de encendido ( ) para encender o apagar el dispositivo de reproducción. aparato. Encendido de la alimentación principal Botón de encendido ( ) LED indicador de conexión Interruptor primario Estado del piloto de alimentación... -
Page 26: Especificaciones
Aprox. 750 (An) x 35 (Pr) x 441 (Al) (monitor solo) Aprox. 750 (An) x 256 (Pr) x 489~634 (Al) (monitor sobre soporte suministrado) (excluidas las protuberancias) Peso (kg) Aprox. 7,5 (monitor solo) Aprox. 13,0 (monitor sobre soporte suministrado) * Al usar el monitor en CC19,5 V : 87 W Como parte de la política de mejoras continuas, SHARP se reserva el derecho de realizar cambios en el diseño y especificaciones para la mejora del producto sin previo aviso. Las figuras indicadas que especifican el rendimiento son valores nominales de los aparatos de producción. Puede haber algunas desviaciones de estos valores en los aparatos individuales. Precauciones de montaje (para distribuidores y técnicos de servicio de SHARP) • Cuando instale, desinstale o traslade el monitor, asegúrese de sujetarlo entre 2 personas como mínimo. • Asegúrese de utilizar un soporte de montaje mural diseñado para la instalación del monitor. • Este monitor está diseñado para su instalación sobre un muro o pilar de hormigón. Tal vez resulte necesario realizar un trabajo de refuerzo para ciertos materiales como pueden ser yeso, paneles de plástico finos o madera antes de iniciar la instalación. Este monitor y el soporte deberán instalarse en una pared con una resistencia de al menos 4 veces el peso del monitor. Realice la instalación mediante el método más adecuado para el material y la estructura. • Para colocar una ménsula de montaje compatible con VESA, use tornillos M6 que sean 8 mm a 10 mm más largos que la ménsula de montaje. - Page 28 Printed in China Imprimé en Chine Impreso en China TINSE1300MPZZ(1)
