AUTORADIO
Einbauanleitung
Fitting instruction
Instructions de montage
Instrucciones de montaje
Istruzioni di montaggio
Monteringsanvisning
Inbouwinstrukties
Instruções de montagem
3 D93 653 057
Sicherheitshinweise
Einbau- und Anschlußvorschriften
Für die Dauer der Montage und des Anschlusses ist der Minuspol
der Batterie abzuklemmen.
Beim Bohren von Löchern darauf achten, daß keine Fahrzeugteile
(Batterie, Kabel, Sicherungskasten) beschädigt werden.
Der Querschnitt des Pluskabels darf 1 mm
Das Gerät ist mit einer Sicherung, 5 A flink, abgesichert.
Hinweis:
Die zum Lieferumfang dieses Autoradios gehörende Halterung ermög-
licht den Einbau in Fahrzeugen mit DIN-Autoradioausschnitt von 182 x
53 mm, 165 mm Einbauraum und einer Instrumententafeldicke im
Bereich der Befestigungslaschen von 1 - 20 mm, siehe Fig. 1.
Für Fahrzeuge mit abweichender Einbausituation liefert Blaupunkt für
die gängigsten Fahrzeuge fahrzeugspezifische Einbausätze für 50/52
mm Geräte.
Prüfen Sie daher, welche Einbausituation im Fahrzeug vorliegt, und
verwenden Sie zum Einbau ggf. einen fahrzeugspezifischen Einbau-
satz, z. B. VW Golf II/Jetta II: 7 608 3824 73.
Bei Verwendung von Einbausätzen für 52 mm Geräte sind 4 Distanz-
platten Best.-Nr. 8 601 055 056 zu verwenden, Fig. 1a.
Autoradioeinbauvorbereitung
Das Autoradio wird in den vom Fahrzeughersteller vorgesehenen
Autoradioausschnitt eingebaut.
Autoradioausschnitt freilegen (Ablagefach oder Blindblende ausclipsen)
oder Autoradioausschnitt auf 182 x 53 mm ausarbeiten.
Hinter den Autoradioausschnitt fassen und prüfen, welche Befestigungs-
laschen der Halterung umgebogen werden können.
D
GB
F
E
I
S
NL
P
7 643 788 010
D
2
nicht unterschreiten.

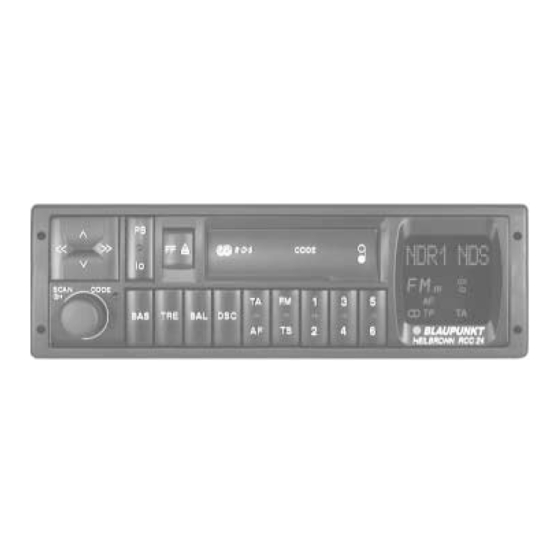

CASSETTEN-AUTORADIO
Heilbronn RCC 24
Hinweis: Möglichst alle Befestigungslaschen umbiegen.
Halterung in den Ausschnitt einsetzen und entsprechend die Befestigungs-
laschen mit einem Schraubendreher umbiegen, siehe Fig. 1, 2.
Anschluß
Anschlußübersicht ....................................................................... Fig. 3
Plus-/Minus .................................................................................. Fig. 4
Lautsprecheranschluß ................................................................. Fig. 5
Equalizer- und Amplifieranschluß ................................................ Fig. 6
Anschluß mit fahrzeugseitigem Systemstecker
Für Fahrzeuge mit fahrzeugseitigem Systemstecker, bietet Blaupunkt
für die gängigsten Fahrzeugtypen Adapterkabel an.
Anschluß mit fahrzeugseitigem QuickOut
Bei Fahrzeugen, die fahrzeugseitig mit QuickOut ausgerüstet sind
(z. Z. Opel), muß die fahrzeugseitige QuickOut ausgebaut werden.
Autoradioeinbau
Autoradio von vorn in die Halterung einsetzen und einschieben, bis die
seitlichen Rastfedern rechts und links arretieren (deutliches Knacken
hörbar).
Autoradioausbau
Bügel links und rechts in die vorhandenen Löcher der Blende stecken
und so weit eindrücken, bis deutliches Knacken zu hören ist (seitliche
Federn entriegelt).
Gerät an den beiden Bügeln herausziehen, siehe Fig. 7.
Hinweis:
Eingerastete Bügel können nur nach Herausziehen des Gerätes entfernt
werden.
QuickOut (herausnehmbare Gerätehalterung)
Die autoradiospezifische QuickOut-Halterung verwenden.
Änderungen vorbehalten
