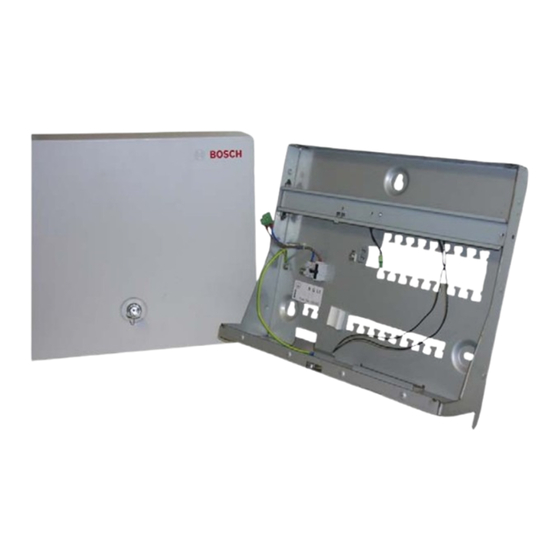

Bosch AEC-AMC2-EMEA01 Manuel D'installation

Bosch AEC-AMC2-EMEA01 Manuel D'installation

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 89

Liens rapides

Télécharger ce manuel
AEC-AMC2-EMEA01
en
Installation manual
de
Installationshandbuch
pl
Instrukcja instalacji
安装指南
zh
nl
Installatiehandleiding
ru
Руководство по установке
hu
Telepítői kézikönyv
pt
Manual de instalação
es
Manual de instalación
fr
Manuel d'installation

Publicité

Table des Matières
loading

Manuels Connexes pour Bosch AEC-AMC2-EMEA01

Sommaire des Matières pour Bosch AEC-AMC2-EMEA01

  • Page 1 AEC-AMC2-EMEA01 Installation manual Installationshandbuch Instrukcja instalacji 安装指南 Installatiehandleiding Руководство по установке Telepítői kézikönyv Manual de instalação Manual de instalación Manuel d'installation...
  • Page 3 AEC-AMC2-EMEA01 English Deutsch Polski 中文 Nederlands Русский Magyar Português brasileiro Español latinoamericano Français Bosch Access Systems GmbH F.01U.097.255 | V 4.0 | 2010.10...
  • Page 4 AEC-AMC2-EMEA01 F.01U.097.255 | V 4.0 | 2010.10 Bosch Access Systems GmbH...

  • Page 5: Included Parts

    AEC-AMC2-EMEA01 - Installation manual Included parts The metal housing inlcudes the following components: Figure 1 Parts of the housing Name plate AMC grounding post Mounting rail for PS and AMC Cable knock-out for reader and signal cables Opening for rechargeable battery securation...
  • Page 6 AEC-AMC2-EMEA01 - Installation manual The accessories kit includes the following cables. Install these cables as described in Section Connection of the Devices, Page 9. Figure 2 Accessories kit content F.01U.097.255 | V 4.0 | 2010.10 Bosch Access Systems GmbH...
  • Page 7 AEC-AMC2-EMEA01 - Installation manual Content of the accessories kit: A = Pre-assembled cable to connect the AMC to the power supply B = Pre-assembled cable to connect the rechargeable batteries to the UPS (uninterruptable power supply) which is included in...
  • Page 8 AEC-AMC2-EMEA01 - Installation manual from the back of the housing. Disrupt the appropriate plastic insert such that you can insert the power cable properly. Mounting the Housing Open the housing cover lock with the provided key and remove the hood from the wall mounted frame.

  • Page 9: Connection Of The Devices

    AEC-AMC2-EMEA01 - Installation manual Connection of the Devices Figure 4 Connection of the devices NOTICE! The following steps describe connecting the rechargeable batteries in 24 V mode. For information on 12 V mode connections, refer to Section 12 V Mode Variations, Page 12.
  • Page 10 AEC-AMC2-EMEA01 - Installation manual Connect the plug connector B1 the second position from the left on the power supply - labeled with BAT. Attach connector B2b (red) to the +-pin of the first rechargeable battery. With cable C connect the --pin of the first rechargeable battery to the +-pin of the second rechargeable battery.
  • Page 11 AEC-AMC2-EMEA01 - Installation manual NOTICE! Connect the readers and other peripheral devices as described in the AMC Installation Manuals. Route the device cables through the knock-outs in the top an right side wall of the housing, or through the rear of the housing.
  • Page 12 AEC-AMC2-EMEA01 - Installation manual 12 V Mode Variations Figure 5 12 V mode variations The 12 V mode can be configured using one or two rechargeable batteries. For a one-battery installation, refer to Figure 5 - on the left, and perform the following procedure: Connect B1 to the power supply position labbeled BAT.
  • Page 13 AEC-AMC2-EMEA01 - Installation manual NOTICE! To switch the power supply between 12 V or 24 V modes, disconnect the input voltage and set the switch as shown in the figure below. Bosch Access Systems GmbH F.01U.097.255 | V 4.0 | 2010.10...
  • Page 14 AEC-AMC2-EMEA01 - Installation manual F.01U.097.255 | V 4.0 | 2010.10 Bosch Access Systems GmbH...

  • Page 15: Lieferumfang

    AEC-AMC2-EMEA01 - Installationshandbuch Lieferumfang Das Gehäuse besteht bei der Auslieferung aus folgenden Vorrichtungen und vorinstallierten Bestandteilen: Bild 6 Bestandteile des Gehäuses Typenschild Erdungsanschluss AMC Hutschiene für Stromversorgung und AMC Schacht für Leser und Kontaktanschlüsse Öffnungen für Akkubefestigung Deckelkontakt Schacht für Netzkabel...
  • Page 16 AEC-AMC2-EMEA01 - Installationshandbuch Der Beipack enthält folgende Kabelsätze, die anhand der Beschreibung in Abschnitt Anschaltung der Geräte, Seite 18 auf die entsprechenden Schnittstellen aufgesteckt werden. Bild 7 Inhalt des Beipacks Inhalt des Beipacks: A = vormontierter Kabelsatz zum Anschluss des AMC an die...

  • Page 17: Montage Des Gehäuses

    AEC-AMC2-EMEA01 - Installationshandbuch Vor der Montage des Gehäuses sollten folgende Vorarbeiten gemacht und Bedingungen beachtet werden. Die Öffnung für das Netzkabel (7) wird mit den beiden Kunststoffeinsätzen abgedeckt. Das Netzkabel kann über einen Standard-Kabelkanal (40x25mm) bis zum Gehäuse geführt werden oder direkt beim Wandaustritt über die Rückseite des Gehäuses eingeführt werden.
  • Page 18 AEC-AMC2-EMEA01 - Installationshandbuch Anschaltung der Geräte Bild 9 Anschaltung der Geräte HINWEIS! Hier wird der Anschluss der Akkus im 24V-Modus beschrieben - sollten Sie den AMC im 12V-Modus betreiben, vgl. Sie die Angaben im Section 12V-Modus Varianten, Page 21. Befestigen Sie den AMC auf der Hutschiene (3) und links davon das Netzteil.
  • Page 19 AEC-AMC2-EMEA01 - Installationshandbuch Das Erdungskabel A4 klemmen Sie unter die Befestigungsschraube 2 am Gehäuse. Kabelsatz B: Den Stecker B1 stecken Sie an die mit BAT beschriftete Position auf das Netzteil. Der Stecker B2b (rot) auf den Plus-Pol des ersten Akkus.
  • Page 20 AEC-AMC2-EMEA01 - Installationshandbuch VORSICHT! Kürzen Sie die externe Stromzufuhr so ein, dass das Erdungskabel (gelb/grün) mindestens 2 cm länger bleibt als die stromführenden Kabel (blau und braun). Dies stellt bei einem Abriss sicher, dass die spannungsführenden Kabel zuerst abreißen. HINWEIS! Der Anschluss der Leser und Kontakte erfolgt nach den Vorgaben der Installationshandbücher für die AMC2-Geräte.
  • Page 21 AEC-AMC2-EMEA01 - Installationshandbuch 12V-Modus Varianten Bild 10 12V-Modus mit einer oder zwei Batterien Der 12V-Modus kann wahlweise mit einer oder zwei Akkus betrieben werden. Verwenden Sie nur einen Akku (Figure 10 - links), schließen Sie diesen mit dem vormontierten Kabelsatz B folgendermaßen an: Den Stecker B1 stecken Sie an die zweite Position von links auf dem Netzteil.
  • Page 22 AEC-AMC2-EMEA01 - Installationshandbuch HINWEIS! Die Einstellung für den 12V- oder 24V-Modus erfolgt über einen Schalter am Netzteil. Entfernen Sie zunächst die Spannungsversorgung und stellen Sie den Modus entsprechend der folgenden Darstellung ein. Erweiterter Beipack - AEC-AMC2-TSETEXT Inhalt Wenn Sie zusätzlich den Beipack (Bestell-Nr.: F01U027203;...
  • Page 23 AEC-AMC2-EMEA01 - Installationshandbuch A = zwei Halterungen für die Akkus und vier Befestigungsschrauben für diese Halterungen B = vormontierter Sabotagekontaktsatz für das Gehäuse und den Deckel mit vier Befestigungsschrauben und einer Konterscheibe C = Fünf Aufkleber zur Versiegelung des Gehäuseschlosses...
  • Page 24 AEC-AMC2-EMEA01 - Installationshandbuch Bild 13 Montage der Sabotagekontakte Die losen Enden des Kontaktsatzes werden an den 2- poligen Stecker des AMC angeschlossen. Die Aufkleber C verwenden Sie zur Versiegelung des Gehäuses, um unerlaubten Zugriff feststellen zu können. Kleben Sie einen Aufkleber nach Beendigung der Installation auf das Schloss des Gehäusedeckels.

  • Page 25: Elementy Zestawu

    AEC-AMC2-EMEA01 - Instrukcja instalacji Elementy zestawu Metalowa obudowa zawiera następujące elementy: Illustracja 14 Elementy obudowy Tabliczka znamionowa Kołek uziemiający kontrolera AMC Szyna montażowa zasilacza i kontrolera AMC Nacięcie pod otwór kabla czytnika i kabla sygnałowego Otwór do zamocowania akumulatora Czujnik antysabotażowy pokrywy Nacięcie pod otwór kabla zasilającego...
  • Page 26 AEC-AMC2-EMEA01 - Instrukcja instalacji W skład zestawu akcesoriów wchodzą poniższe kable. Należy je zainstalować w sposób opisany na rysunku 1.3, Wymiary obudowy, na stronie 9. Illustracja 15 Zawartość zestawu akcesoriów Zawartość zestawu akcesoriów: A = Gotowy kabel do podłączenia kontrolera AMC do zasilacza B = Gotowy kabel do podłączenia akumulatorów do zasilacza...
  • Page 27 AEC-AMC2-EMEA01 - Instrukcja instalacji odpowiednią wkładkę plastikową, aby możliwe było prawidłowe wprowadzenie kabla zasilającego. Montaż obudowy Otwórz blokadę pokrywy obudowy kluczem znajdującym się w zestawie i zdejmij osłonę z ramy do montażu ściennego. Ustal położenie obudowy metalowej przy użyciu kołków rozporowych znajdujących się...

  • Page 28: Podłączanie Urządzeń

    AEC-AMC2-EMEA01 - Instrukcja instalacji Podłączanie urządzeń Illustracja 17 Podłączanie urządzeń UWAGA! Poniższa procedura opisuje sposób podłączenia akumulatorów w trybie 24 V. Informacje na temat połączeń w trybie 12 V znajdują się w części 1.3, Połączenia w trybie 12 V, strona 15.
  • Page 29 AEC-AMC2-EMEA01 - Instrukcja instalacji Podłącz wtyk B1 do drugiego złącza od lewej strony zasilacza, oznaczonego napisem BAT. Podłącz złącze B2b (czerwone) do styku + pierwszego akumulatora. Za pomocą kabla C połącz styk - pierwszego akumulatora ze stykiem + drugiego akumulatora.
  • Page 30 AEC-AMC2-EMEA01 - Instrukcja instalacji UWAGA! Czytniki i inne urządzenia peryferyjne należy podłączyć w sposób opisany w instrukcji instalacji kontrolera AMC. Kable urządzeń należy przeprowadzić przez otwory w górnej i prawej ściance obudowy lub z tyłu obudowy. 10. Kabel D: Podłącz wtyk D1 do kołka uziemiającego 10.
  • Page 31 AEC-AMC2-EMEA01 - Instrukcja instalacji Połączenia w trybie 12 V Tryb 12 V można skonfigurować przy użyciu jednego lub dwóch akumulatorów. W przypadku instalacji z jednym akumulatorem należy skorzystać z rysunku 5 - po lewej stronie, i wykonać następującą procedurę: Podłącz złącze B1 do złącza zasilania oznaczonego napisem BAT.
  • Page 32 AEC-AMC2-EMEA01 - Instrukcja instalacji UWAGA! Aby zmienić tryb zasilania z 12 V na 24 V lub odwrotnie, odłącz napięcie wejściowe i ustaw przełącznik jak pokazano na poniższym rysunku. F.01U.079.255 | V 4.0 | 2010.10 Bosch Access Systems GmbH...
  • Page 33 AEC-AMC2-EMEA01 - 安装指南 附件 金属外壳包括以下组件： 图 18 外壳组件 铭牌 AMC 接地柱 PS 和 AMC 的安装滑轨 用于读卡器和信号线的电缆开孔 充电电池保护开口 盖板防拆开关 电源线开孔 标签 三针连接器 10 = 盖板接地柱 11 = 主接地柱 12 = 电源设备连接器 Bosch Access Systems GmbH F.01U.097.255 | V 4.0 | 2010.10...
  • Page 34 AEC-AMC2-EMEA01 - 安装指南 附件工具包中包含以下电缆。 请按照第 9 页图  1.3“ 外壳尺寸 ” 安装 这些电缆。 图 19 附件工具包物品 附件工具包中的物品： A = 用于将 AMC 连接到电源设备的预装电缆 B = 用于将充电电池连接到电源设备中随附的 UPS （不间断电源）的 预装电缆 C = 使用 24 V 模式的电缆 D = 盖板的接地电缆 E = 用于固定预装电缆的束线夹 F = 用于固定充电电池的束线夹...
  • Page 35 AEC-AMC2-EMEA01 - 安装指南 安装外壳 用随附的钥匙打开外壳盖板锁，并从壁装支架上卸下外罩。 使用随外壳提供的螺丝固定件，将金属外壳安装到位。 使用螺丝 （附件工具包的 H 位置）在指定点上将外壳安装到墙壁上。 图 20 外壳尺寸 Bosch Access Systems GmbH F.01U.097.255 | V 4.0 | 2010.10...
  • Page 36 AEC-AMC2-EMEA01 - 安装指南 设备连接 图 21 设备连接 注释 以下步骤描述了如何在 24 V 模式下连接充电电池。 有关 12 V 模式连 接的信息，请参见第 15 页的 1.3 小节 “12 V 模式 ”。 图  18 将 AMC 安装到滑轨 （ 中的项目 3）和电源设备的左侧。 将充电电池放置到外壳底部，并用束线夹 （F - 图 1.2） 。 图  19 将支架...
  • Page 37 AEC-AMC2-EMEA01 - 安装指南 电缆组 B： 将插头连接器 B1 连接到电源设备左侧的第二个位置 - 标有 “BAT” 字样。 将连接器 B2b （红色）连接到第一节充电电池的 + 针。 使用电缆 C 将第一节充电电池的 - 针连接到第二节充电电 池的 + 针。 将连接器 B2a （黑色）连接到第二节充电电池的 - 针。 连接器 B3a 和 B3b 未使用。 电缆组 G： 将连接器 G1 连接到标有 “RTH” 字样的 PS 接口。...
  • Page 38 AEC-AMC2-EMEA01 - 安装指南 12 V 模式 图 22 12 V 模式 可以使用一节或两节充电电池配置 12 V 模式。 对于单节充电电池安 装，请参见图 5 （左侧）并执行以下步骤： 将 B1 连接到标有 “BAT” 字样的电源设备位置。 将 B2a （黑色）连接到充电电池的 - 端子，并将 B2b （红色） 连接到充电电池的 + 端子。 连接器 B3a 和 B3b 保留不用 - 使用支架 J 进行固定。...
  • Page 39 AEC-AMC2-EMEA01 - 安装指南 注释 要在 12 V 或 24 V 模式之间切换电源设备，请断开输入电压，并按照 下图设置开关。 Bosch Access Systems GmbH F.01U.097.255 | V 4.0 | 2010.10...
  • Page 40 AEC-AMC2-EMEA01 - 安装指南 F.01U.097.255 | V 4.0 | 2010.10 Bosch Access Systems GmbH...

  • Page 41: Meegeleverde Onderdelen

    AEC-AMC2-EMEA01 - Installatiehandleiding Meegeleverde onderdelen De metalen behuizing wordt geleverd met de volgende componenten: Afbeelding 23 Onderdelen van de behuizing naamplaat AMC-aardingsaansluiting montagerail voor PS en AMC kabeluitsparing voor lezer en signaalkabels opening voor bevestiging van oplaadbare batterij sabotageschakelaar voor deksel...
  • Page 42 AEC-AMC2-EMEA01 - Installatiehandleiding De gereedschapsset bevat de volgende onderdelen: Installeer deze kabels zoals beschreven in hoofdstuk afbeelding 1,3 Voor afmetingen van de behuizing zie pagina 9. Afbeelding 24 Inhoud van de accessoireset Inhoud van de accessoireset: A = voorgemonteerde kabel voor het aansluiten van de AMC op...
  • Page 43 AEC-AMC2-EMEA01 - Installatiehandleiding stroomvoorziening) die met het voedingssysteem wordt meegeleverd. C = kabel in 24 V-uitvoering D = aardingskabel voor de deksel E = kabelbinders voor het bevestigen van de voorgemonteerde kabel F = kabelbinders voor het vastzetten van de oplaadbare...

  • Page 44: Montage Van De Behuizing

    AEC-AMC2-EMEA01 - Installatiehandleiding Montage van de behuizing Open het slot van de behuizingsdeksel met de meegeleverde sleutel en verwijder het deksel van het aan de wand gemonteerde frame. Monteer de metalen behuizing op de gewenste positie met schroefpluggen die met de behuizing zijn meegeleverd.
  • Page 45 AEC-AMC2-EMEA01 - Installatiehandleiding Aansluiten van de apparaten Afbeelding 26 Aansluiten van de apparaten AANWIJZING! Het aansluiten van de oplaadbare batterijen in de 24V-modus wordt hieronder stapsgewijs weergegeven. Informatie over de 12 V-uitvoering ons vindt u in hoofdstuk 1,3 , varianten van de12 V-uitvoering , pagina 15.
  • Page 46 AEC-AMC2-EMEA01 - Installatiehandleiding Sluit de aardingskabel A4 aan onder aardingspunt 2. Kabelset B: Verbind de aansluitklem B1 met de tweede positie van links op de voeding gemarkeerd met BAT. Sluit de (rode) aansluitklemB2b op de +-klem van de eerste oplaadbare batterij aan.
  • Page 47 AEC-AMC2-EMEA01 - Installatiehandleiding AANWIJZING! Sluit de lezers en andere randapparatuur aan zoals beschreven in de AMC installatiehandleiding. Leid de apparaatkabels via de uitsparingen aan de bovenkant van de rechterzijwand van de behuizing of langs de achterkant van de behuizing. 10. Kabel D: Verbind D1 met aardingsaansluiting 10.
  • Page 48 AEC-AMC2-EMEA01 - Installatiehandleiding Varianten van de12 V-uitvoering De 12V-modus kan met één of twee oplaadbare batterijen worden geconfigureerd. Zie afbeelding 5 links hiervan voor de installatie met één batterij en voer de volgende procedure uit: Sluit B1 aan op de voedingsaansluitklemmen met de markering BAT.
  • Page 49 AEC-AMC2-EMEA01 - Installatiehandleiding AANWIJZING! Om de voeding te kunnen omschakelen tussen de 12 V- en 24 V- uitvoeringen, moet de ingangsspanning worden afgeschakeld en de schakelaar worden ingesteld zoals in de afbeelding hieronder is aangegeven. Bosch Access Systems GmbH F.01U.097.255 | V 4.0 | 2010.10...
  • Page 50 AEC-AMC2-EMEA01 - Installatiehandleiding F.01U.097.255 | V 4.0 | 2010.10 Bosch Access Systems GmbH...
  • Page 51 AEC-AMC2-EMEA01 - Руководство по установке Комплектация Металлический корпус включает следующие компоненты: Рисунок 27 Детали корпуса Табличка с названием Контакт заземления AMC Монтажная рейка для БП и AMC Намеченное отверстие для сигнальных кабелей и кабелей считывателей Отверстие для крепления заряжаемого аккумулятора...
  • Page 52 AEC-AMC2-EMEA01 - Руководство по установке В комплект аксессуаров входят следующие кабели Проложите эти кабели, как описано в разделе Рисунок?1.3? Размеры корпуса, стр. 9. Рисунок 28 Содержимое комплекта аксессуаров F.01U.097.255 | V 4.0 | 2010.10 Bosch Access Systems GmbH...
  • Page 53 AEC-AMC2-EMEA01 - Руководство по установке Содержимое комплекта аксессуаров: A = Собранный кабель для подключения AMC к источнику питания B = Собранный кабель для подключения заряжаемого аккумулятора к ИБП (источнику бесперебойного питания), который входит в источник питания C = Кабель для использования в режиме 24 В...
  • Page 54 AEC-AMC2-EMEA01 - Руководство по установке Монтаж корпуса Откройте замок крышки корпуса при помощи входящего в комплект ключа и снимите крышку с монтажной рамы. Закрепите металлический корпус в нужном положении при помощи анкерных болтов, входящих в комплект корпуса. Используйте винты (пункт H комплекта аксессуаров) в точках...

  • Page 55: Подключение Устройств

    AEC-AMC2-EMEA01 - Руководство по установке Подключение устройств Рисунок 30 Подключение устройств ЗАМЕЧАНИЕ! Следующие инструкции описывают подключение заряжаемого аккумулятора в режиме 24 В. Сведения о подключении в режиме 12 В содержатся в разделе 1.3 Режим 12 В на стр. 15 Установите AMC на рейку (пункт 3 в Рисунок 27) слева от...
  • Page 56 AEC-AMC2-EMEA01 - Руководство по установке Подключите разъемы A3 к интерфейсу источника питания пост. тока и A2 к интерфейсу с отметкой Подключите кабель заземления A4 к точке заземления 2. Кабельный комплект B: Подключите разъем B1 ко второму разъему слева от источника питания с отметкой BAT.
  • Page 57 AEC-AMC2-EMEA01 - Руководство по установке ВНИМАНИЕ! Укоротите кабели питания таким образом, чтобы провод заземления (желтый/зеленый) был по крайней мере на 20 мм длиннее, чем провода питания (коричневый и синий). Таким образом можно избежать случайного отключения провода заземления раньше отключения проводов питания.
  • Page 58 AEC-AMC2-EMEA01 - Руководство по установке Режим 12 В Режим 12 В может использоваться с одним или двумя заряжаемыми аккумуляторами. При установке одного аккумулятора используйте рисунок 5 - слева - и выполните следующие действия. Подключите B1 к источнику питания с отметкой BAT.
  • Page 59 AEC-AMC2-EMEA01 - Руководство по установке ЗАМЕЧАНИЕ! Для переключения между режимами 12 В и 24 В отсоедините питание и установите переключатель, как показано на рисунке ниже. Bosch Access Systems GmbH F.01U.097.255 | V 4.0 | 2010.10...
  • Page 60 AEC-AMC2-EMEA01 - Руководство по установке F.01U.097.255 | V 4.0 | 2010.10 Bosch Access Systems GmbH...
  • Page 61 AEC-AMC2-EMEA01 - Telepítői kézikönyv Alkatrészekkel együtt A fém készülékház a következő részegységeket tartalmazza: Ábra 31 A készülékház részei Névtábla AMC földérintkező Szerelősín PS és AMC számára Kábelátvezetés a leolvasó és jelkábelek számára Nyílás az újratölthető akkumulátor biztosítás számára Fedél szabotázskapcsoló...
  • Page 62 AEC-AMC2-EMEA01 - Telepítői kézikönyv A tartozék készlet a következő kábeleket tartalmazza. A kábelek telepítése a fejezetben leírtak szerint, 1.3 ábra, A készülékház méretei, 9. lap. Ábra 32 A tartozék készlet tartalma A tartozék készlet tartalma: A = Előre szerelt kábel az AMC és a tápegység összekapcsolásához...
  • Page 63 AEC-AMC2-EMEA01 - Telepítői kézikönyv mm x 25 mm) lehet átvezetni, vagy közvetlenül be lehet vezetni a készülékház hátuljától. Törje át a megfelelő műanyag betétet úgy, hogy megfelelően be lehessen vezetni a tápkábelt. A készülékház összeszerelése Nyissa ki a készülékház zárját a készülékhez adott kulccsal, és távolítsa el a fedelet a falra szerelt keretről.
  • Page 64 AEC-AMC2-EMEA01 - Telepítői kézikönyv Az eszközök csatlakoztatása Ábra 34 Az eszközök csatlakoztatása FIGYELEM! A következő lépések az újratölthető akkumulátorok 24 V üzemmódú csatlakoztatását írják le. A 12 V üzemmódú csatlakoztatásra vonatkozó információkat lásd: 1.3 12 V üzemmód változatok, 15. lap.
  • Page 65 AEC-AMC2-EMEA01 - Telepítői kézikönyv B kábelkészlet: Csatlakoztassa a B1 csatlakozódugaszt balról a második pozícióhoz a tápegységen - BAT jelölés. Csatlakoztassa a B2b csatlakozót (piros) az első újratölthető akkumulátor +-tűjéhez. A C kábellel kösse össze az első újratölthető akkumulátor --tűjét a második újratölthető...
  • Page 66 AEC-AMC2-EMEA01 - Telepítői kézikönyv FIGYELEM! Csatlakoztassa a leolvasókat és az egyéb perifériás eszközöket az AMC telepítési kézikönyvében leírtak szerint. Vezesse át a kábeleket a készülékház tetején és jobb oldali falán található átvezetéseken, vagy a ház hátulján. D kábel: Csatlakoztassa a D1 kábelt a 10 földelési ponthoz.
  • Page 67 AEC-AMC2-EMEA01 - Telepítői kézikönyv 12 V üzemmód változatok A 12 V üzemmódot egy vagy két újratölthető akkumulátorral lehet konfigurálni. Az egy-akkumulátoros telepítéshez nézze meg a bal oldali 5. ábrát, és hajtsa végre a következő lépéseket: Csatlakoztassa a B1 vezetéket a tápegység BAT jelzésű...
  • Page 68 AEC-AMC2-EMEA01 - Telepítői kézikönyv FIGYELEM! A tápegység 12 V és 24 V üzemmódjai közötti átkapcsoláshoz kapcsolja le a bemenő feszültséget, és állítsa a kapcsolót az alábbi ábra szerinti állásba. F.01U.097.255 | V 4.0 | 2010.10 Bosch Access Systems GmbH...
  • Page 69 AEC-AMC2-EMEA01 - Manual de instalação Partes incluídas O gabinete de metal inclui os seguintes componentes: Figura 35 Partes do gabinete Placa de identificação Terminal de terra do AMC Trilho de montagem para PS e AMC Orifício para cabos de leitor e de sinal Abertura para a fixação da bateria recarregável...
  • Page 70 AEC-AMC2-EMEA01 - Manual de instalação O kit de acessórios inclui os seguintes cabos. Instale estes cabos tal como descrito na Secção Montar o gabinete. Figura 36 Conteúdo do kit de acessórios Conteúdo do kit de acessórios: Cabo pré-montado para ligar o AMC à fonte de alimentação...
  • Page 71 AEC-AMC2-EMEA01 - Manual de instalação Cabo pré-montado com sensor de temperatura (incluído na embalagem da fonte de alimentação) Três buchas S8 e parafusos para madeira M6 x 50 Clipe para fixação do cabo Antes da montagem do gabinete devem ser efetuadas as seguintes ações e consideradas as seguintes condições.
  • Page 72 AEC-AMC2-EMEA01 - Manual de instalação Montar o gabinete Com a chave fornecida, remova as tampas das furações de fixação do gabinete na parede. Monte o gabinete de metal na posição pretendida com as buchas fornecidas com o gabinete. Utilize os parafusos (posição H do kit de acessórios) nos pontos para montar o gabinete na parede.
  • Page 73 AEC-AMC2-EMEA01 - Manual de instalação Ligação dos dispositivos Figura 38 Ligação dos dispositivos NOTA! Os seguintes passos descrevem a ligação das baterias recarregáveis no modo de 24 V. Para informações sobre as ligações no modo de 12 V consulte a Secção Variações do Modo de 12 V.
  • Page 74 AEC-AMC2-EMEA01 - Manual de instalação Ligue os conectores A3 à interface da fonte assinalada DC e os conectores A2 à interface assinalada com OK. Ligue o cabo de ligação à terra A4 por debaixo do ponto de ligação à terra 2.
  • Page 75 AEC-AMC2-EMEA01 - Manual de instalação CUIDADO! Encurte os cabos externos de alimentação, de forma a que o fio de ligação à terra (amarelo/verde) seja, pelo menos, 20 mm (0,8 pol.) mais comprido do que os fios neutro e fase (azul e marrom).
  • Page 76 AEC-AMC2-EMEA01 - Manual de instalação Variações do Modo de 12 V Figura 39 Modos de 12 V com uma ou duas baterias recarregáveis O modo de 12 V pode ser configurado utilizando uma ou duas baterias recarregáveis. Para a instalação com uma bateria consulte Figura 39 à...
  • Page 77 AEC-AMC2-EMEA01 - Manual de instalação NOTA! A definição para o modo de 12 V ou de 24 V é controlada por um interruptor na fonte de alimentação. Primeiro, desligue a unidade da tensão externa e em seguida defina o modo de acordo com a seguinte figura.
  • Page 78 AEC-AMC2-EMEA01 - Manual de instalação F.01U.097.255 | V 4.0 | 2010.10 Bosch Access Systems GmbH...

  • Page 79: Piezas Incluidas

    AEC-AMC2-EMEA01 - Manual de instalación Piezas incluidas La carcasa metálica incluye los siguientes componentes: Figura 40 Piezas de la carcasa Placa para nombre Puesto de toma de tierra del AMC Carril de montaje para la fuente de alimentación y el Ranuras para cables de señal y de lectora...
  • Page 80 AEC-AMC2-EMEA01 - Manual de instalación El kit de accesorios incluye los siguientes cables. Instálelos tal y como se describe en Sección Montaje de la carcasa. Figura 41 Contenido del kit de accesorios El kit de accesorios contiene: Cable premontado para conectar el AMC a la fuente de alimentación...
  • Page 81 AEC-AMC2-EMEA01 - Manual de instalación Cable premontado con sensor de temperatura (se incluye en el paquete de la fuente de alimentación) Tres anclajes para los tornillos S8 y los tornillos para madera M6 x 50 Soporte para la fijación de los cables Antes de montar la carcasa, lleve a cabo la siguiente preparación y tenga en cuenta los siguientes aspectos.
  • Page 82 AEC-AMC2-EMEA01 - Manual de instalación Montaje de la carcasa Abra el cierre de la tapa de la carcasa con la llave correspondiente y retire la cubierta del bastidor. Monte la carcasa metálica en la posición que desee. Para ello, utilice los anclajes suministrados con la carcasa.

  • Page 83: Conexión De Los Dispositivos

    AEC-AMC2-EMEA01 - Manual de instalación Conexión de los dispositivos Figura 43 Conexión de los dispositivos ¡NOTA! En los siguientes pasos se describe cómo conectar las baterías recargables en el modo de 24 V. Si desea obtener información sobre las conexiones del modo de 12 V, consulte Sección Variaciones del modo de 12 V.
  • Page 84 AEC-AMC2-EMEA01 - Manual de instalación Una los conectores A3 a la interfaz DC (CC) de la fuente de alimentación y los pins A2 a la interfaz etiquetada como OK. Conecte el cable de toma de tierra A4 debajo del punto con toma de tierra 2.
  • Page 85 AEC-AMC2-EMEA01 - Manual de instalación ¡PRECAUCIÓN! Recorte los cables de alimentación externos, de modo que el cable con toma de tierra (amarillo/verde) sea como mínimo 20 mm (0,8 pulg.) más largo que los cables conductores (azul y marrón). De este modo, se asegurará que el cable con la toma de tierra no se desconecte de manera accidental antes que los cables conductores.
  • Page 86 AEC-AMC2-EMEA01 - Manual de instalación Variaciones del modo de 12 V Figura 44 Modos de 12 V con una o dos baterías recargables Se puede configurar el modo de 12 V con una o dos baterías recargables. Si desea instalar una sola batería, consulte la sección de la izquierda de Figura 44 y, a continuación, lleve a cabo el...
  • Page 87 AEC-AMC2-EMEA01 - Manual de instalación ¡NOTA! Un interruptor de la fuente de alimentación controla la configuración del modo de 12 o 24 V. En primer lugar, desconecte la unidad de la tensión externa y, a continuación, configure el modo a partir de la siguiente ilustración.
  • Page 88 AEC-AMC2-EMEA01 - Manual de instalación F.01U.097.255 | V 4.0 | 2010.10 Bosch Access Systems GmbH...

  • Page 89: Pièces Fournies

    AEC-AMC2-EMEA01 - Manuel d’installation Pièces fournies Le caisson métallique comprend les éléments suivants : Figure 45 Éléments du caisson Plaque signalétique Contact de mise à la terre de l'AMC Rail de montage pour PS et AMC Orifice de câble pour lecteur et câbles de signal Ouverture pour la fixation des batteries rechargeables Contact d'autosurveillance à...
  • Page 90 AEC-AMC2-EMEA01 - Manuel d’installation Le kit d'accessoires inclut les câbles suivants. Installez ces câbles comme décrit dans Figure 47. Figure 46 Contenu du kit d'accessoires Contenu du kit d'accessoires : Câble préassemblé pour connecter l'AMC à l'alimentation Câble préassemblé pour connecter les batteries rechargeables à...
  • Page 91 AEC-AMC2-EMEA01 - Manuel d’installation Câble préassemblé avec capteur de température (fourni dans l'emballage de l'alimentation) Trois vis de fixation S8 et vis à bois M6 x 50 Support pour fixation des câbles Avant l'assemblage du caisson, il convient d'effectuer les préparations suivantes et de tenir compte de certains...

  • Page 92: Montage Du Caisson

    AEC-AMC2-EMEA01 - Manuel d’installation Montage du caisson Ouvrez le couvercle du caisson à l'aide de la clé fournie à cet effet et retirez le capot du cadre pour montage mural. Installez le caisson métallique à l'emplacement de votre choix ;...

  • Page 93: Raccordement Des Périphériques

    AEC-AMC2-EMEA01 - Manuel d’installation Raccordement des périphériques Figure 48 Raccordement des périphériques REMARQUE ! Les étapes suivantes décrivent la connexion des batteries rechargeables en mode 24 V. Pour obtenir des informations sur les connexions en mode 12 V, reportez-vous à...
  • Page 94 AEC-AMC2-EMEA01 - Manuel d’installation Fixez les connecteurs A3 à l'interface PS DC et A2 à l'interface étiquetée OK. Branchez le câble de mise à la terre A4 au-dessous du point de mise à la terre 2. Jeu de câbles B : Branchez le connecteur mâle B1 au deuxième...
  • Page 95 AEC-AMC2-EMEA01 - Manuel d’installation ATTENTION ! Raccourcissez les fils d'alimentation externes de telle sorte que le fil de terre (jaune/vert) soit au moins 20 mm plus long que les fils sous tension (bleu et marron). De cette manière, le fil de terre ne pourra pas être débranché...
  • Page 96 AEC-AMC2-EMEA01 - Manuel d’installation Variations en mode 12 V Figure 49 Modes 12 V avec une ou deux batteries rechargeables Le mode 12 V peut être configuré à l'aide d'une ou de deux batteries rechargeables. Pour l'installation avec une batterie, reportez-vous à Figure 49 - à...
  • Page 97 AEC-AMC2-EMEA01 - Manuel d’installation REMARQUE ! Le réglage du mode 12 V ou 24 V est contrôlé par un interrupteur situé sur l'alimentation. Commencez par déconnecter l'unité de la tension externe, puis configurez le mode en vous reportant à l'illustration suivante.
  • Page 98 AEC-AMC2-EMEA01 - Manuel d’installation F.01U.097.255 | V 4.0 | 2010.10 Bosch Access Systems GmbH...
