Sommaire des Matières pour BenQ SP870

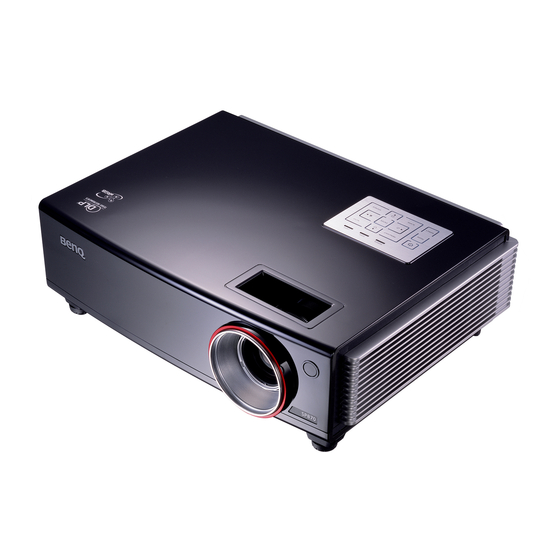

- Page 1 SP870 Projecteur numérique Manuel de l'utilisateur Bienvenue...
-
Page 2: Table Des Matières
Table des matières Consignes de sécurité Utilisation de Couleur du support de projection..........30 importantes........3 Sélection d’un mode d’image....30 Réglage précis de la qualité de l’image Introduction ........ 6 dans les modes utilisateur .....31 Caractéristiques du projecteur..6 Réglage du minuteur de Contenu de l’emballage ....7 présentation........ -
Page 3: Consignes De Sécurité Importantes
Nous vous remercions pour votre achat de ce projecteur BenQ de qualité ! Il a été conçu pour vous offrir une expérience appréciable dans des situations variées. Pour les résultats les meilleurs, veuillez lire ce manuel avec soin car il vous guide dans les menus de commande et l’utilisation. - Page 4 Dans les zones où l’alimentation secteur peut 10. N’essayez en aucun cas de démonter fluctuer ou s’interrompre, il est conseillé de l’appareil. Un courant de haute tension relier votre projecteur à un stabilisateur de circule à l’intérieur de votre appareil. Tout puissance, un dispositif de protection contre contact avec certaines pièces peut présenter les surtensions ou un onduleur (UPS).
- Page 5 BenQ, et de vous assurer qu’il est correctement installé. Si vous utilisez un kit de montage au plafond d’une autre marque que BenQ, il existe un risque de sécurité lié à l’éventuelle chute du projecteur due à un mauvais attachement, lui-même imputable à...
-
Page 6: Introduction
Introduction Caractéristiques du projecteur D’une convivialité sans pareille, ce projecteur à moteur optique hautes performances garantit une projection fiable en toute simplicité. Il présente les caractéristiques suivantes : • Correction de la couleur du support de projection permettant la projection sur des surfaces de différents coloris prédéfinis •... -
Page 7: Contenu De L'emballage
Contenu de l’emballage Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci-dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés. -
Page 8: Vue Extérieure Du Projecteur
Vue extérieure du projecteur Pied à dégagement rapide Face avant / supérieure Lentille de projection Couvercle de la lentille Tableau de commande externe (Voir page pour plus d’informations.) Molettes de mise au point et de zoom (Voir page pour plus d’informations.) Système de ventilation (entrée d’air froid) -
Page 9: Commandes Et Fonctions
Commandes et fonctions Projecteur BLANK Permet de masquer l’image à l’écran. Voir "Masquage de l’image" à la page 35 pour plus d’informations. TEMP (Voyant d'avertissement de surchauffe) S’allume lorsque la température du projecteur est trop élevée. Voir "Voyants" à la page 51 pour plus d’informations. -
Page 10: Télécommande
Télécommande Pour des détails, voir les infos fournies derrière la main MENU/EXIT Permet d’activer l’affichage des menus à l’écran. Retourne au menu précédent de l’affichage des menus à l’écran, quitte et enregistre les paramètres de menu. "Utilisation des menus à l’écran" à la page 23 Gauche/ Démarre la fonction FAQ. -
Page 11: Portée Efficace De La Télécommande
16. TIMER SET UP Évitez de fixer le rayon laser et de le diriger sur vous-même ou sur d’autres personnes. Avant Entre directement les réglages du minuteur pour toute utilisation, consultez les messages la présentation. d’avertissement au dos la télécommande. "Réglage du minuteur de présentation"... -
Page 12: Positionnement Du Projecteur
Plafond arr. est fixé au plafond, à l’envers devant l’écran. Sélectionnez ce positionnement lorsque le projecteur Procurez-vous le kit de montage au plafond BenQ chez est fixé au plafond, à l’envers derrière l’écran. votre revendeur afin de fixer votre projecteur au Cette configuration nécessite un écran de... -
Page 13: Identification De La Taille De Projection Souhaitée
à la distance de projection. BenQ vous fournit un tableau de dimensions pour écrans 4:3 afin de vous aider à déterminer l’emplacement optimal de votre projecteur. Deux dimensions sont à prendre en compte : la distance horizontale perpendiculaire au centre de l’écran (distance de projection) et la hauteur du décalage vertical du projecteur par rapport à... -
Page 14: Comment Déterminer La Position Du Projecteur Pour Une Taille D'écran Donnée
Une tolérance de 3% s’applique à ces chiffres en raison des variations des composants optiques. Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce... -
Page 15: Dimensions De Projection
Dimensions de projection Reportez-vous aux "Dimensions" à la page 53 pour le centre des dimensions de l’objectif de ce projecteur avant de calculer la position appropriée. Zoom maximum Zoom minimum Écran Centre de l’objectif Décalage vertical Distance de projection Diagonale d’écran 4:3 Distance de l’écran en mm Décalage Pieds Pouces... -
Page 16: Connexion
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : Mettez préalablement tous les appareils hors tension. Utilisez les câbles appropriés pour chaque source. Branchez les câbles correctement. Pour les raccordements illustrés ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir "Contenu de l’emballage"... -
Page 17: Connexion D'un Moniteur
Connexion d’un moniteur Si vous souhaitez visualiser un gros plan de votre présentation sur un moniteur en plus de l’écran, vous pouvez connecter la sortie de signal D-SUB OUT du projecteur à un moniteur externe à l’aide d’un câble VGA ou VGA vers DVI-A en suivant les instructions ci-dessous. -
Page 18: Connexion D'appareils Vidéo Composantes
Connexion d’appareils vidéo composantes Cette section explique comment connecter le projecteur à des périphériques vidéo au moyen de câbles vidéo. Il est recommandé d’utiliser des connexions par câble pour vos présentations vidéo. Vous pouvez connecter votre projecteur à plusieurs appareils vidéo composantes équipés des prises de sortie suivantes : •... -
Page 19: Connexion D'un Appareil Dvi-D
Connexion d’un appareil DVI-D Le projecteur est équipé d’une entrée DVI-D qui permet de le connecter à un appareil DVI-D tel qu’un lecteur de DVD. Le format DVI-D permet de transmettre directement un signal numérique à un écran numérique sans conversion du signal. -
Page 20: Connexion D'un Appareil Vidéo Composantes
Connexion d’un appareil vidéo composantes Examinez votre appareil vidéo composantes pour déterminer s’il est équipé d’une série d’interfaces de sortie vidéo composantes inutilisées : • Si c’est le cas, vous pouvez continuer à suivre cette procédure. • Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique. Pour connecter le projecteur à... -
Page 21: Connexion D'un Appareil S-Vidéo Ou Vidéo Composite
Connexion d’un appareil S-Vidéo ou vidéo composite Examinez votre appareil vidéo pour déterminer s’il est équipé d’une sortie S-Vidéo ou vidéo inutilisée : • Si les deux prises sont disponibles, utilisez la sortie S-Vidéo pour la connexion car la sortie S-Vidéo fournit une meilleure qualité... -
Page 22: Fonctionnement
Fonctionnement Mise en marche du projecteur Branchez le cordon d’alimentation au projecteur et à une prise murale. Allumez l’interrupteur de la prise murale (le cas échéant). Veuillez n’utiliser que des accessoires d’origine (p.ex. câble d’alimentation) avec l’appareil pour éviter des dangers potentiels tels que l’électrocution et l’incendie. -
Page 23: Utilisation Des Menus À L'écran
Alim. auto. désact. Désactiver Zoom numérique Désactiver Minuteur d'inactivité Verr. touches panneau Désact. Contrôleur du minuteur Désactiver Écran d'accueil BenQ RVB analogique MENU Quitter RVB analogique MENU Quitter Appuyez MENU/EXIT deux fois* sur le Utilisez pour choisir le menu CONFIG. -
Page 24: Utilisation De La Fonction De Mot De Passe
Utilisation de la fonction de mot de passe À des fins de sécurité, le projecteur est doté d’une fonction de protection par mot de passe afin d’empêcher toute utilisation non autorisée. Le mot de passe peut être défini via le menu à l’écran. Il serait gênant d’activer la fonction de mot de passe et d’oublier ensuite votre mot de passe. -
Page 25: Procédure De Rappel De Mot De Passe
Notez le numéro et éteignez votre projecteur. Contactez le Veuillez noter le code de rappel, puis contactez le service service d’assistance BenQ local pour le déchiffrer. Vous devrez peut-être à la clientèle de BenQ. fournir une preuve d’achat pour garantir que vous êtes autorisé à utiliser le projecteur. -
Page 26: Changement De Signal D'entrée
Changement de signal d’entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu’un plein écran à la fois. Lors de la mise en marche, le projecteur recherche automatiquement les signaux disponibles. Assurez-vous que la fonction Recherche auto rapide du menu SOURCE est réglée sur Activ. si vous souhaitez que le projecteur recherche automatiquement les signaux. -
Page 27: Ajustement De L'image Projetée
Ajustement de l’image projetée Ajustement de l’angle de projection Le projecteur est pourvu de 2 pieds de réglage à dégagement rapide. Ils permettent de régler la hauteur de l’image et l’angle de projection. Pour ajuster le projecteur, soulevez légèrement l’avant du projecteur et appuyez et maintenez le bouton à... -
Page 28: Correction Trapézoïdale
Correction trapézoïdale La distorsion trapézoïdale correspond au fait qu’une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. C’est le cas lorsque le projecteur n’est pas perpendiculaire à l’écran. Pour corriger ce problème, vous devez non seulement ajuster la hauteur du projecteur, mais devrez le faire manuellement en suivant l’une des étapes suivantes. -
Page 29: Sélection Du Format
Sélection du format Le format correspond au rapport entre la largeur de l’image et sa hauteur. Le format de la plupart des téléviseurs analogiques et ordinateurs est de 4:3 et le format des téléviseurs numériques et des DVD est généralement de 16:9. Le traitement numérique du signal permet aux périphériques d’affichage numérique tels que ce projecteur d’agrandir l’image et de la mettre à... -
Page 30: Optimisation De L'image
Réel : L’image est projetée selon sa résolution d’origine, et sans . Pour les signaux d’entrée avec de plus faibles conversion de pixels résolutions, l’image projetée s’affiche plus petite que si elle était Image 4:3 redimensionnée en plein écran. Si nécessaire, vous pouvez régler le zoom ou approcher le projecteur de l’écran pour agrandir la taille de l’image. -
Page 31: Réglage Précis De La Qualité De L'image Dans Les Modes Utilisateur
Signaux d’entrée vidéo : Component (YPbPr), S-Video, Video, D-Sub/Comp. (YPbPr), DVI-D (HDCP/HDMI) Mode Dynamique : Ce mode idéal pour les jeux vidéo dans un environnement normalement éclairé. Mode Standard : Ce mode est adapté pour les films et séquences vidéo aux couleurs vivantes des appareils photos ou caméscopes numériques. -
Page 32: Ajustement De Couleur
Ajustement de Couleur Sélectionnez Couleur dans le menu IMAGE et ajustez les valeurs en appuyant sur sur le projecteur ou la télécommande. Une valeur inférieure donne des couleurs moins saturées. Si le réglage est trop élevé, les couleurs de l’image seront trop vives, ce qui donnera un aspect irréaliste à... -
Page 33: Gestion Couleur 3D
Gestion couleur 3D Dans la plupart des installations, la gestion des couleurs ne sera pas nécessaire, telles que dans une salle de classe, une salle de réunion ou dans les situations où les lumières restent allumées, ou lorsque les fenêtres laissent rentrer la lumière dans la pièce. -
Page 34: Réglage Du Minuteur De Présentation
Réglage du minuteur de présentation Le minuteur de présentation permet d’indiquer à l’écran la durée d’une présentation afin de vous permettre de mieux gérer votre temps. Le Minuteur de présentation n’est disponible que lorsque le signal d’entrée est un PC ou notebook avec une prise D-SUB/ COMP. -
Page 35: Masquage De L'image
Pour annuler le minuteur, procédez comme suit. • Utilisation de la télécommande Appuyez sur TIMER ON et appuyez sur pour choisir Désact. et appuyez sur ENTER. • Utilisation des menus à l’écran Appuyez sur MENU/EXIT, puis appuyez sur jusqu’à la sélection du menu CONFIG. SYSTÈME : de base. -
Page 36: Arrêt Sur Image
Arrêt sur image Appuyez sur FREEZE sur la télécommande pour figer l’image. Le mot « Arrêt sur image » s’affiche alors dans le coin supérieur gauche de l’écran. Pour reprendre la lecture, appuyez sur n’importe quelle touche, sauf LASER sur la télécommande. Même si l’image est figée à... -
Page 37: Fonctionnement En Altitude
Fonctionnement en altitude Il est recommandé d’utiliser le Mode Haute altitude lorsque votre environnement est entre 1500 m et 3000 m au-dessus du niveau de la mer, et à une température entre 0°C et 35°C. N’utilisez pas le Mode Haute altitude si votre altitude est entre 0 m et 1500 m et la température est entre 0°C et 35°C. -
Page 38: Personnalisation Des Menus À L'écran
Éteindre le Bip de mise sous/hors tension Pour éteindre le bip, Répétez les étapes 1-2 ci-dessus. Appuyez pour choisir Bip de mise sous/hors tension et appuyez sur pour sélectionner Désact. La seule manière de changer le Bip de mise sous/hors tension est de le régler sur Activ. ou Désact. ici. La désactivation du son ou le réglage du niveau sonore n’aura pas d’effet sur le Bip de mise sous/hors tension. -
Page 39: Arrêt Du Projecteur
Arrêt du projecteur Appuyez sur Alimentation et un message de confirmation s’affiche. Si vous n’y répondez pas en quelques secondes, le message disparaît. Si vous souhaitez annuler le message, appuyez sur n’importe quelle touche, sauf LASER sur la télécommande. Évitez de fixer le rayon laser et de le diriger sur vous- •... -
Page 40: Menus D'affichage À L'écran
Menus d’affichage à l’écran Structure des menus Notez que les menus à l’écran varient en fonction du type de signal sélectionné. Quelques fonctions ne sont disponibles que lorsque certains signaux d’entrée sont utilisés. Les options des menus ne sont disponibles que lorsque le projecteur détecte au moins un signal valide. S’il n’y a pas d’équipement connecté... - Page 41 Désactiver/5 min/10 min/15 min/20 min/ Minuteur d'inactivité 25 min/30 min Verr. touches panneau Activ./Désact. Désactiver/30 min/1 h/2 h/3 h/4 h/ Contrôleur du minuteur 8 h/12 h Écran d'accueil BenQ/Noir/Bleu Refroidissement rapide Activ./Désact. Mode Haute altitude Activ./Désact. Muet Activ./Désact. Volume Param. audio Bip de mise sous/ Activ./Désact.
-
Page 42: Description De Chaque Menu
Description de chaque menu FONCTION DESCRIPTION Corrige la couleur de l’image projetée si le support de projection n’est pas Couleur du support blanc. Voir "Utilisation de Couleur du support de projection" à la page 30 de projection pour plus d’informations. Quatre options permettent de définir le format de l’image en fonction de Format votre signal d’entrée. -
Page 43: Minuteur D'inactivité
Règle le minuteur d’arrêt auto. Le minuteur peut être réglé avec une valeur Contrôleur du entre 30 minutes et 12 heures. minuteur Permet de sélectionner le logo à afficher lors de la phase de démarrage du Écran d'accueil projecteur. Quatre options sont disponibles : Logo BenQ, écran Noir ou écran Bleu. Fonctionnement... -
Page 44: Refroidissement Rapide
FONCTION DESCRIPTION Active ou désactive la fonction de refroidissement rapide. La sélection d’Activ. active la fonction et raccourcit le temps de refroidissement du projecteur de 90 à environ 30 secondes. Refroidissement Si vous essayez de redémarrer le projecteur immédiatement rapide après le processus de refroidissement rapide de 30 secondes, il refera tourner les ventilateurs pendant 60 secondes environ avant que la lampe ne s’allume. - Page 45 FONCTION DESCRIPTION FAQ - Image et installation Présente des suggestions de résolution des problèmes que vous pouvez rencontrer. FAQ - Fonctions et service Source Indique la source actuelle du signal. Mode Image Indique le mode sélectionné dans le menu IMAGE. Résolution État système actuel Indique la résolution native du signal d’entrée.
-
Page 46: Entretien
Entretien Entretien du projecteur Votre projecteur ne nécessite que peu d’entretien. La seule chose à laquelle vous devez veiller est la propreté de la lentille. La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur si d’autres pièces doivent être remplacées. -
Page 47: Informations Relatives À La Lampe
Informations relatives à la lampe Familiarisation avec les heures de la lampe Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. Pour obtenir les informations d’heures de la lampe : Appuyez sur MENU/EXIT, puis appuyez sur jusqu’à... -
Page 48: Remplacement De La Lampe
• Pour assurer une performance optimale du projecteur, il est recommandé que vous achetiez une lampe de projecteur BenQ pour remplacer la lampe. • Si le remplacement de la lampe est effectué lorsque le projecteur est fixé à l’envers au plafond, assurez-vous que personne n’est au-dessous du connecteur de la lampe pour éviter des blessures ou... - Page 49 Si vous tirez trop vite, la lampe pourrait se Mettez le projecteur hors tension et débranchez-le casser et du verre pourrait tomber dans le de la prise murale. Si la lampe est chaude, laissez- projecteur. la refroidir pendant 45 minutes pour éviter de Conservez la lampe hors de portée des vous brûler.
- Page 50 Replacez le couvercle de la lampe sur le 11. Redémarrez le projecteur. projecteur. Refermez toujours le couvercle de la lampe avant de mettre l’appareil sous tension. Réinitialiser le compteur de la lampe 12. Après le logo de démarrage, ouvrez le menu à l’écran.
-
Page 51: Voyants
Voyants Voyant État et description POWER TEMP LAMP Événements - alimentation Orange Désact. Désact. Mode veille. Vert Désact. Désact. Mise en marche. Clignotant Vert Désact. Désact. Fonctionnement normal. 90 secondes de refroidissement sont nécessaires au projecteur car il n’a pas été correctement mis hors tension et la phase de Orange Désact. -
Page 52: Dépannage
Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise CA située à Le cordon d’alimentation n’alimente pas l’arrière du projecteur et branchez-le sur la prise secteur. l’appareil en électricité. Si la prise secteur est dotée d’un interrupteur, assurez- vous que celui-ci est activé. -
Page 53: Caractéristiques
Caractéristiques Caractéristiques du projecteur Toutes les caractéristiques peuvent être modifiées sans notification préalable. Caractéristiques optiques Terminaux d’entrée Résolution Entrée ordinateur 1024 x 768 XGA Entrée RVB 1 connecteur D-Sub à 15 broches (femelle) Système d’affichage Entrée DVI-D 1-CHIP DMD Entrée signal vidéo Ouverture (nombre F) S-VIDEO F=2,4 à... -
Page 54: Fréquences De Fonctionnement
Fréquences de fonctionnement Fréquences de fonctionnement pour l’entrée RVB analogique Fréquence Fréquence Fréquence des Résolution horizontale Mode verticale (Hz) pixels (MHz) (kHz) 31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 640 x 480 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85 720 x 400 31,469... - Page 55 Fréquences de fonctionnement pour l’entrée DVI-D (HDCP) Fréquence Fréquence Fréquence des Résolution horizontale Mode verticale (Hz) pixels (MHz) (kHz) 720 x 400 31,469 70,087 28,3221 400_70 31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 640 x 480 37,500 75,000 31,500 VGA_75 43,269 85,008...
-
Page 56: Autres Informations
BenQ garantit ce produit contre tout défaut de matériel et de postes de télévision s’il n’est pas installé et utilisé fabrication, dans des conditions normales d’utilisation et de conformément aux instructions du présent manuel. - Page 57 également disponibles sur le site Web BenQ (www.BenQ.com). D’autres types de documents peuvent être disponibles à la demande. • Le service à la clientèle de BenQ fournit des réponses et de l’assistance à tous nos clients via appels téléphoniques, télécopies, messages électroniques ou sites Web. Autres informations...
