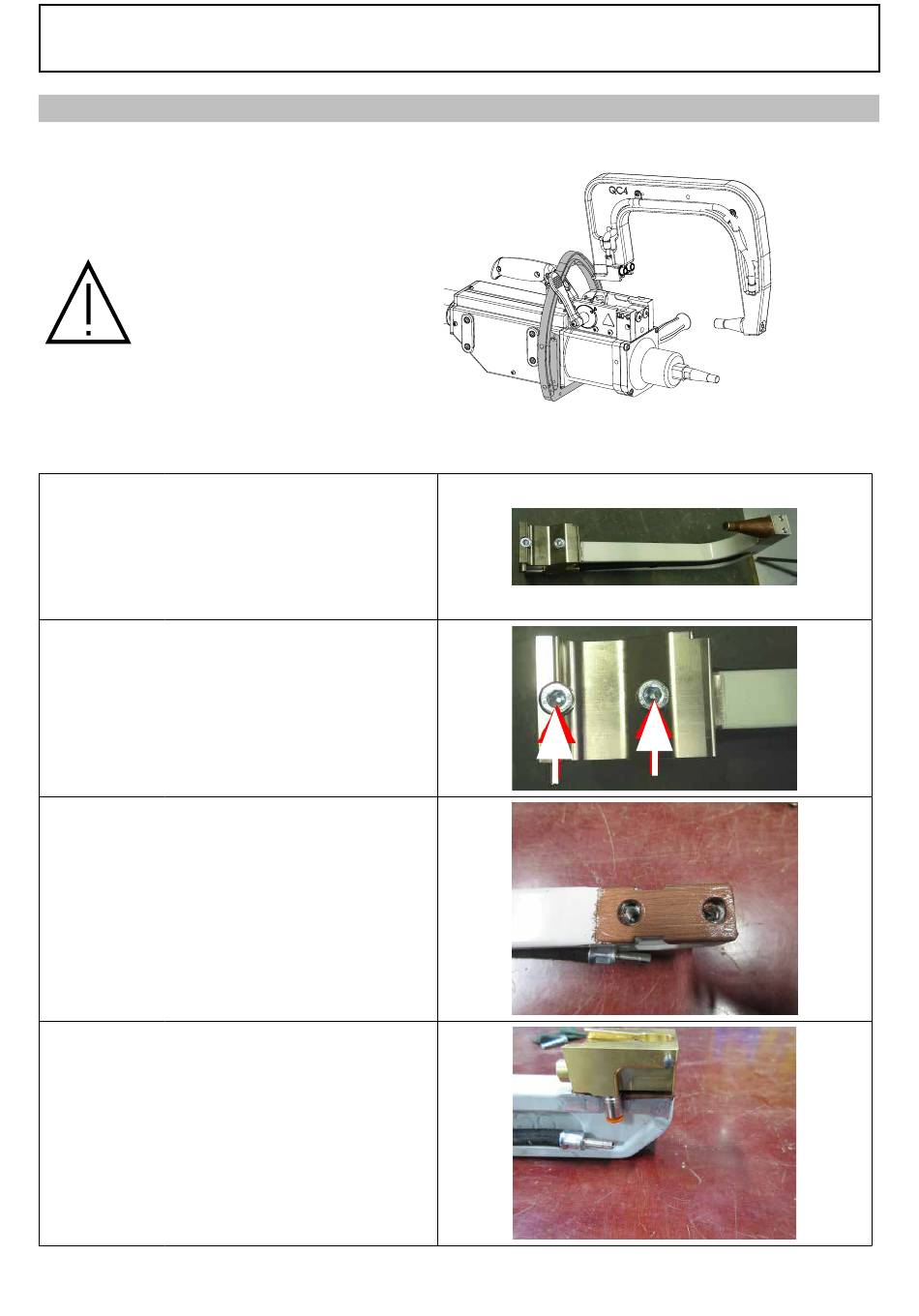

PROCÉDURE POUR CHANGER LE SOCLE QC EN QC-G SUR UNE GYSPOT BP-LQC
Attention ! Le gyro n'est pas
compatible avec le kit renove
GC/G au risque d'être bloqué
par le bras QC.
La procédure de changement du socle de bras
QC vers QC-G (064102) est liée à la procédure
de changement du support QC vers QC-G sur
GYSPOT BP.LQC (064096).
• A partir d'un bras de GYSPOT BP.LQC.
• Dévisser les deux vis de fixation du socle.
> Ne pas réutiliser les 2 vis (M8x40) pour la fixation
du nouveau socle QC-G.
• Retirer le socle du bras
• Nettoyer si besoin la surface du bras en contact
avec le socle, avec du papier à poncer « grain fin ».
Attention : Ne pas endommager la surface de
contact lors du nettoyage.
• Déposer de la graisse cuivrée, ou de la graisse gel
contact sur la surface de contact du bras.
• Placer le socle QC-G, sur le bras
• Bloquer le socle avec les deux vis fournies dans le
kit (M8x35 réf.42330). Placer les rondelles Schnorr
(M8 réf.41266) sous la tête.
• Couple de serrage : 18Nm.
2
KIT RENOVE GC/G BRAS
