3
3.4
Réglage du seuil d'alarme du
contact, V1 et V15
Les contrôleurs de débit Eletta sont testés et étalonnés selon les spécifications clients avant
.
d'être expédiés
Sans indication particulière du client quant aux valeurs de réglage du
à 50% (fluide descendant) du débit maximum,
contact, il sera réglé pour déclencher
par exemple pour un débit de 10 - 20 l/min le contact sera réglé à 15 l/min à
la descente.
Veuillez noter!! La valeur du contact est réglée sur chaque contrôleur de débit, lorsqu'ils
sont étalonnés les appareils sont donc dans des conditions optimales de débit. Nous devons
vous signaler que le profil du débit pourra être différent de celui de l'étalonnage, à cause de
la présence de vannes, de restrictions, de coudes, ou de tout autre élément perturbateur, ainsi
la valeur de coupure pourra être quelque peu différente de celle réglée en usine. Vous avez
la possibilité d'ajuster très facilement le réglage des valeurs de coupure sur site, en modifiant
la position du microswitch de façon mécanique. Pour se faire, retirez les deux vis du capot
supérieur au sommet du boîtier bleu. La molette de réglage du contact est visible par
l'ouverture. Vous trouverez sous ce capot, un petit outil qui vous servira à tourner la molette
afin d'ajuster la valeur de déclenchement du contact.
Les graduations de la molette servent à trouver approximativement la position de
déclenchement du contact pour votre application. Insérez l'outil dans un des trous de la
.
molette graduée, puis tournez cette dernière jusqu'à la position désirée
Replacez l'outil dans
son support et remontez le capot avec ses deux vis.
Si vous avez la possibilité de vérifier les débits avec un appareil tiers vous obtiendrez un
meilleur réglage de la consigne d'alarme sur site.
Replacez l'outil dans son support et remontez la capot avec ses deux vis, redémarrez ensuite
votre process.
Voir fig. 6 pour instructions.

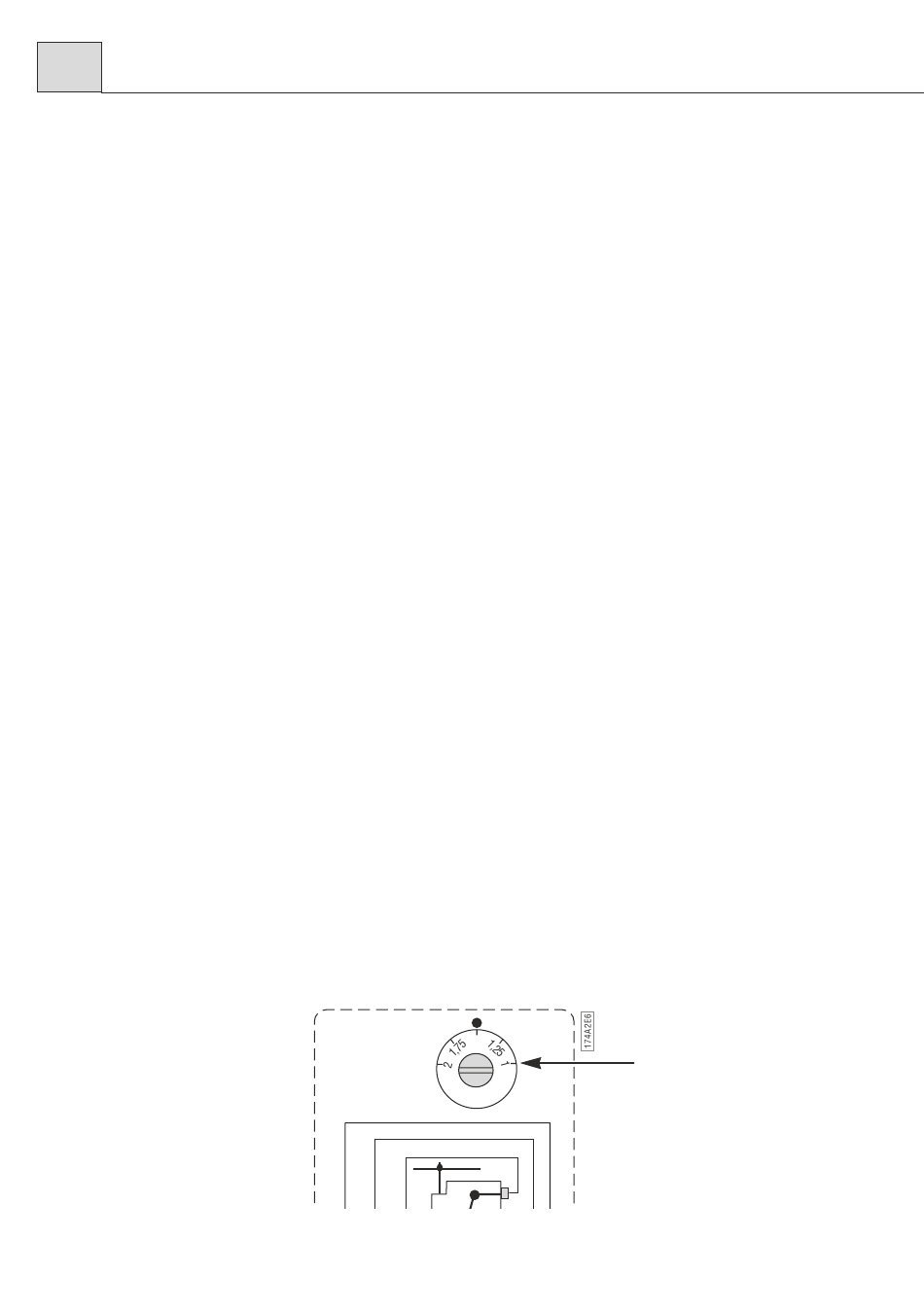

Réglage du contact sur V1/V15
1,5
Molette graduée
Figure 6B
28
40C2E14
