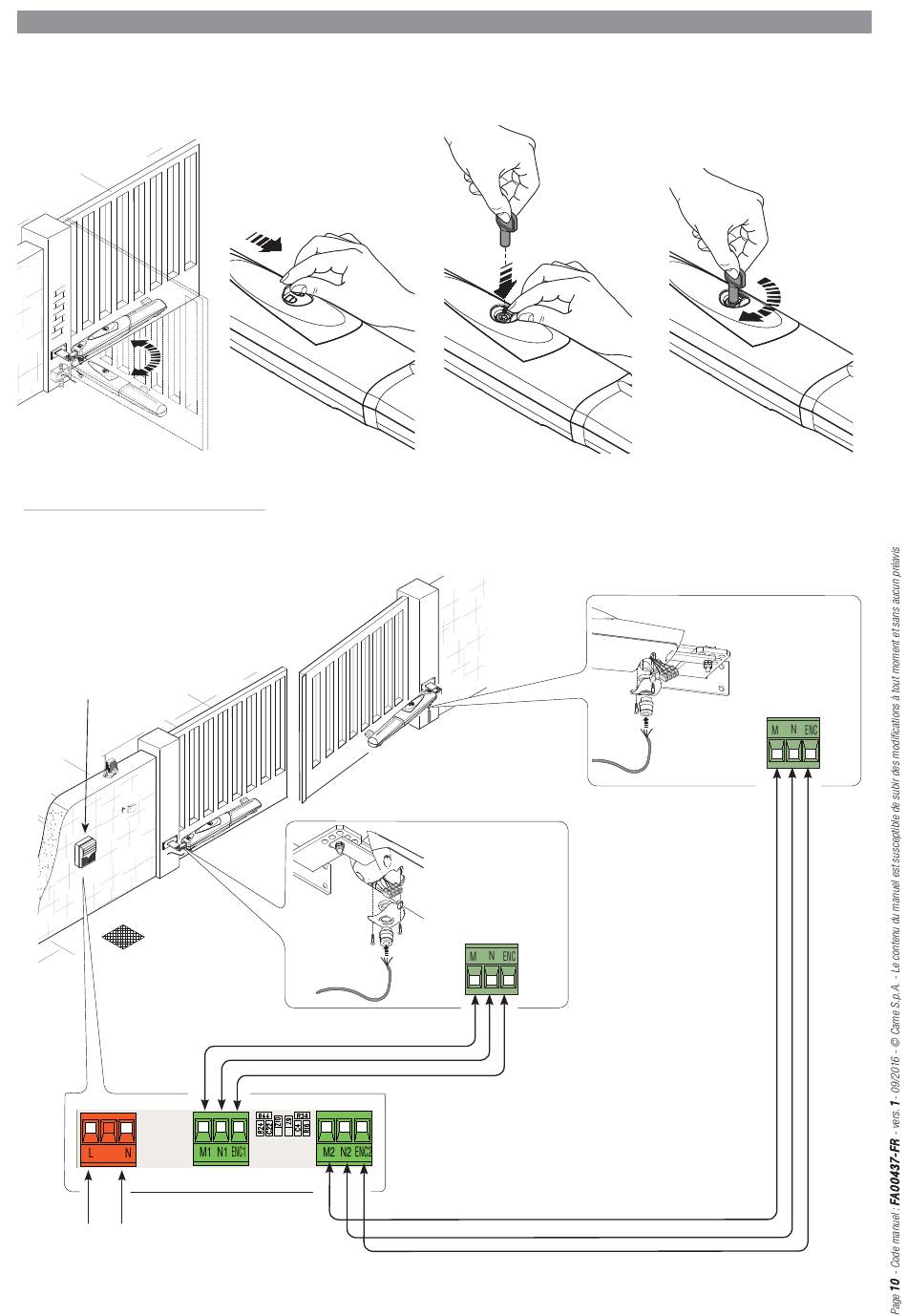

DÉBLOCAGE DU MOTORÉDUCTEUR
⚠ Mettre hors tension avant d'eff ectuer cette opération.
⚠ Le déblocage manuel du motoréducteur peut provoquer un mouvement incontrôlé du portail si ce dernier présente des problèmes
mécaniques ou s'il n'est pas équilibré.
Ouvrez le volet de protection du déblocage (en le trainant), introduisez et faites tourner la clé trilobée.
Connexions à l'armoire de commande
⚠ Attention ! Avant d'intervenir sur l'armoire de commande, mettre hors tension et déconnecter les éventuelles batteries.
Pour les opérations de connexion électrique, utilisez le boîtier et les boîtes de dérivation des connexions.
Armoire de commande ZLJ24
Alimentation
230V a.c. - 50/60 Hz
Connexion
motoréducteur
24V d.c. à action
retardée en
ouverture.
Connexion
Motoréducteur 24V
d.c. à action retardée
en fermeture.
