Accouplement entre unités SBS et DRC

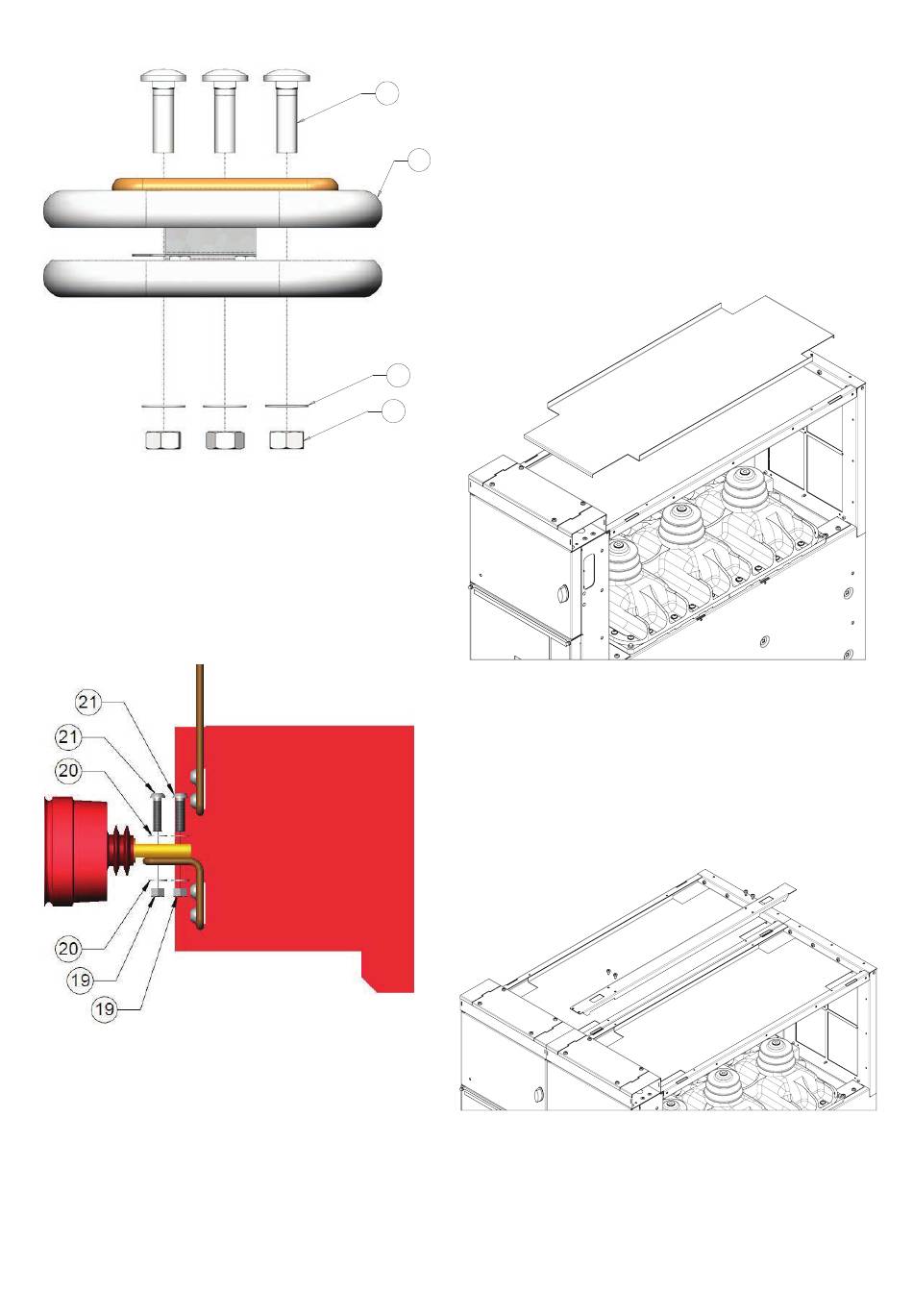

Figure 69. Kit jonction des barres - 24 kV, 630 A
Connexion des barres principales - SBS avec DRS 12-17,5 kV
- 630-800 A
32
Figure 70.
4.5.7 Réinstallation des plaques du toit
L'installation prévoit les opérations suivantes:
1) Installer la plaque du toit.
27
2) Remonter les vis enlevées lors du démontage.
3) Pour les unités d'extrémité et de sectionnement:
Installer la plaque double du toit. Il n'est pas nécessaire de
4 visser les plaques (seulement pour la version IAC 21 kA 1s).
Vérifier que la double plaque du toit est positionnée comme le
montre la figure 71.
8
7
Figure 71. Installation de la double plaque du toit
Vérifier que les bords pliés de la double plaque disparaissent
complètement en dessous de la plaque.
4) Installer le profil de jonction du toit avec six vis (vis Torx
M6x12).
Figure 72. Profilé de jonction du toit
