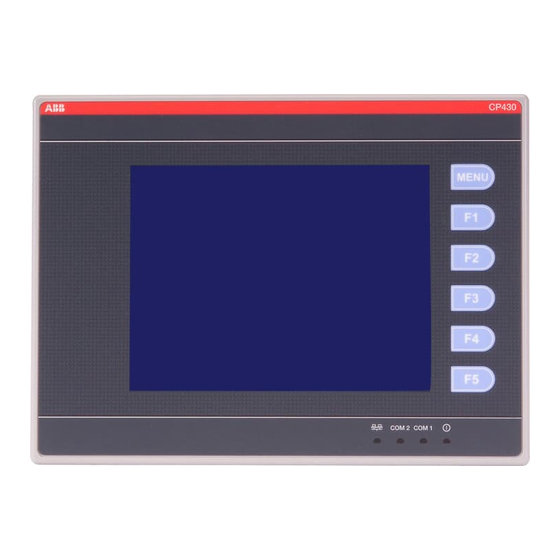

- Page 1 CP430 Manuel d’installation et d’utilisation Français ABB, 1SBC159103M0301 2007-05...
- Page 2 Numéro de document : ABB, 1SBC159103M0301 Veuillez lire l’intégralité du manuel d’installation avant d’installer et d’utiliser cet équipement. Seul un personnel qualifié est autorisé à installer, utiliser et réparer cet équipement. ABB ne pourra être tenue responsable pour tout équipement modifié, altéré ou rénové.
- Page 3 Préface ABB, 1SBC159103M0301...
-
Page 4: Table Des Matières
Pavé numérique ................. 19 Tests d’évaluation des performances et des fonctions ....20 Configuration des paramètres............. 20 Téléchargement d’une application..........21 Chargement d’une application ........... 22 Chargement/Téléchargement d'une recette ........ 24 Copie d’une application ............. 25 7.10 Mots de passe................26 ABB, 1SBC159103M0301... - Page 5 Sommaire ABB, 1SBC159103M0301...
-
Page 6: Mesures De Sécurité
– Le fournisseur ne garantit pas que le terminal opérateur est adapté à votre application particulière et n’endosse aucune responsabilité en ce qui concerne la conception, l’installation ou l’utilisation de votre produit. ABB, 1SBC159103M0301... -
Page 7: Source D'alimentation
– Le terminal opérateur et ses pièces doivent être recyclés conformément aux réglementations locales en vigueur. – Les composants suivants contiennent des substances susceptibles d’être dangereuses pour la santé et l’environnement : batterie au lithium, condensateur électrolytique et écran. ABB, 1SBC159103M0301... -
Page 8: Installation
– Terminal opérateur CP430 – 4 fixations – Connecteur d’alimentation (connecté à la prise d’alimentation 24 V DC) – Câble imprimante (seulement pour CP430 B-ETH, CP430 C et CP430 C- ETH) – Le présent manuel d’installation et d’utilisation (1SBC159103M0301) ABB, 1SBC159103M0301... -
Page 9: Spécifications Produit
Spécifications produit Spécifications produit Paramètre CP430 C-ETH CP430 C CP430 B-ETH CP430 B Panneau avant, L x H x P 195,0 x 145,0 x 4,2 mm Profondeur de montage 59,1 mm Dimensions de découpe 185,8 x 135,8 mm Indice de protection de la... - Page 10 Spécifications produit Paramètre CP430 C-ETH CP430 C CP430 B-ETH CP430 B Écran tactile Analogique Alimentation 24 V DC ± 15 %. Moins de 20 W. 0 ° à +50 °C Température d’exploitation Température de stockage -10 ° à +60 °C Humidité...
-
Page 11: Description Des Pièces
Trous de montage Touches de fonction Voyant d’alimentation Voyants de communication Lampe réseau Écran Arrière Couvercle de batterie Connexion imprimante/clavier Prise d’alimentation DC Commutateurs DIP (1-10) Réglage du contraste COM1 : RS232/RS485 Port COM2 : RS232/RS422/RS485 Connexion réseau ABB, 1SBC159103M0301... -
Page 12: Dimensions Externes Et De Découpe
Spécifications produit Dimensions externes et de découpe Unité:mm Dimensions de découpe Procédure de montage 1. Découpez le panneau avant de contrôle conformément aux dimensions (en mm) indiquées ci-dessous. ABB, 1SBC159103M0301... -
Page 13: Mise À La Terre
3. Le terminal opérateur doit être installé dans un angle de 0 à 135 comme indiqué ci-dessous. Écran Mise à la terre Pour garantir le bon fonctionnement du terminal opérateur et l’empêcher d’émettre des bruits de fréquence radio, vous devez le raccorder à une prise de terre. ABB, 1SBC159103M0301... -
Page 14: Alimentation Et Câblage
Spécifications produit Alimentation et câblage Le terminal CP430 doit utiliser un courant d’alimentation de 24 V DC et la puissance consommée est de 20 W. Avertissement : Pour éviter tout choc électrique, vérifiez que l’alimentation est hors tension avant de connecter le câble de communication/téléchargement au terminal opérateur. -
Page 15: Commutateurs Dip
Le niveau utilisateur par défaut est défini à 9 si le terminal opérateur ne demande aucun mot de passe pour commencer à fonctionner. Réservé SW10 Port Com2 Pour RS485, ce commutateur doit être sur ON. Pour RS422, ce commutateur doit être sur OFF. ABB, 1SBC159103M0301... -
Page 16: Ports De Communication
Terre de RS232 CTS signalisation RS485+ RS232 RTS Terre de signalisation RS232 CTS En option ; sortie +5 V à 100 mA En option ; sortie +5 V à 100 mA RS422 RTS+ RS422 RTS- RS422 CTS+ RS422 CTS+ ABB, 1SBC159103M0301... -
Page 17: Réglage Du Contraste De L'écran Lcd
Le potentiomètre situé à l’arrière du terminal opérateur permet de régler le contraste. Utilisez un tournevis pour faire tourner le potentiomètre (dans le sens des aiguilles d’une montre pour diminuer le contraste et dans le sens inverse des aiguilles d’une montre pour augmenter le contraste). ABB, 1SBC159103M0301... -
Page 18: Utilisation
Après le nouveau téléchargement, tous les éléments devraient passer l’autotest avec succès. Remarque : Lors de l’utilisation initiale du terminal opérateur, pensez à réinitialiser l’horloge temps réel. ABB, 1SBC159103M0301... -
Page 19: Menu Système
+ et - pour définir la valeur du champ. F3 - Copy Copie les données d’application sur un autre terminal CP430. F4 - Set Règle le contraste du panneau tactile LCD et efface la mémoire RAM des données. -
Page 20: Pavé Numérique
Utilisation Pavé numérique Le terminal CP430 présente six touches : l'une est la touche menu et les cinq autres sont des touches fonctionnelles (F1-F5), décrites ci-dessous. Appuyez sur la touche menu pour masquer le nouveau menu escamotable. Les touches fonctionnelles peuvent également être définies dans le CP400Soft et utilisées comme des «... -
Page 21: Tests D'évaluation Des Performances Et Des Fonctions
Positionnez les commutateurs DIP SW3 et SW4 sur OFF pour pouvoir exécuter les tests d’évaluation des performances et des fonctions pour le terminal CP430. Mettez le terminal opérateur sous tension pour afficher l’écran suivant : Le test d'évaluation des performances effectue un test matériel global et le test d'évaluation des fonctions permet à... -
Page 22: Téléchargement D'une Application
Utilisation Téléchargement d’une application Raccordez le port RS232 du PC au port COM1 du terminal CP430 à l'aide d'un câble TK401, ou au port COM2 à l'aide d'un câble TK402. La connexion peut également être établie conformément à l'illustration ci-dessous ; l'illustration de gauche s'applique pour COM1 et l'illustration de... -
Page 23: Chargement D'une Application
Une fois que le mot de passe correct est saisi, le terminal opérateur commence à charger l’application sur le PC. Pour en savoir plus sur la définition d’un mot de passe, consultez la section 7.10 Mots de passe. ABB, 1SBC159103M0301... - Page 24 *.V6F. Ainsi, un fichier source peut servir à des fins de maintenance et de modification. Remarque : Lors d’un premier chargement, pensez à exécuter d’abord une fois l’application, sinon, la fonction de chargement ne fonctionnera pas. ABB, 1SBC159103M0301...
-
Page 25: Chargement/Téléchargement D'une Recette
Pensez également à charger le format des recettes depuis le terminal opérateur avant de commencer l'édition d'un nouveau jeu de données de recette dans le Pour plus d'informations sur la création/l'édition de recettes, veuillez consulter le chapitre correspondant dans le manuel utilisateur du CP400Soft. ABB, 1SBC159103M0301... -
Page 26: Copie D'une Application
Utilisation Copie d’une application Pour copier une application d’un terminal CP430 sur un autre terminal CP430, sélectionnez F3 - Copy dans le menu système. Positionnez le commutateur DIP SW7 sur ON et connectez les deux terminaux opérateurs à l'aide d'un câble de téléchargement. -
Page 27: 7.10 Mots De Passe
Après avoir enregistré les mots de passe et les niveaux utilisateur, positionnez le commutateur DIP SW6 sur ON (c’est-à-dire mot de passe requis). Redémarrez le terminal opérateur et après l’autotest, l’utilisateur sera invité à saisir un mot de passe pour exécuter le terminal opérateur. ABB, 1SBC159103M0301... - Page 28 Par conséquent, ce bouton peut être utilisé pour augmenter ou réduire les droits d’un utilisateur pendant que le terminal opérateur est en cours de fonctionnement. La procédure de configuration d’un bouton d’action est décrite dans le manuel utilisateur du CP400Soft. ABB, 1SBC159103M0301...
- Page 29 L’utilisateur doit saisir le mot de passe correct pour copier une application d’un terminal CP430 sur un autre terminal. Notez que la définition de ce mot de passe est différente de celle des mots de passe définis dans les scénarios 1 à...
- Page 30 France ABB France Division Produits Automation Activité Basse Tension 300 rue des Prés Seigneurs ZA La Boisse - BP 90145 01124 Montluel Cedex France www.abb.fr...
