COMMUNICATION
Communication avec la pompe à chaleur
air/eau
Si la pompe à chaleur air/eau est raccordée à VVM S320,
elle est raccordée au bornier X30:1 (GND), X30:3 (B) et
à X30:4 (A) sur la carte électronique AA2.

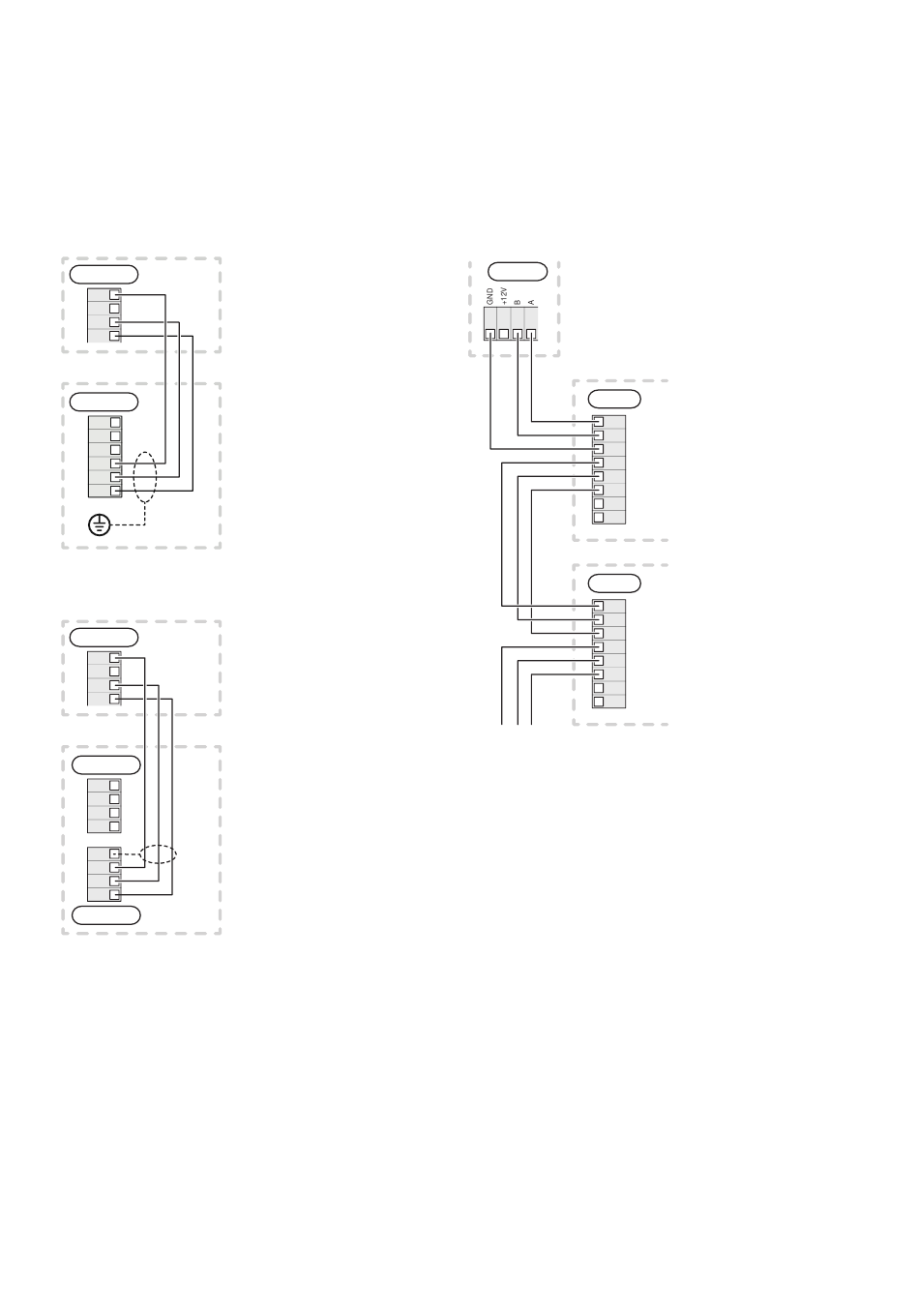

VVM S320 et F2040 / NIBE SPLIT HBS 05
VVM S320
Inomhusmodul
AA2-X30
GND 1
+12V 2
B 3
A 4
F2040 / HBS 05
AA23-X4
GND 6
B 5
A 4
GND 3
B 2
A 1
VVM S320 et F2120
VVM S320
Inomhusmodul
AA2-X30
GND 1
+12V 2
B 3
A 4
F2120
AA2-X23
4
GND 3
B 2
A 1
4
GND 3
B 2
A 1
AA2-X22

Accessoires de raccordement

Les instructions concernant le raccordement d'un acce-
ssoire sont fournies dans le manuel de l'accessoire.
Consultez la section « Accessoires » pour obtenir la liste
des accessoires compatibles avec VVM S320. Le bran-
chement pour la communication avec les accessoires
les plus courants est présenté ici.

Accessoires avec carte d'accessoires (AA5)

Les accessoires contenant une carte d'accessoires (AA5)
sont raccordés au bornier AA2-X30:1,3,4 dans
VVM S320. Utilisez un câble de type LiYY, EKKX ou
équivalent.
26 Chapitre 5 | Branchements électriques
Si plusieurs accessoires doivent être raccordés, conne-
ctez la première carte d'accessoire directement au bor-
nier dans VVM S320. D'autres cartes auxiliaires sont
branchées en série à la première.
Étant donné qu'il existe différents branchements pour
les accessoires avec cartes d'accessoires (AA5), lisez
toujours les instructions du manuel de l'accessoire que
vous allez installer.
VVM S320
AA2-X30
1 2 3 4
Accessoire 1
AA5-X4
1 A
2 B
3 GND
A
4
B
5
GND
6
7
8
Accessoire 2
AA5-X4
A
1
B
2
3 GND
4 A
5 B
6 GND
7
8
NIBE VVM S320
