Démontage de la section à piston
Retirer le corps pilote après avoir desserré et retiré les boulons. Dans ce processus, faire
attention de ne pas perdre les tubes de connexion (2). Retirer le piston et le cylindre du
corps principal. Enlever ensuite les segments de piston et les anneaux de tension du
piston.
Note: Ne pas appliquer une trop grande force en retirant les segments de piston et les
anneaux de tension. Inspecter l'intérieur du cylindre, l'extérieur des segments de piston,
le petit trou dans le piston et les joints pour détecter toute faille ou anomalie éventuelle.

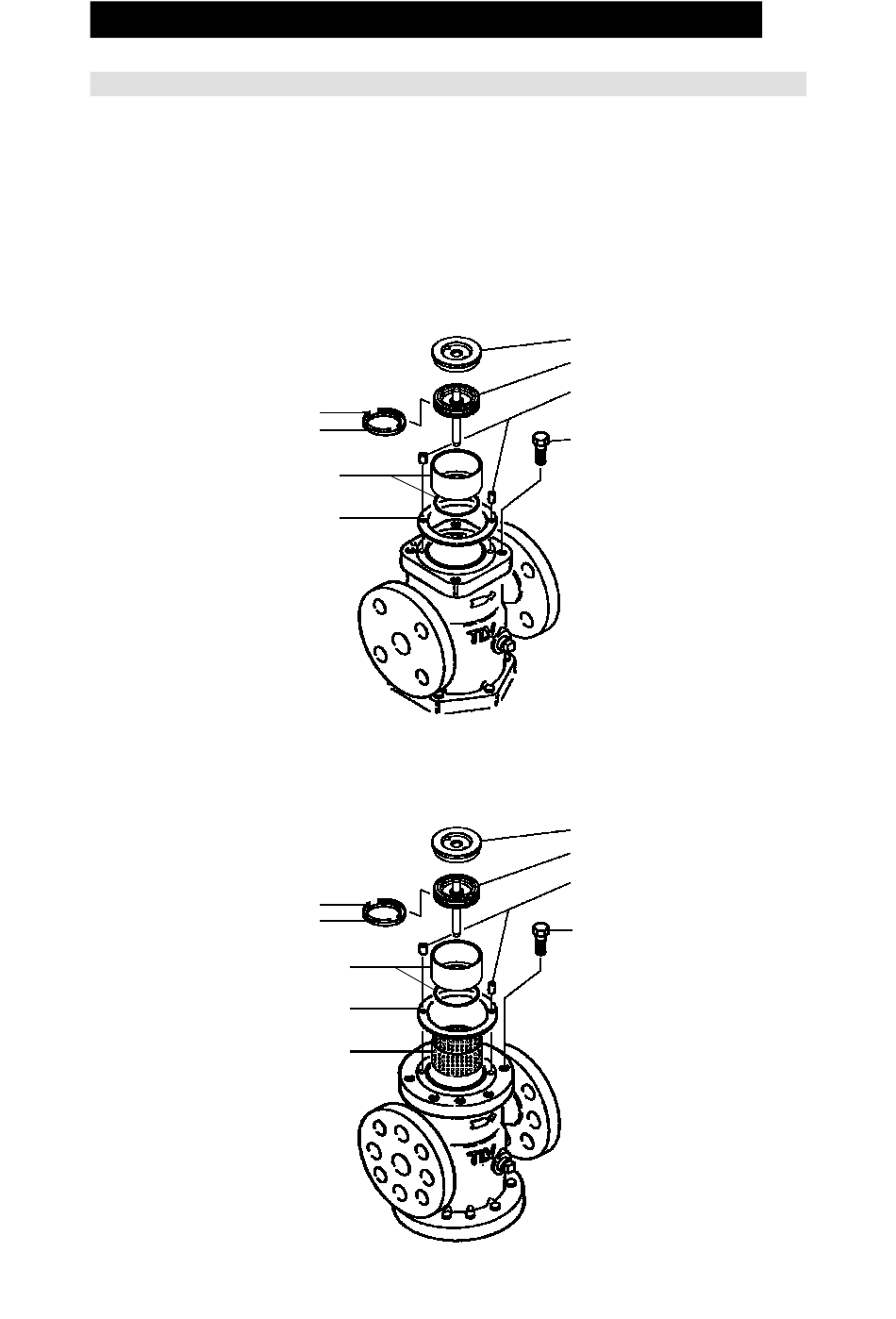

DN 15 – 50
Segment de piston
Anneau de tension
Cylindre (avec joint)
Joint corps pilote inférieur
DN 65 – 100
Segment de piston
Anneau de tension
Cylindre (avec joint)
Joint couvercle pilote
Silencieux
Retenteur de piston
Piston
Tubes de connexion
Boulon
Retenteur de piston
Piston
Tubes de connexion
Boulon
172-65169F-01 (MC-COS Multi-control valve) 2 Feb 2006
23
