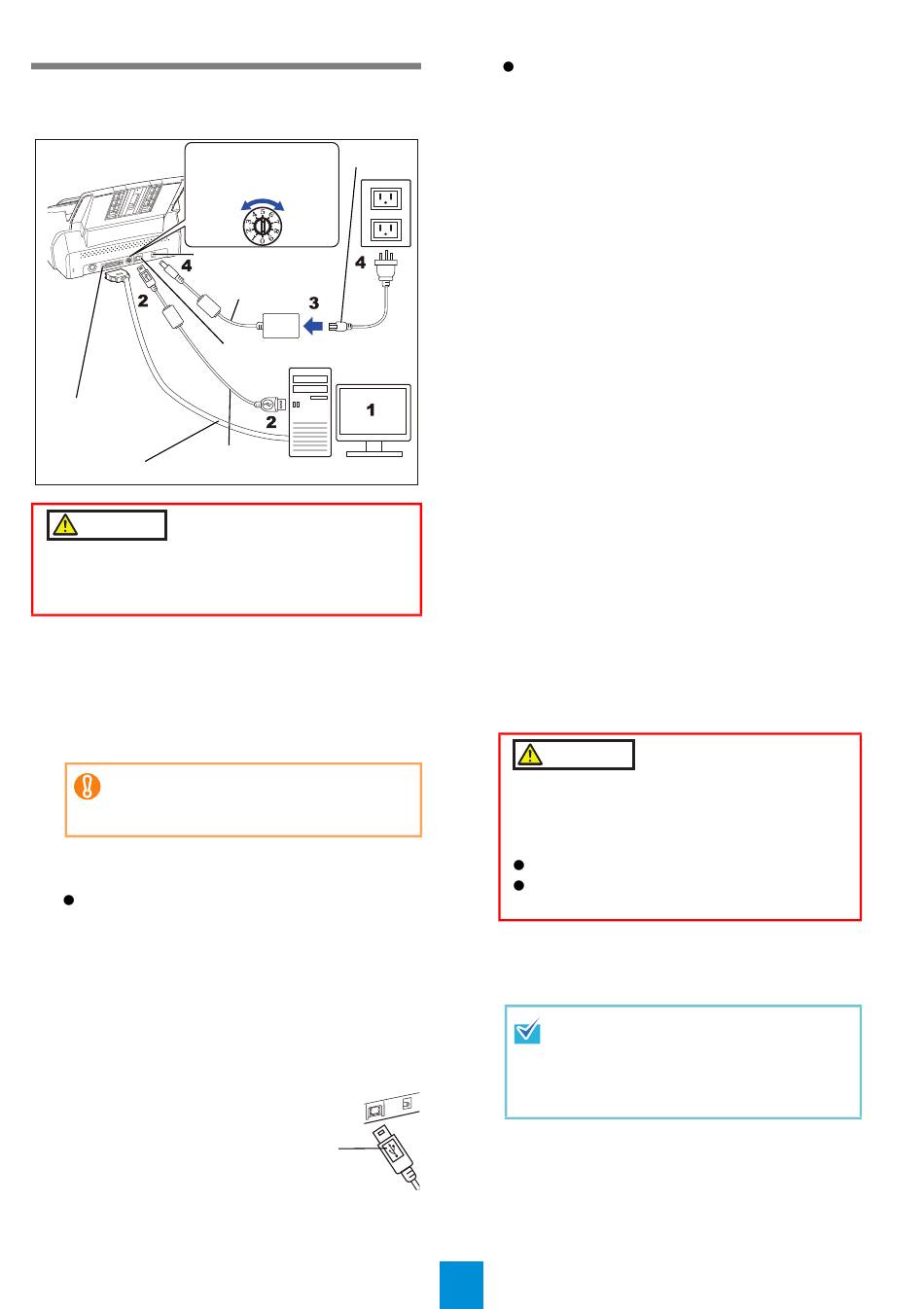

Brancher les câbles
Branchez les câbles de la manière suivante.
commutateur ID
[fi-6140Z/fi-6240Z]
prise d'alimentation
connecteur SCSI
[fi-6140Z/fi-6240Z]
câble SCSI
câble USB
[fi-6140Z/fi-6240Z]
ATTENTION
Utilisez uniquement l'adapteur c.a. fourni.
Faute de quoi, le scanneur pourrait ne pas
fonctionner.
1.
Assurez-vous que l'ordinateur est éteint.
2.
Connectez le scanneur à l'ordinateur avec
un câble USB ou SCSI.
La connexion SCSI est uniquement accueillie
par les modèles fi-6140Z/fi-6240Z.
Vous ne pouvez pas brancher
simultanément un câble USB et un
câble SCSI.
Respectez les conditions et précautions
suivantes :
Câble USB
-Utilisez le câble USB fourni.
-Si vous utilisez un concentrateur USB,
assurez-vous de bien le brancher sur le port
USB de l'ordinateur.
-Si vous optez pour le bus USB 2.0, assurez-
vous d'utiliser le port et le concentrateur
adéquats. Le temps de numérisation sera
réduit si vous utilisez un bus USB 1.1.
-Branchez le câble
USB de manière que
le symbole USB soit
orienté vers vous.
câble c.a.
SCSI
adapteur c.a.
connecteur USB
symbole
USB
Câble SCSI
-Le câble SCSI et la carte SCSI sont des
accessoires vendus séparément.
Câble SCSI
Un connecteur à pas étroit 50 broches doit
être branché sur le scanneur, tandis que
l'autre bout du câble doit pouvoir accueillir
le connecteur de la carte SCSI sur
l'ordinateur.
Carte SCSI
Nous vous invitons à utiliser une des cartes
proposées sur le site Web suivant :
http://www.fujitsu.com/
-Si vous décidez de brancher le scanneur
sur une guirlande SCSI, il devra être le
dernier périphérique branché.
-Attention à ne pas endommager les broches
du connecteurs lorsque vous le branchez
sur l'ordinateur.
-Le réglage par défaut de l'identification
SCSI est [5]. Si un autre périphérique utilise
la même identification, modifiez celui du
scanneur.
entre 0 et 7: disponible
8, 9
: définir sur la valeur par défaut
(SCSI ID=5)
3.
Branchez le câble c.a. sur l'adapteur c.a.
(désormais nommé « câble
d'alimentation »).
AVERTISSEMENT
Utilisez uniquement le câble d'alimentation
fourni.
Pour éviter une électrocution ou un
dommage du scanneur, évitez :
d'utiliser un câble d'alimentation différent;
d'utiliser le câble d'alimentation fourni sur
d'autres périphériques.
4.
Branchez le câble d'alimentation sur la
prise d'alimentation du scanneur et sur la
prise de courant.
Le câble branché sur la prise, la
touche [Power] du panneau de
commande du scanneur clignotera
une fois. Notez que ceci est une
diagnose initiale et non un défaut.
