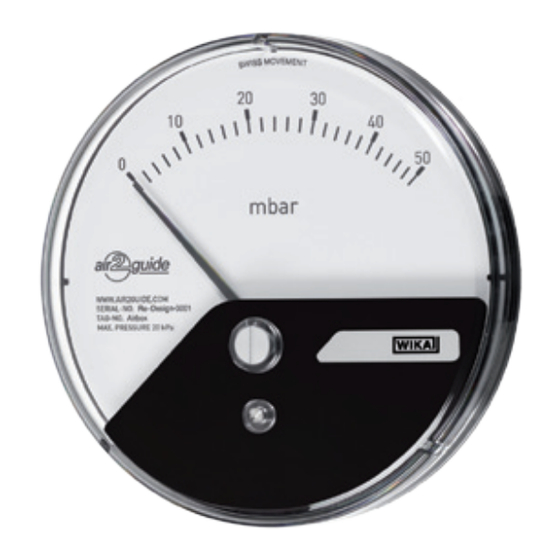

Eco differential pressure gauge model A2G-05

Eco-Differenzdruckmessgerät Typ A2G-05

Manomètre pour pression différentielle Eco type A2G-05

Manómetro de presión diferencial Eco modelo A2G-05

Manometro differenziale Eco modello A2G-05

Eco differential pressure gauge model A2G-05

Operating instructions

Betriebsanleitung

Mode d'emploi

Manual de instrucciones

Manuale d'uso

Table des Matières

Chapitres

Sommaire des Matières pour WIKA A2G-05

Page 1 Mode d'emploi Manual de instrucciones Manuale d'uso Eco differential pressure gauge model A2G-05 Eco-Differenzdruckmessgerät Typ A2G-05 Manomètre pour pression différentielle Eco type A2G-05 Manómetro de presión diferencial Eco modelo A2G-05 Manometro differenziale Eco modello A2G-05 Eco differential pressure gauge model A2G-05...
Page 2 23-31 Manual de instrucciones modelo A2G-05 Página 33-41 Manuale d'uso modello A2G-05 Pagina 43-51 © 2012 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. WIKA is a registered trademark in various countries. ® WIKA ist eine geschützte Marke in verschiedenen Ländern.
Page 3: Table Des Matières
Contents Contents General information Safety Specifications Design and function Transport, packaging and storage Commissioning, operation Zero point adjustment Options and accessories Maintenance and cleaning Disposal WIKA operating instructions air2guide model A2G-05...
Page 4: General Information
The general terms and conditions contained in the sales ■ documentation shall apply. Subject to technical modifications. ■ Further information: ■ - Internet address: www.wika.de / www.wika.com www.air2guide.com - Relevant data sheet: PM 07.42 WIKA operating instructions air2guide model A2G-05...
Page 5: Safety
The instrument has been designed and built solely for the intended use described here, and may only be used accordingly. The manufacturer shall not be liable for claims of any type based on operation contrary to the intended use. WIKA operating instructions air2guide model A2G-05...
Page 6: Personnel Qualification
Instruments bearing this mark comply with the relevant European directives. 3. Specifications Pressure limitation Steady: Full scale value Fluctuating: Full scale value Overpressure safety Plus and minus side 20 kPa Max. working pressure (static pressure) 20 kPa WIKA operating instructions air2guide model A2G-05...
Page 7: Design And Function
IP 54 per EN 60529 / lEC 529, optional IP 65 EMC directive Per EN 61000-6-4 and EN 61000-6-2 (cable length max. 30 m) For further specifications see WIKA data sheet PM 07.42 and the order documentation. 4. Design and function...
Page 8: Transport, Packaging And Storage
If a different installation position is required please specify when ordering. Gauges with high pressure ranges can be installed in different non-vertical mounting position, by simply adjusting the zero point. WIKA operating instructions air2guide model A2G-05...
Page 9 1. Fasten the mounting ring using the supplied three screws. 2. Insert the measuring instrument into the mounting ring. 3. Turn the measuring instrument clockwise or anti-clockwise, until an exactly horizontal positioning is reached. WIKA operating instructions air2guide model A2G-05...
Page 10: Zero Point Adjustment
The mark pointer indicates the maximum allowable differential pressure on the dial. It can be adjusted manually to the desired value. Standard accessories 3 mounting screws Measuring hose Plastic, for inner diameter 4 or 6 mm, reels available at 25 m WIKA operating instructions air2guide model A2G-05...
Page 11: Maintenance And Cleaning
10. Disposal Incorrect disposal can put the environment at risk. Dispose of instrument components and packaging materials in an environmentally compatible way and in accordance with the country- specific waste disposal regulations. WIKA operating instructions air2guide model A2G-05...
Page 12 WIKA operating instructions air2guide model A2G-05...
