OPTIOnAL-SCHABLOne CMT300-T129 Und CMT300-T190

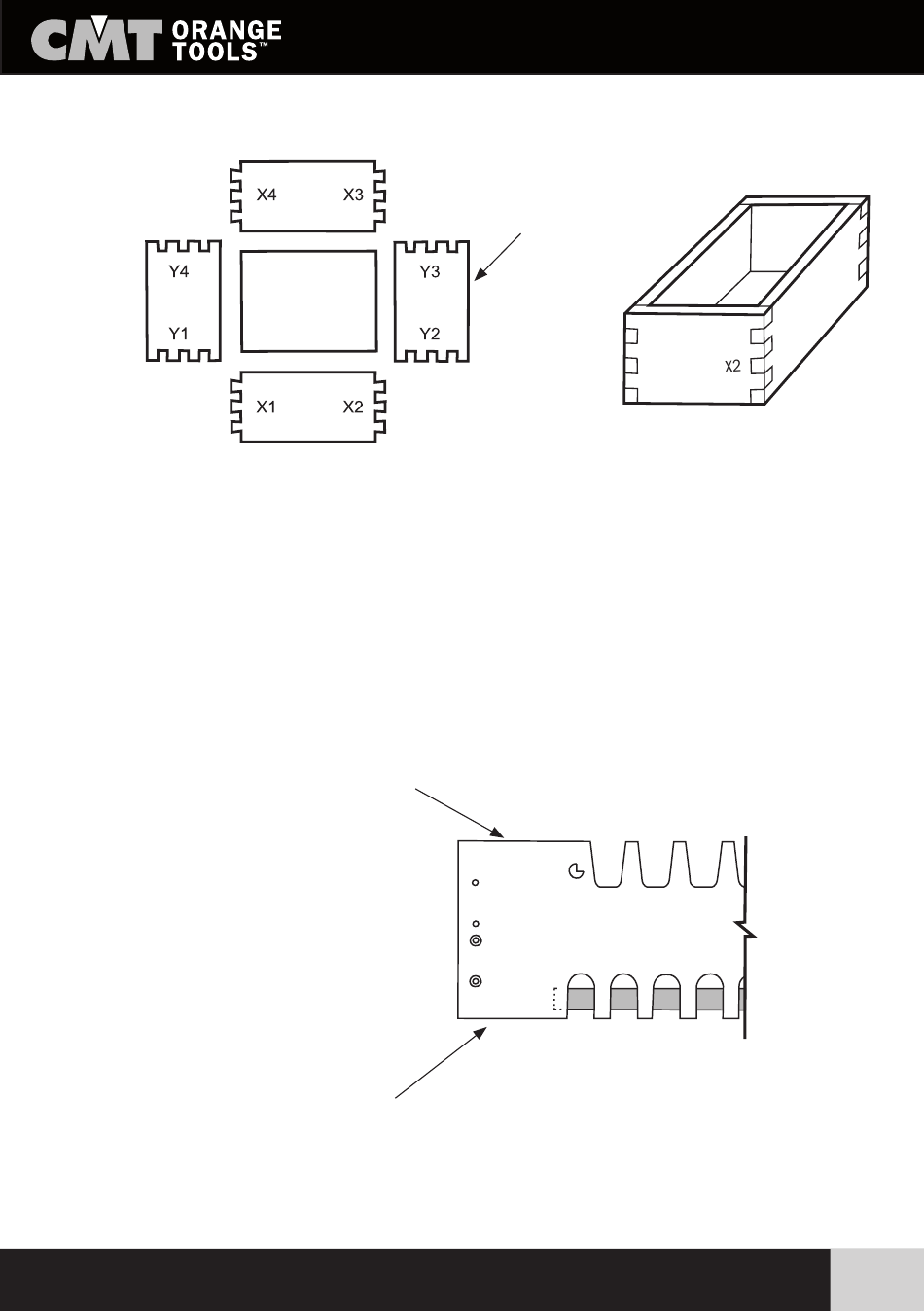

Beispiel für die Ausführung einer Lade mit Schablone CMT300-T129 und CMT300-T190:
Rückseite
zerlegte
Schublade
X3
X4
Y4
Y3
Y1
Rechte
Linke
Seite
Seite
Y2
X1
Front
Mit jedem fertigen Durchgang stellen Sie eine Verbindung X1, X2 ..., Y1, Y2 ... her, für eine komplette Schublade
sind also 8 Zyklen erforderlich.
Benutzung der beiden Seiten:
Der ersten Teil der Schablone (mit geraden Rillen) dient zum Ausführen der X (X1, X2 ...) mit einem CMT-
Schwalbenschwanzfräser und dem entsprechenden Führungsring.
Der zweite Teil der Schablone (Schwalbenschwanz) dient zum Ausführen der Y (Y1, Y2 ...) mit einem geraden
CMT-Fräser und dem entsprechenden Führungsring.
zweite Seite der Schablone
(mit geradem Fräser benutzen)
erste Seite der Schablone
(mit Schwalbenschwanzfräser benutzen)
81
