Daikin EKWUFHTA1V3 Manuel D'installation

MANUEL D'INSTALLATION
Unité de base Multi-Zoning 230 V
1 Volume de livraison
1x
2 Concernant ce manuel d'utilisation
Lire attentivement l'intégralité de ce manuel d'utilisation avant d'utiliser la base.
Le manuel d'utilisation doit être conservé et transmis à l'utilisateur suivant.
https://qr.daikin.eu?N=EKWUFHTA1V3
Les symboles suivants montrent
un avertissement concernant la tension électrique,
une information importante.
3 Sécurité
3.1 Utilisation conforme aux dispositions
La base sert
• au montage d'une régulation par pièce avec jusqu'à 10 zones pour systèmes
de chauffage et de refroidissement,
• au raccordement de jusqu'à 18 actionneurs et 10 thermostats d'ambiance,
• au raccordement d'actionneurs avec le sens d'action NC (Normaly closed) ou
NO (Normaly open), selon le régulateur utilisé,
• au raccordement d'une horloge de commutation externe,
• au raccordement d'une pompe ou d'une chaudière, d'un générateur de si-
gnaux CO, d'un limiteur de température ou d'un capteur de point de rosée en
fonction du type utilisé,
• à l'installation sur un lieu fixe.
Toute autre utilisation, les modifications ou les transformations sont formelle-
ment interdites et provoquent des risques pour lesquels le fabricant décline toute
responsabilité.
3.2 Consignes de sécurité
Toutes les consignes de sécurité de ce manuel doivent être respectées afin
d'éviter les accidents de personnes et les dommages matériels.
AVERTISSEMENT
Danger de mort dû à l'a tension électrique présente sur la station de base !
• Avant l'ouverture, couper la tension réseau et sécuriser contre le redémarrage.
• L'appareil peut être ouvert uniquement par un spécialiste autorisé.
• Débloquer les tensions externes présentes et sécuriser contre le redémarrage.
• Utiliser le produit uniquement s'il est en parfait état technique.
• Ne pas exploiter l'appareil sans couvercle.
• Aucune personne (y compris les enfants) avec des facultés physiques, sensi-
tives ou mentales réduites, inexpérimentées ou manquant de connaissances
sur ce produit n'est autorisée à utiliser ou à travailler avec ce produit. Le cas
échéant, ces personnes doivent être surveillées par une personne respon-
sable de leur sécurité ou obtenir des consignes d'utilisation de sa part.
• S'assurer qu'aucun enfant ne puisse jouer avec le produit. Le cas échéant,
les enfants doivent être surveillés.
• En cas d'urgence, la régulation d'ambiance complète doit être mise hors tension.
3.3 Conditions personnelles requises
L'installation électrique doit être réalisées conformément aux dispositions na-
tionales actuelles et aux règlements des producteurs-distributeurs d'électricité
locaux. Ce manuel requiert des connaissances spécialisées correspondant à un
niveau de formation reconnu par l'état dans les professions suivantes :
• Mécanicien/ne d'installation dans la technique sanitaire, de chauffage ou de
climatisation
• Monteur d'installations électriques ou
• électronicien/ne
selon les titres professionnels reconnus en République Fédérale d'Allemagne et
les diplômes comparables dans le droit communautaire européen.
2x
T4AH

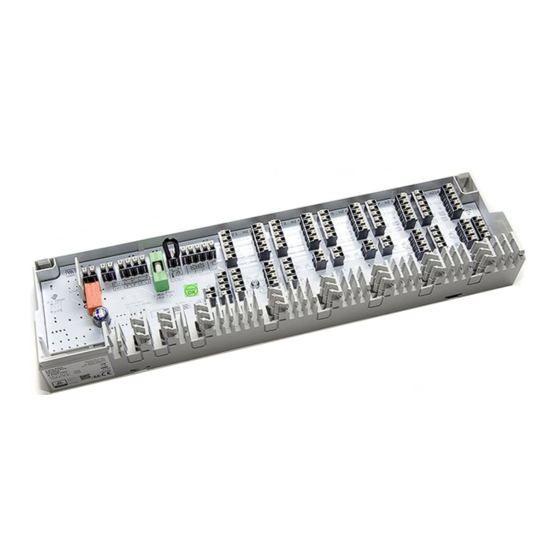

4 Vue d'ensemble de l'appareil
4.1 Raccords et affichages
L'équipement complet est représenté ci-dessous. Quelques positions peuvent
être impossibles en fonction de la base existante.
1 2 3 4 5 6 7
14 13
1 Raccord chaudière
2 Raccord pompes
3 Raccord conducteur de protection
(uniquement avec 230 V)
4 Alimentation électrique
5 Fusible
6 Limiteur de température ou cap-
teur de point de rosée
7 Canal de baisse de température
minuterie externe
4.2 Caractéristiques techniques
Tension d'exploitation :
Puissance absorbée 230 V :
Protection 230 V :
Nombre de zones de chauffage : 10
Actionneurs à raccorder Type
10 zones chauffantes :
Différences par rapport aux données ci-dessus concernant les actionneurs
Courant d'actionnement par actionneur : max. 500 mA (à 230 V)
Commande pompes/chaudière
,
Puissance de commutation :
Retard de mise en circuit :
Temps d'arrêt fixe/réglable :
Fonction de protection de pompe : 14 jours pour 1 Min
Sens d'action :
Température ambiante :
Température de stockage :
Humidité ambiante :
Température contrôle de billage : Terminal 100 °C
Niveau d'encrassement :
Tension assignée de tenue aux chocs : 1500 V
Classe ERP selon EU 811/2013 : 1=1 %
Classe de protection 230V :
Type de protection :
Mode de fonctionnement :
Dimensions (l x H x P) :
4.3 Conformité
Ce produit comprend le marquage CE et satisfait ainsi aux exigences des directives :
• 2014/30/EU avec modifications « directive du Conseil sur le rapprochement
des législations des États Membres concernant la compatibilité électromag-
nétique »
• 2014/35/EU avec modifications « directive du Conseil sur le rapprochement
des législations des États Membres concernant le matériel électrique dans
certaines limites de tension »
• 2011/65/EU « Directive du Conseil sur la limitation de l'utilisation de certai-
nes substances dangereuses dans les équipements électriques et électro-
niques »
Pour l'installation complète, des exigences de protection supplémentaires dont
le respect est la responsabilité de l'installateur, peuvent s'appliquer.
EKWUFHTA1V3
8 9 10
12 11
8 Change Over Chauffage/
Refroidissement
9 Raccord régulateur
10 LEDs
11 Décharge de traction
12 Raccord actionneur
13 Commutateur DIP
14 Contacts pour couvercle de boitier
avec horloge système intégrée
230 V ±10 %, 50 Hz
max. 50 VA
T4AH
EKWCVATR1V3
max. 18 actionneurs
2 A, 200 VA à induction
2 min
2 min / 5 - 15 min
NC ou NO
de 0 à +50° C
de -20 à +70° C
80 % sans condensation
Boîtier en plastique: 75 °C
2
II
IP 20
Type 1 / type 1.C
90 x 326,5 x 50 mm
1
