Les données répertorient les tailles de fusibles et de
fils (75° C cuivre) pour tous les modèles, notamment
les tailles les plus couramment utilisés pour le
chauffage. Est également représenté le nombre de
circuits électriques de terrain requis pour les différents
modèles avec chauffage.
La plaque signalétique de l'appareil indique un
« Fusible de relais de temporisation maximale » ou
disjoncteur devant être utilisé avec l'équipement. La
taille correcte doit être utilisée pour bien protéger
le circuit, et également assurer qu'il n'y aura pas de
déclenchement intempestif, en raison du courant
de démarrage élevé momentanée du moteur du
compresseur.
Acheminez tous les fils de terrain sur la droite
du blindage du fil, comme indiqué sur l'étiquette
d'acheminement du circuit de la figure 1.8 (et aussi
sur les systèmes muraux).

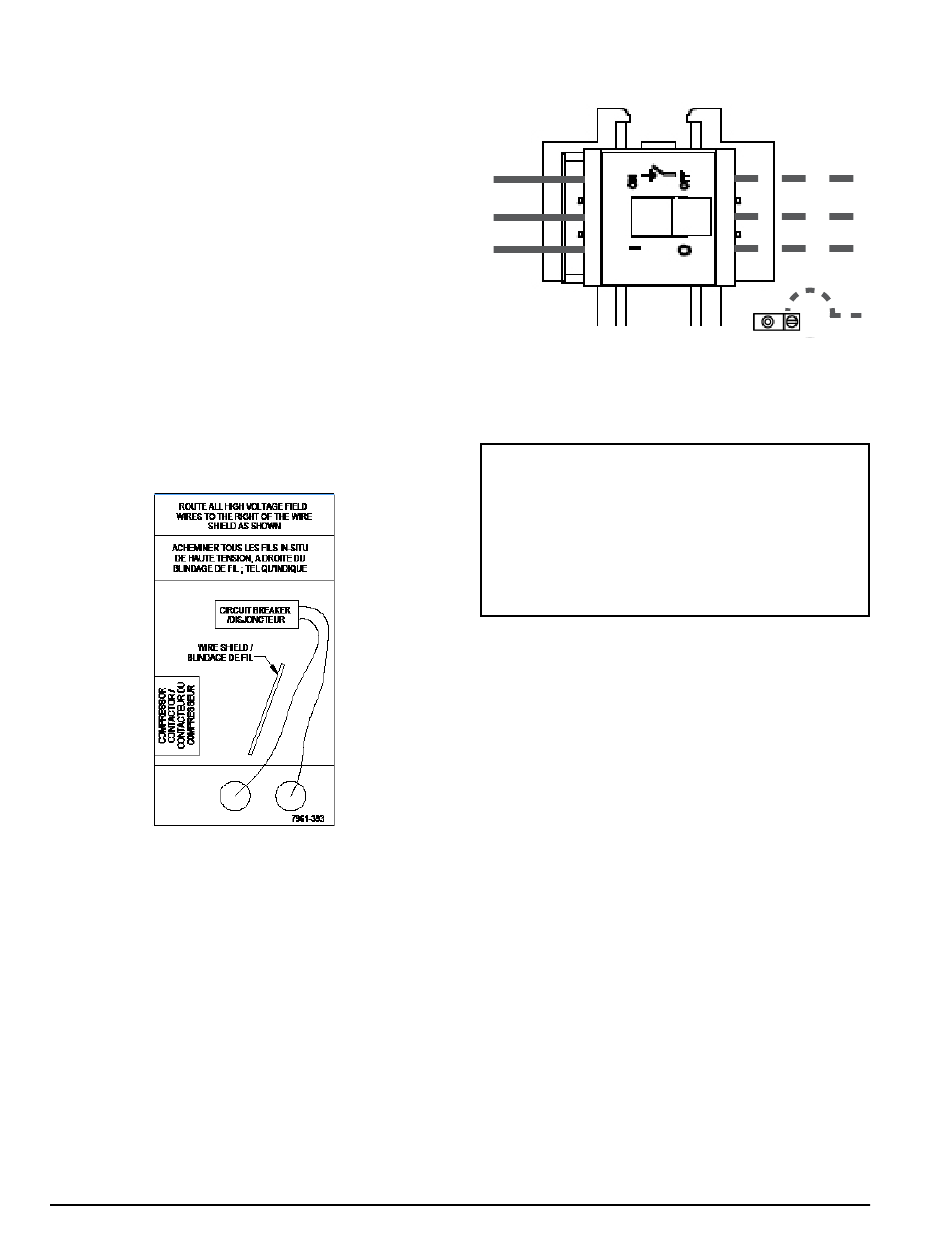

FIGURE 1.8
Étiquette d'acheminement du circuit
Voir Figure 1.9 pour retrouver les points d'ancrage VCA.
La porte d'accès de déconnexion de cet appareil,
peut être verrouillé pour empêcher d'accéder et de
débrancher de façon interdite. Pour pouvoir verrouiller,
plier la languette située dans le coin inférieur gauche
de l'ouverture de débranchement, sous le panneau
d'accès de débranchement droit. Cette languette va
maintenant s'aligner avec la fente dans la porte. Une
fois fermée, un cadenas peut être placé dans le trou de
la languette, afin de prévenir toute entrée.
Manuel 2100F642
Page
16 sur 86
FIGURE 1.9
Points d'ancrage du câblage de l'alimentation CA
Câblage
d'usine
NOTE : Les points d'ancrage du câblage sur les modèles
à accès à droite sont présentés ici ; les modèles à
accès à gauche seront symétriques à cette image.
IMPORTANT
277/380/575 Le matériel mono et triphasé
utilise des transformateurs de tension à double
primaire. Tout le matériel quitte l'usine câblé
sur branchement 575 V. Il est très important
qu'une prise à la tension correcte soit utilisée.
Câblage
de terrain
