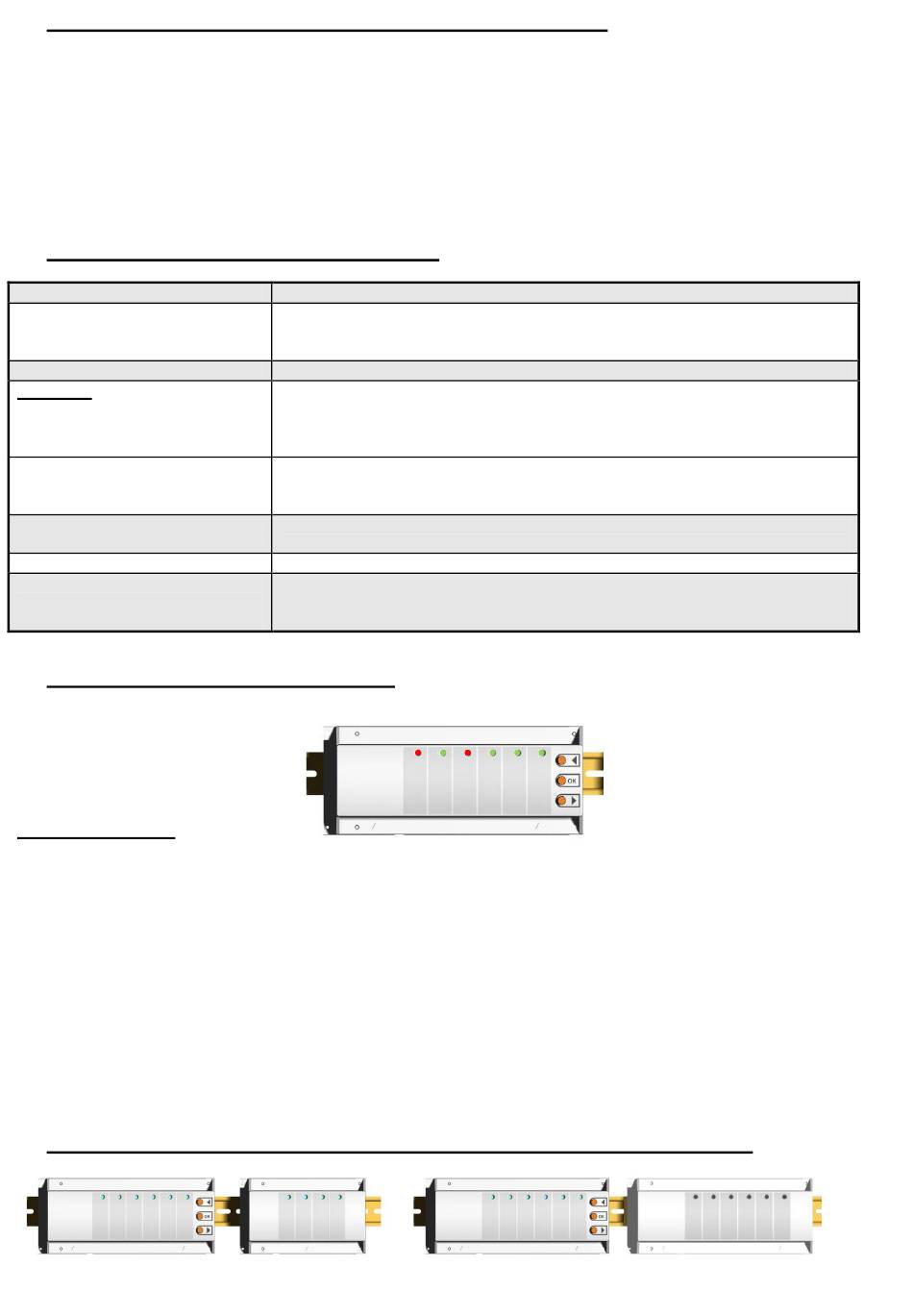

1. РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Радиомодуль основной (Master) на 6 зон ( 6 канальный)
Радиомоудуль с радиочастотой 868МГц предназначен для температурного регулирования в помещениях в
комбинации с комнатными радиотермостатами и нормально закрытыми электротермическими сервоприво-
дами (NC) в панельных системах отопления (теплые полы).
Количество регулируемых контуров отопления (зон) может быть увеличено при подключении дополнитель-
ных радиомодулей.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочая температура
Тип регулирования
Напряжение
Выходы:
Насосы и котлы
Сервоприводы (НЗ)
Радиочастота
Соответствие нормам ЕЭС
Степень защиты
Возможности увеличения
числа регулируемых
контуров
3. СВЕТОДИОДНАЯ ИНДИКАЦИЯ
В рабочем режиме:
Короткое мигание зеленого светодиода:
Получен входящий сигнал соответствующего термостата (т.е. термостата, связанного с зоной мигающего
светодиода).
Красный:
Нагрев зоны (подключенный к зоне сервопривод открывается или открыт)
Красный мигающий:
Сообщение о сбое: помехи радиосвязи между термостатом и радиомодулем (т.е. термостата, связанного с
зоной мигающего светодиода).
Проверьте батарейки в соответствущих термостатах. При замене батареек отключите радиомодуль и
термостаты.
* Если все диоды мигают красным цветом, проверьте сначала подключение антенны, прежде чем
приступить к замене батареек.
4. КОМБИНАЦИИ ОСНОВНОГО И ДОПОЛНИТЕЛЬНЫХ МОДУЛЕЙ
0°C - 50°C
Пропорционально-интегранльноt регулирование с интервалом 15 минут
при 2°C.
Короткий интервал:
~230В +- 10%, 50Гц
Реле => 5A / 230VAC (беспотенциальный контакт)
Реле => 5A / 230 VAC ( L, N)
868, 3 МГц, <10mW.
Радиус действия: ок. 180м на открытой местности
ок. 50м в помещениях.
EN 300220-1, -2
EN 301489-1, -3
IP 30
10 зон => 1 основной (Master) на 6 зон + 1 добавочный(Slave) на 4 зоны
12 зон => 1 основной (Master) на 6 зон + 1 добавочный (Slave) на 6 зон
32
3 минуты выкл., 2 минуты вкл.
