Support du faisceau
Fixer le faisceau au réservoir
17
FENDEUSE DE 9 TONNES - MANUEL DU PROPRIÉTAIRE

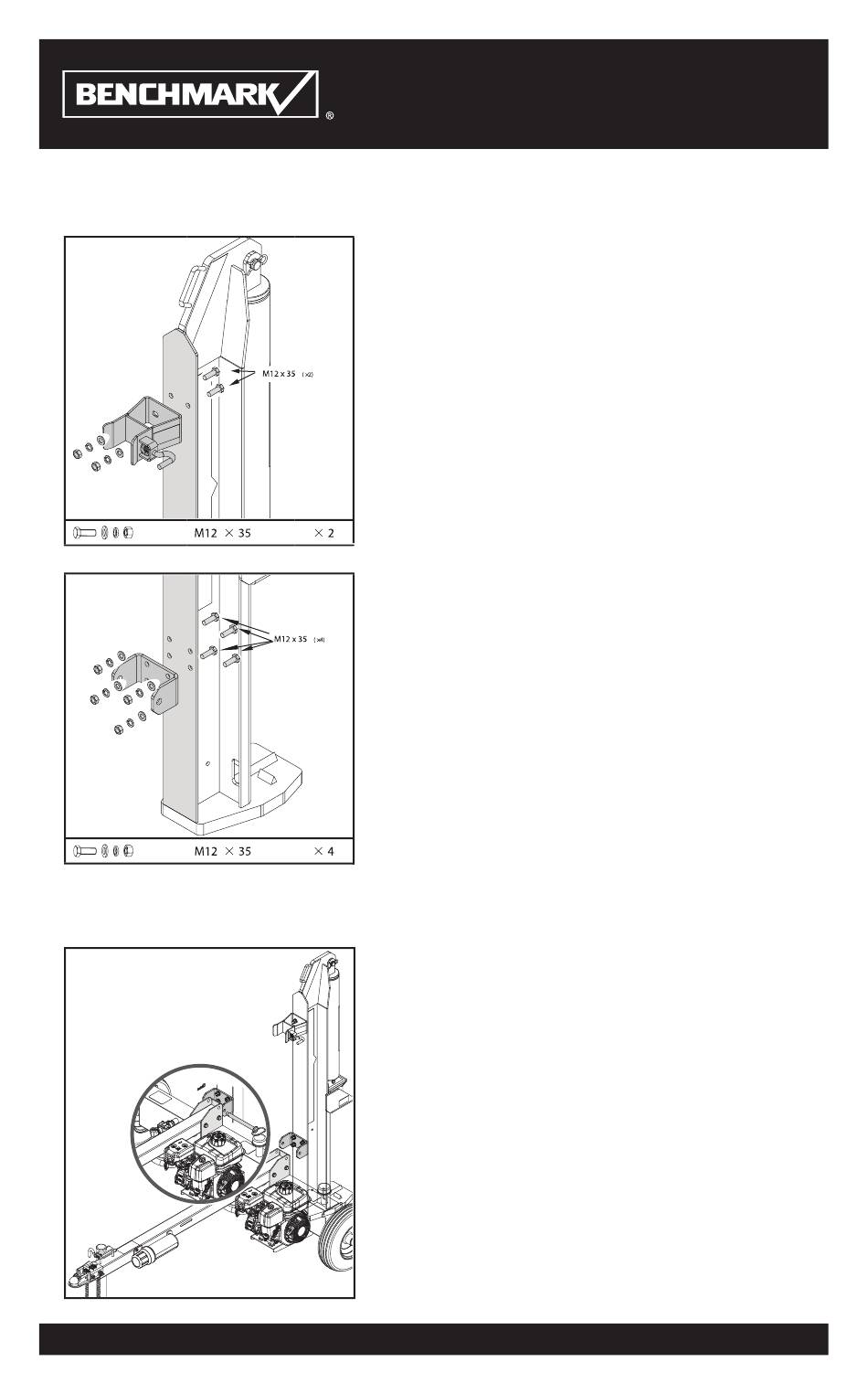

1. Fixer le support de verrouillage du faisceau à
l'assemblage faisceau et vérin à l'aide de boulons
à tête hexagonale, de rondelles plates, de ron-
delles de blocage et d'écrous hexagonaux à deux
endroits. Bien serrer à l'aide de clés et de douilles
de 19 mm.
2. Fixer le support de pivotement à l'assemblage
faisceau et vérin dans les quatre trous au fond à
l'aide de boulons à tête hexagonale, de rondelles
plates, de rondelles de blocage et d'écrous hex-
agonaux. Bien serrer à l'aide de clés et de douilles
de 19 mm.
1. Tourner le support fixé sur le côté de la langue à
la position vers le bas en relâchant la goupille et
en fixant la goupille de déverrouillage.
2. Retirer la clé de serrage et la goupille d'attelage
de l'outil assemblé (comme illustré ci-dessous).
Replacer lentement l'outil assemblé sur l'as-
semblage faisceau et vérin. Aligner le support
de langue de l'outil assemblé avec le support de
pivotement du faisceau. Une fois les supports
alignés, installer la goupille d'attelage dans les
supports et installer la clé de serrage dans la
goupille d'attelage.
