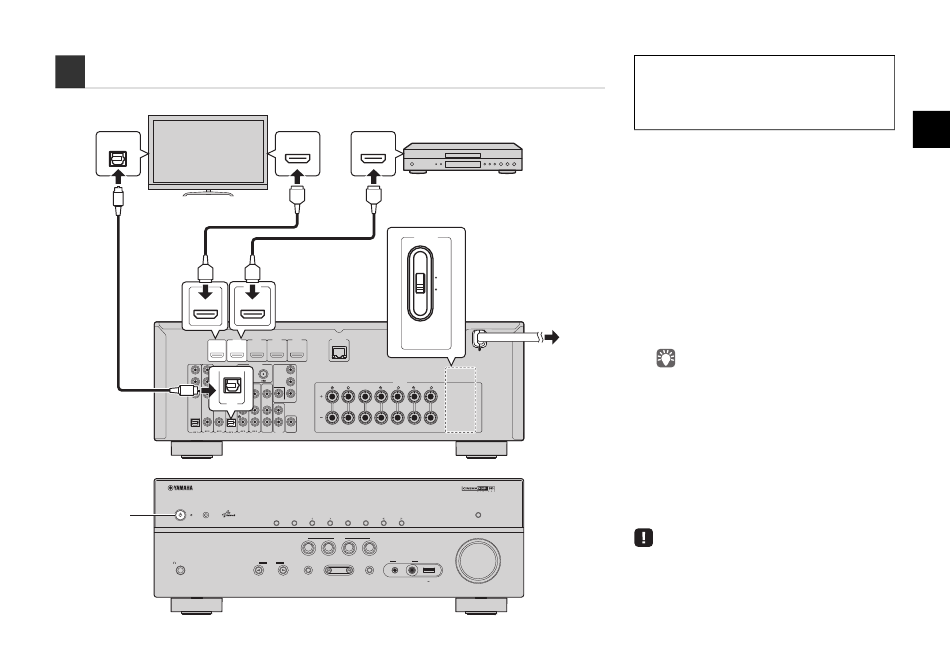

Raccordement des appareils externes

Téléviseur
Sortie audio
(optique)
OPTICAL
O
b
c
Prise
HDMI OUT
HDMI
HDMI OUT
ARC
HDMI 1
HDMI OUT
(BD/DVD)
ARC
P
R
P
B
O
OPTICAL
Y
Prise AV 4
(TV)
COMPONENT VIDEO
VIDEO
AV 4
(OPTICAL)
OPTICAL COAXIAL COAXIAL OPTICAL
( TV )
YPAO MIC
Mettre l'unité
sous tension
PHONES
SILENT CINEMA
Entrée HDMI Sortie HDMI
HDMI HDMI
HDMI HDMI
a
VOLTAGE
SELECTOR
Prise HDMI 1
HDMI
HDMI 1
(BD/DVD)
HDMI 2 HDMI 3 HDMI 4 NETWORK
ANTENNA
AM FM COMPONENT
VIDEO
P
R
SPEAKERS
SURROUND BACK/BI AMP
P
B /ZONE B
FRONT CENTER SURROUND
Y
MONITOR OUT
AV
SUBWOOFER
OUT
AUDIO
L'unité (arrière)
MEMORY PRESET FM AM TUNING
INFO
SCENE
BD
TV NET RADIO
DVD
VIDEO AUX
INPUT TONE CONTROL STRAIGHT
PROGRAM
AUDIO VIDEO iPod/iPhone/iPad
L'unité (avant)
Lecteur BD/DVD
VOLTAGE SELECTOR
(Modèles Standard
uniquement)
110V -
120V
220V-
240V
d
Branchement
sur une prise
secteur
SINGLE
DIRECT
VOLUME
USB
5V 2.1A
Avant de raccorder le câble d'alimentation (modèle
standard uniquement)
Vérifiez que vous sélectionnez la position de permutation de
VOLTAGE SELECTOR en fonction de la tension locale. Les
tensions sont CA 110-120/220-240 V, 50/60 Hz.
1
Raccordez les appareils externes à l'unité.
a Raccordez un lecteur BD/DVD à l'unité au moyen
d'un câble HDMI.
Si le lecteur BD/DVD est actuellement directement
raccordé au téléviseur à l'aide d'un câble HDMI,
débranchez ce câble du téléviseur et raccordez-le
à cette unité.
b Raccordez un téléviseur à l'unité au moyen de
l'autre câble HDMI.
c Raccordez un téléviseur à l'unité au moyen d'un
câble optique numérique.
Ce raccordement est nécessaire si vous souhaitez
restituer le son TV sur l'unité. Ce raccordement
n'est pas nécessaire si votre téléviseur prend en
charge la fonction ARC (Audio Return Channel).
d Raccordez le câble d'alimentation à une prise
électrique murale.
• Pour plus d'informations sur le raccordement des antennes
radio ou des autres appareils externes, reportez-vous à la
section « PRÉPARATION » du « Mode d'emploi ».
2
Mettez sous tension, l'unité, le téléviseur
et le lecteur BD/DVD.
3
Utilisez la télécommande du téléviseur pour
changer la source d'entrée du téléviseur et
afficher l'image à partir de l'unité.
Les raccordements sont terminés. Passez à la page
suivante pour optimiser les réglages des enceintes.
• Lorsque le téléviseur est raccordé à l'unité par un câble HDMI, vous
pouvez configurer les réglages de cette dernière à l'aide du menu
qui s'affiche sur le téléviseur. Par ailleurs, vous pouvez sélectionner
la langue souhaitée dans le menu affiché à l'écran parmi les
langues suivantes : allemand, anglais (par défaut), chinois,
espagnol, français et russe. Pour plus d'informations, reportez-vous
au « Mode d'emploi ». Des illustrations d'écrans de menus anglais
sont utilisées comme exemples dans ce guide.
