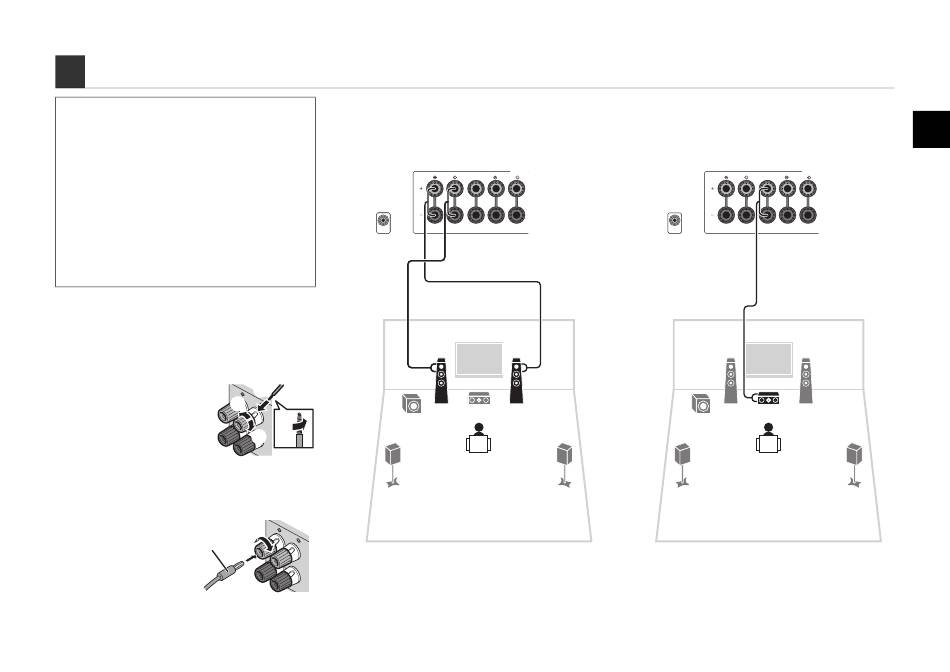

Raccordement des enceintes/du caisson de graves

• (Modèles pour les États-Unis et le Canada uniquement)
L'unité est configurée pour des enceintes 8 ohms par défaut.
Lorsque vous raccordez des enceintes 6 ohms, réglez
l'impédance d'enceinte de l'unité sur « 6 Ω MIN ». Pour plus
d'informations, reportez-vous à la section « Réglage de
l'impédance des enceintes » du « Mode d'emploi ».
• (Sauf pour les modèles destinés aux États-Unis et au Canada)
Utilisez des enceintes d'une impédance d'au moins 6 Ω.
• Utilisez un caisson de graves équipé d'un amplificateur intégré.
• Avant de raccorder les enceintes, retirez le câble d'alimentation
de l'unité de la prise secteur et éteignez le caisson de graves.
• Veillez à ce que les fils conducteurs du câble de l'enceinte ne
se touchent pas ou n'entrent pas en contact avec les parties
métalliques de l'unité. Ce contact risque d'endommager l'unité
ou les enceintes. Si un court-circuit survient au niveau des
câbles de l'enceinte, le message « Check SP Wires » apparaît
sur l'afficheur de la face avant lors de la mise sous tension de
l'unité.
■
Raccordement des câbles d'enceinte
Les câbles d'enceinte sont composés de deux fils. L'un se
connecte aux bornes négatives (-) de l'appareil et de l'enceinte,
et l'autre aux bornes positives (+). Si les fils sont de couleurs
différentes afin d'éviter toute confusion, connectez le fil de
couleur noire aux bornes négatives et l'autre fil aux bornes
positives.
a Dénudez les extrémités du
câble d'enceinte sur environ
+ (rouge)
b
10 mm, puis torsadez
fermement les brins
dénudés du câble.
b Desserrez la borne
d'enceinte. – (noir)
c Insérez les fils dénudés du
câble dans l'écartement sur le côté (supérieur droit ou
inférieur gauche) de la borne.
d Serrez la borne.
Utilisation d'une fiche
banane
Fiche
banane
(Modèles standard et destinés
aux États-Unis, au Canada, à la
Chine et à l'Australie
uniquement)
a Serrez la borne d'enceinte.
b Insérez la fiche banane dans
l'extrémité de la borne.
1
Raccordez les enceintes avant (1/
2) aux bornes FRONT (//\).
L'unité (arrière)
P
B
Y
OR OUT
SUBWOOFER
9
c
F R
O N
T
a a
d
4
a
F R
O N
T
b
SPEAKERS
FRONT CENTER SURROUND
1 2
3
5
2
Raccordez l'enceinte centrale (3) à la
borne CENTER.
L'unité (arrière)
SPEAKERS
P
B
FRONT CENTER SURROUND
Y
OR OUT
SUBWOOFER
1 2
9 3
4 5
3
