ENTRETIEN
TRYON 3 MD...
REMPLACEMENT DU REVÊT EMENT RÉFRACTAI-
REDE LA PORTE FRONTALE

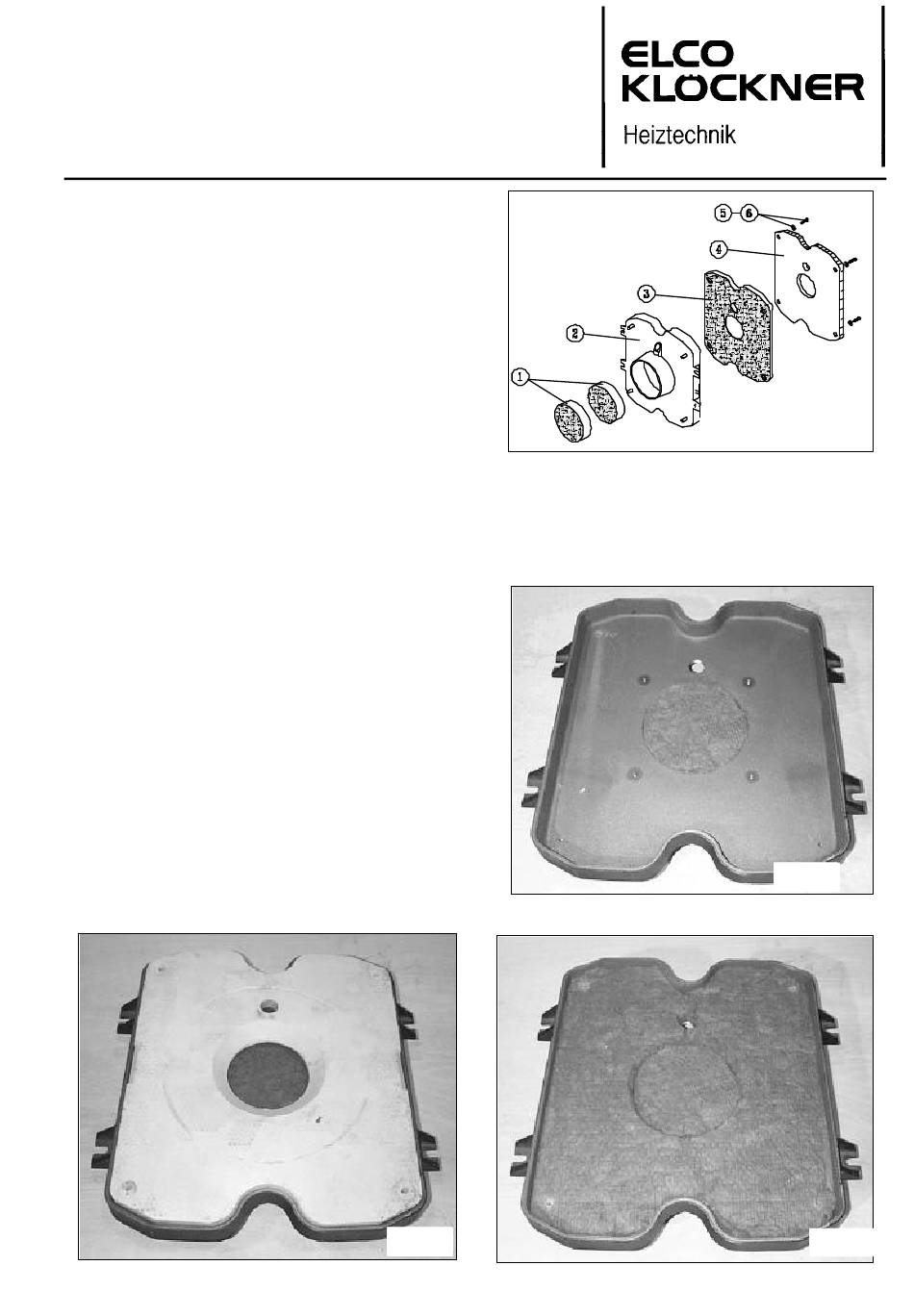

La fig. 24 montre les matériaux qui sont
utilisés pour l'isolation de la porte frontale,
à savoir :
1. l'isolation de l'anneau du brûleur ( deux d'une feuille
de laine de roche d'une épaisseur de 50 mm)( Pos.
39 )
2. la porte frontale ( Pos. 37 )
3. l'isolation de la porte frontale ( une feuille d'isolation en
laine de roche d'une épaisseur de 30 mm)( Pos. 27)
4. le revêtement réfractaire de la porte frontale ( plaque
rigide en fibres céramiques ( Pos.127 ) 5 & 6 Vis de
réglage M8x80 et Rondelle( Pos. 129 et 130 )
Pour le remplacement des isolations de la porte frontale
veuillez suivre les instructions ci-dessous :
1. A vant de remplacer les isolations, démontez le brûleur
et enlevez la porte frontale. Ne remplacez que les ma-
tériaux abîmés.
2. Posez la porte frontale, face intérieure orientée vers le
haut et montez les nouvelles isolations. Commencez
par la pièce 1 ( fig.37 ) continuez en suite avec la
pièce 3 ( fig. 38 ) et la pièce 4 ( fig. 39 ).
3. Vérifiez que toutes les vis de réglage M8x80 soient
contrôlées et correctement fixées et serrées de la
même façon afin d'éviter le bris du revêtement réfrac-
taire
4. Après la mise en place du nouveau revêtement réfrac-
taire, l'élément frontal devrais laisser une trace circu-
laire d'environ 1 à 2 mm sur le revêtement réfractaire
lorsque la porte frontale est fermée ( fig. 39 ) afin
d'empêcher les fuites de gaz dans la chambre de com-
bustion et en direction du deuxième parcours.
5. Comme décrit ci-dessus, la laine de roche du revêt e-
ment réfractaire doit correspondre aux dimensions du
brûleur.
® ®
Fig. 39
Fig.36
Fig. 37
Fig. 38
19
