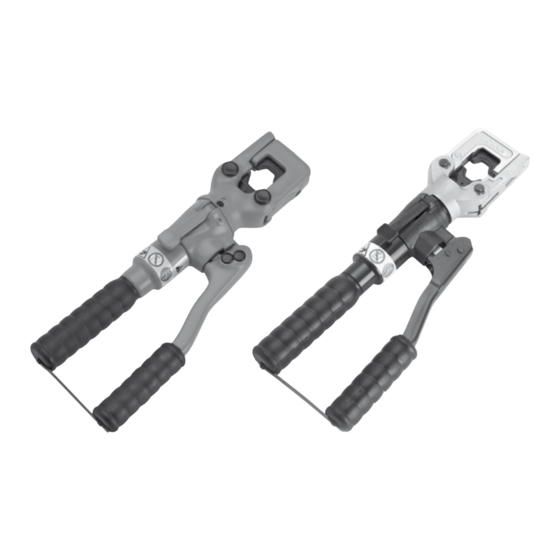

Cembre HT51 Notice D'utilisation Et D'entretien

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
Certified Quality
Management System
HERRAMIENTA HIDRAULICA DE COMPRESION
UTENSILE OLEODINAMICO DA COMPRESSIONE
HT51-KV
OPERATION AND MAINTENANCE MANUAL
NOTICE D'UTILISATION ET ENTRETIEN
MANUAL DE USO Y MANTENIMIENTO
MANUALE D'USO E MANUTENZIONE
1
Certified Environmental
Management System
HYDRAULIC CRIMPING TOOL
PRESSE HYDRAULIQUE
HYDRAULISCHES PRESSWERKZEUG
BEDIENUNGSANLEITUNG
Certified Occupational
Health & Safety
Management System
HT51
15 M 135
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO

Publicité

Table des Matières
loading

Manuels Connexes pour Cembre HT51

Sommaire des Matières pour Cembre HT51

  • Page 1 Health & Safety Management System HYDRAULIC CRIMPING TOOL PRESSE HYDRAULIQUE HYDRAULISCHES PRESSWERKZEUG HERRAMIENTA HIDRAULICA DE COMPRESION UTENSILE OLEODINAMICO DA COMPRESSIONE HT51-KV HT51 OPERATION AND MAINTENANCE MANUAL NOTICE D'UTILISATION ET ENTRETIEN BEDIENUNGSANLEITUNG MANUAL DE USO Y MANTENIMIENTO MANUALE D'USO E MANUTENZIONE...
  • Page 2 WARNING LABELS - ETIQUETTES SIGNALETIQUES - WARNSCHILDER - ETIQUETAS DE ATENCIÒN - ETICHETTE D'AVVERTENZA – Before using the tool, carefully read the instructions in this manual. – Avant d'utiliser cet outil, lire attentivement les instructions de cette notice. – Vor Inbetriebnahme unbedingt die Bedienungsanleitung durchlesen. –...
  • Page 3 ENGLISH HYDRAULIC CRIMPING TOOL HT51 ; HT51-KV IMPORTANT INFORMATION FOR WORKING IN THE PROXIMITY OF ENERGISED CONDUCTORS Cembre ertain Versions of tools are proVided with additional external Coatings to proteCt the operator and tool against aCCidental brush ContaCt with energised ConduCtors...

  • Page 4: General Characteristics

    ENGLISH 1. GENERAL CHARACTERISTICS HT51 HT51-KV TOOL TYPE: Application range: suitable for installing electrical compression connectors for conductors up to 240 mm (500 MCM) 50 (6) Crimping force kN (sh ton): 600 (8,700) Rated operating pressure bar (psi): Dimensions mm (inches): 380 x 130 (14.9 x 5.1)
  • Page 5 ENGLISH 2.3) Crimping – Continue to operate the moveable handle (36). The tool will automatically change over to the high pressure stage and the ram (16) will advance until the dies meet. – It is recommended to continue pumping until the maximum pressure valve is activated and a “click”...
  • Page 6 Do not use old or recycled oil. Do not use hydraulic brake fluid. HT51-KV tool contain oil with a high insulating power, do not pollute it with other types of oil! Ensure that disposal of used oil is in accordance with current legislation.

  • Page 7: Part List

    37 MOVEABLE HANDLE GRIP 6000071  SPARE PARTS PACKAGE Item ö Code N° The items marked () are those Cembre recommend replacing if the tool HT51 HT51-KV is disassembled. 6480065 6480052 These items are supplied on request in the “HT51/HT51-KV Spare Parts...
  • Page 8 FRANÇAIS PRESSE HYDRAULIQUE TYPE HT51 ; HT51-KV INFORMATIONS IMPORTANTES POUR L'UTILISATION A PROXIMITE DE CABLES SOUS TENSION Cembre es outils de la Version sont equipes d un reVetement supple mentaire afin de proteger l utilisateur Contre tout ContaCt aCCidentel aVeC un Cable sous tension...

  • Page 9: Caracteristiques Generales

    FRANÇAIS 1. CARACTERISTIQUES GENERALES HT51 HT51-KV OUTIL TYPE: Domaine d’application: conçue pour le sertissage des connecteurs jusqu’ à 240 mm (500 MCM) Force de sertissage kN (sh ton): 50 (6) Pression nominale bar (psi): 600 (8,700) Dimensions mm (inches): 380 x 130 (14.9 x 5.1) 386 x 130 (15.2 x 5.1)

  • Page 10: Sertissage

    FRANÇAIS 2.3) Sertissage – Poursuivre la manœuvre du bras mobile (36). On passera automatiquement de la vitesse rapide à la lente; le piston (16) montera progressive- ment jusqu’au contact des matrices. – Il est conseillé de continuer à pomper jusqu’à l’intervention de la valve de surpression (on doit entendre un léger "clic").

  • Page 11: Entretien

    Ne jamais utiliser d’huile usagée ou recyclée. Il est indispensable que l’huile soit neuve. L'outil HT51-KV contient une huile de haute capacité isolante; ne pas la contaminer avec d'autres types d'huile! En cas de changement d'huile, l'huile usagée doit être éliminée conformément aux normes en vigueur.

  • Page 12: Pieces Detachees

    37 POIGNEE BRAS MOBILE 6000071  PAQUET RECHANGE Pièce Les éléments accompagnés d'un () sont ceux que Cembre recommande ö N° Code HT51 HT51-KV de remplacer en cas de démontage de l'outil. Ces éléments sont fournis sur demande dans le “Paquet Rechange pour...
  • Page 13 DEUTSCH HYDRAULISCHES PRESSWERKZEUG TYP HT51 ; HT51-KV WICHTIGE HINWEISE BEI TÄTIGKEITEN IN DER NÄHE VON UNTER SPANNUNG STEHENDEN TEILEN Cembre inige isolierte erKzeuge sind mit zusätzliChen Chutzmass nahmen Versehen um den onteur und das erKzeug gegen ungewolltes berühren Von unter pannung stehenden eitern zu sChützen...

  • Page 14: Allgemeine Eigenschaften

    DEUTSCH 1. ALLGEMEINE EIGENSCHAFTEN HT51 HT51-KV WERKZEUG TYP: Geeignet zum Verpressen von Verbindern und Kabelschuhen Anwendungsbereich: bis zu einem Querschnitt von max. 240 mm (500 MCM) 50 (6) Preßkraft kN (sh ton): 600 (8,700) Arbeitsdruck bar (psi): Abmessungen mm (inches): 380 x 130 (14.9 x 5.1)
  • Page 15 DEUTSCH 2.3) Verpressung – Pumparm (36) betätigen, der Kolben (16) fährt schnell vor. Sobald der Druckaufbau erfolgt, schaltet das Werkzeug automatisch um, die Presseinsätze fahren langsam zusammen. – Bei Erreichen des maximalen Druckes schaltet das Überdruckventil automatisch ab, welches durch ein "Klick" akustisch zu hören ist. 2.4) Drehbewegung des Kopfes Das Werkzeug ist mit einem Preßkopf ausgerüstet, der um 180°...
  • Page 16 Sie gerne beraten und Ihnen alle nötigen Informationen zum Einsenden des Gerätes an unseren Hauptsitz geben wird. Wenn vorhanden, legen Sie dem Gerät bitte eine Kopie des von Cembre mitgelieferten Zertifikates bei oder füllen das, unter dem Bereich “SUPPORT“ der Cembre Website,...

  • Page 17: Ersatzteilliste

    Die mit () gekennzeichneten Bestandteile sind jene, welche Cembre HT51 HT51-KV auszuwechseln empfiehlt, falls das Gerät in seine Bestandteile zerlegt wird. 6480065 6480052 Genannte Einzelteile sind auf Anfrage in der “Ersatzteilpackung HT51 / 6160218 6170622 HT51-KV” erhältlich. 6780150 6780154 6370270...
  • Page 18 ESPAÑOL HERRAMIENTA HIDRAULICA DE COMPRESIÓN TIPO HT51 ; HT51-KV INFORMACION IMPORTANTE PARA TRABAJOS PRÓXIMOS A CABLES CON TENSIÓN Cembre as Versiones de las herramientas estan proVista de una Capa adiCional para proteger al operario y la herramienta de un ContaCto Con...

  • Page 19: Características Generales

    ESPAÑOL 1. CARACTERíSTICAS GENERALES HT51 HT51-KV HERRAMIENTA TIPO: para la instalación de conectores eléctricos por compresión para Campo de aplicación: conductores en general hasta 240 mm (500 MCM) Fuerza desarrollada kN (sh ton): 50 (6) Présion nominal de trabajo bar (psi):...

  • Page 20: Almacenamiento

    ESPAÑOL 2.3) Compresión – Continúe accionando el mango móvil (36). Se pasará automáticamente de la alta a la baja velocidad; el pistón (16) avanzará progresivamente hasta colocar las matrices sobre el conector. – Aconsejamos, en todo caso, bombear hasta la intervención de la válvula de seguridad, por la que se advertirá...
  • Page 21 En tal caso, adjuntar a ser posible una copia del Certificado de Ensayo en- tregado en su día por Cembre con la herramienta o completar y adjuntar el formulario disponible en la sección “ASISTENCIA” del sitio web Cembre.

  • Page 22: Lista De Componentes

    37 MANGO DE GOMA BRAZO MOVIL 6000071  PAQUETE DE REPUESTO Elem. ö N° Código Los elementos indicados con () son aquellos que Cembre aconseja cambiar HT51 HT51-KV en el caso de un posible desmontaje de la herramienta. 6480065 6480052 Estos elementos se suministran bajo pedido en el “Paquete de Repuesto...
  • Page 23 ITALIANO UTENSILE OLEODINAMICO DA COMPRESSIONE TIPO HT51 ; HT51-KV INFORMAZIONI IMPORTANTI PER L'UTILIZZO DELL'UTENSILE IN PROSSIMITÁ DI CONDUTTORI IN TENSIONE Cembre e Versioni degli utensili sono proVViste di un riVestimento aggiuntiVo per proteggere l operatore e l utensile da aCCidentali Contatti...

  • Page 24: Caratteristiche Generali

    ITALIANO 1. CARATTERISTICHE GENERALI HT51 HT51-KV UTENSILE TIPO: Campo di applicazione: adatto all’installazione di connettori elettrici a compres- sione per conduttori in genere fino a 240 mm (500 MCM) Forza sviluppata kN (sh ton): 50 (6) Pressione nom.di esercizio bar (psi):...

  • Page 25: Avvertenze

    ITALIANO 2.3) Compressione – Continuare ad azionare il manico mobile (36). Si passerà automaticamente dall’alta alla bassa velocità; il pistone (16) avanzerà progressivamente fino a portare le matrici in battuta tra loro. – Consigliamo comunque di pompare fino all'intervento della valvola di massima pressione della quale si avvertirà...

  • Page 26: Per Espellere Le Bolle D'aria

    In caso di guasto contattare il nostro Agente di Zona il quale vi consiglierà in merito e fornirà le istruzioni necessarie per l’invio dell’utensile alla nostra Sede; se possibile, allegare copia del Certi- ficato di Collaudo a suo tempo fornito dalla Cembre con l’utensile oppure, compilare ed allegare il modulo disponibile nella sezione “ASSISTENZA” del sito web Cembre.

  • Page 27: Lista Dei Componenti

    6380200 37 IMPUGNATURA MANICO MOBILE 6000071 CONFEZIONE RICAMBIO Part. ö N° Codice I particolari indicati con () sono quelli che la Cembre consiglia di cambiare HT51 HT51-KV sempre nel caso di un eventuale smontaggio dell'utensile. 6480065 6480052 Detti particolari sono fornibili su richiesta nella “Confezione Ricambio per...
  • Page 28 FIG. 1 OVERALL VIEW VUE D'ENSEMBLE GESAMTANSICHT VISTA DEL CONJUNTO VISTA D'ASSIEME...
  • Page 29 FIG. 2 FIG. 3...
  • Page 30 Serial number Numéro de série Seriennummer Número de serie Numero di matricola 43 42 HT51 FIG. 4 LONGITUDINAL SECTION - COUPE LONGITUDINALE - SCHNITTZEICHNUNG SECCION LONGITUDINAL - SEZIONE LONGITUDINALE...
  • Page 31 Serial number Numéro de série Seriennummer Número de serie Numero di matricola 45 43 44 HT51-KV FIG. 5 LONGITUDINAL SECTION - COUPE LONGITUDINALE - SCHNITTZEICHNUNG SECCION LONGITUDINAL - SEZIONE LONGITUDINALE...
  • Page 32 CS 92014 – 91423 Morangis Cédex E-mail: sales@cembre.com E-mail: sales@cembre.co.uk E-mail: info@cembre.fr www.cembre.it www.cembre.co.uk www.cembre.fr Cembre España S.L. Cembre GmbH Cembre Inc. Calle Verano, 6 y 8 - P.I. Las Monjas Heidemannstraße 166 Raritan Center Business Park 28850 Torrejón de Ardoz - Madrid (España) 80939 München (Deutschland)
