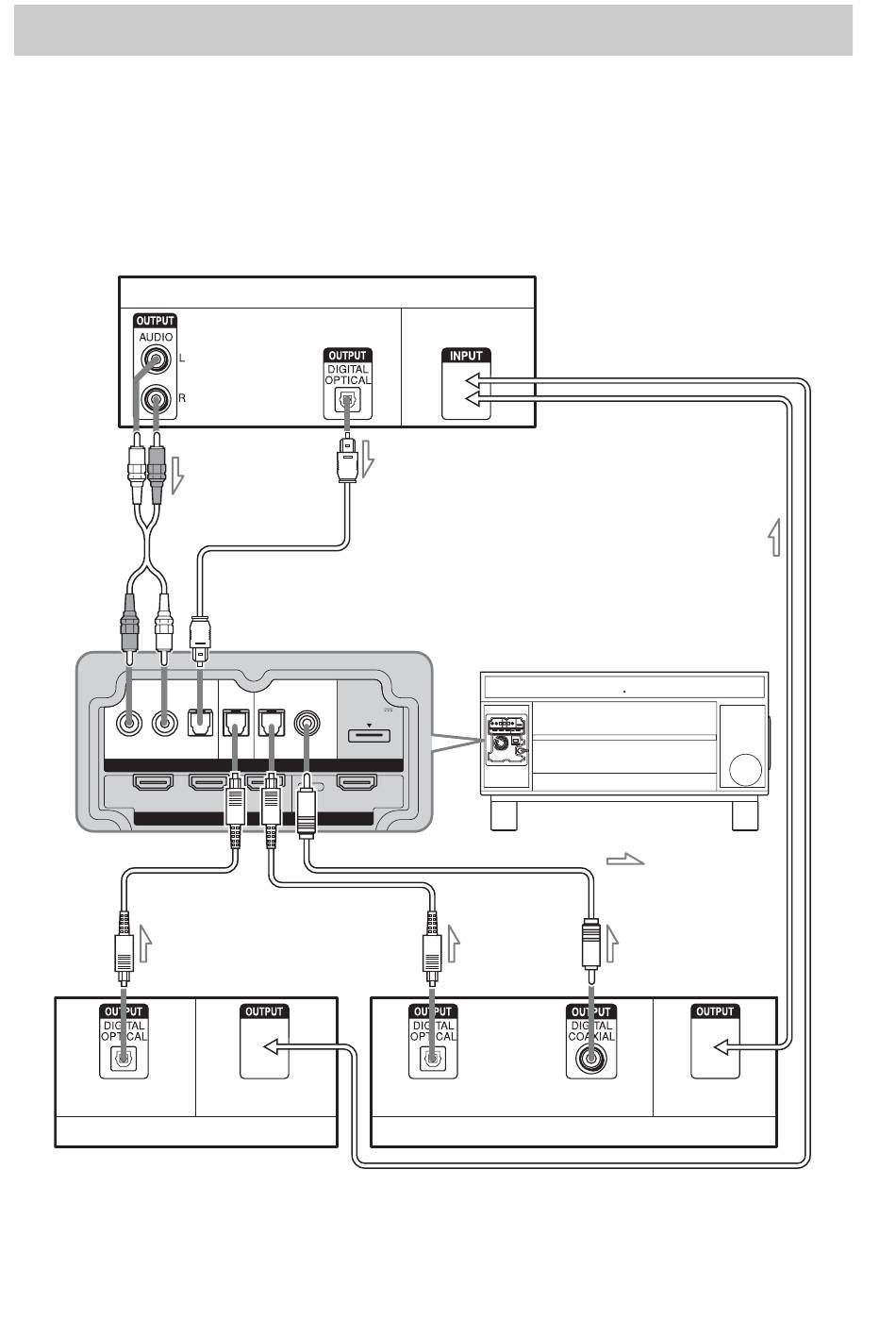

Conexión de los componentes sin tomas HDMI
Si conecta un reproductor de DVD (grabadora),
un sintonizador vía satélite, "PlayStation 2", etc.,
que no tengan tomas HDMI, conéctelo al sistema
mediante la toma INPUT OPT o INPUT COAX.
Si el sintonizador vía satélite no dispone de una
toma OPTICAL OUT, conecte el sistema
mediante la toma INPUT COAX. En este caso,
C
R L
TV
BD IN
A
Señal de audio
Reproductor de DVD (grabadora), "PlayStation 2", etc.
A Cable óptico (no suministrado)
B Cable óptico (suministrado)
C Cable de audio (no suministrado)
D Cable digital coaxial (no suministrado)
12
ES
Monitor del televisor, proyector, etc.
Señal de audio
o
B
OPT OPT OPT
COAX
DVD SAT DMPORT
INPUT INPUT
DVD IN SAT IN TV OUT
HDMI
Señal de vídeo
no es necesario conectar todos los cables.
Conecte los cables de audio en función de las
tomas de los componentes.
Conecte el cable de alimentación de ca el último.
* "PlayStation 2" es una marca comercial de Sony
Computer Entertainment Inc.
Señal de vídeo
DC 5V
0.7A MAX
A
o
Señal de audio
Sintonizador vía satélite
Señal de vídeo
: Flujo de la señal
D
Señal de vídeo
