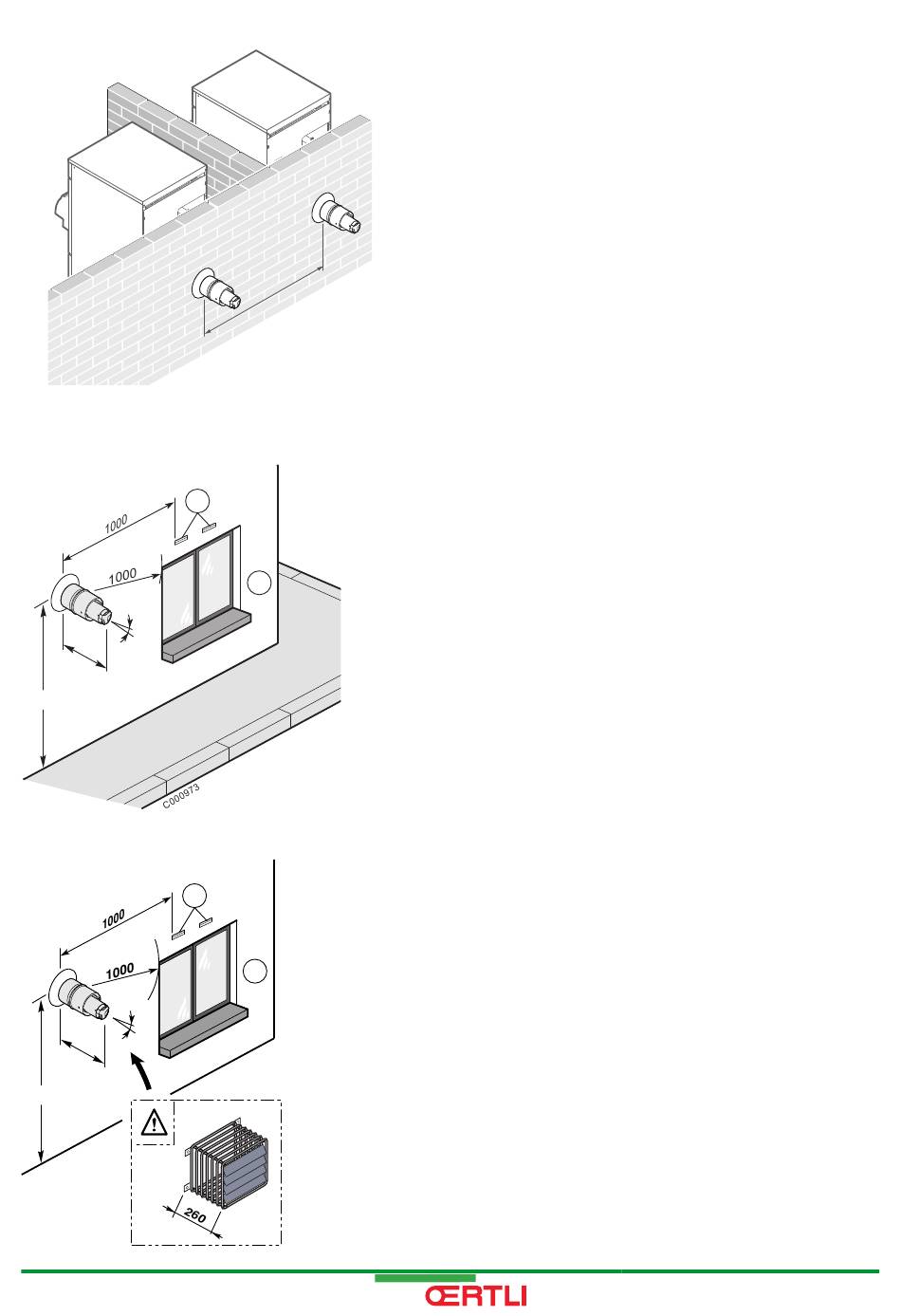

Sortie de deux ventouses sur une même façade : C > 0.6 mètres
c
M001986-A
A
B
B
*
A
B
Voie publique : Le terminal doit déboucher à une hauteur
de 1.80 mètre minimum au-dessus du sol.
Entrée d'air
Ouvrant (Fenêtre, Vasistas, Porte)
Voie privée : Respecter une hauteur H minimale de 0.5
m. Lorsque le terminal horizontal débouche à une hauteur
H inférieure à 1.80 m, il est obligatoire de monter la grille
de protection avec déflecteur des produits de combustion
(colis DY865).
Entrée d'air
Ouvrant (Fenêtre, Vasistas, Porte)
