CLU 153 F Condens
57
56
28
02/02/2010 - 300021054-001-B
Le niveau du groupe de sécurité doit être inférieur à celui de l'entrée
eau froide pour permettre la vidange. Dans le cas contraire, prévoir
un tube de vidange au point bas du préparateur.
n Vannes de sectionnement
Isoler hydrauliquement les circuits primaire et sanitaire par des
vannes d'arrêt pour faciliter les opérations d'entretien du préparateur.
Les vannes permettent de faire l'entretien du ballon et de ses organes
sans vidanger toute l'installation.
Ces vannes permettent également d'isoler le préparateur lors du
contrôle sous pression de l'étanchéité de l'installation si la pression
d'essai est supérieure à la pression de service admissible pour le
préparateur. Pour les préparateurs à écoulement libre, prévoir une
vanne de sectionnement en amont et en aval du clapet anti-retour
afin de faciliter les tests de fonctionnement et le remplacement du
clapet.
n Raccordement eau froide sanitaire
9
17
27
32
27 28
29
30
32
30
9
29
56
17
57
8955N005B

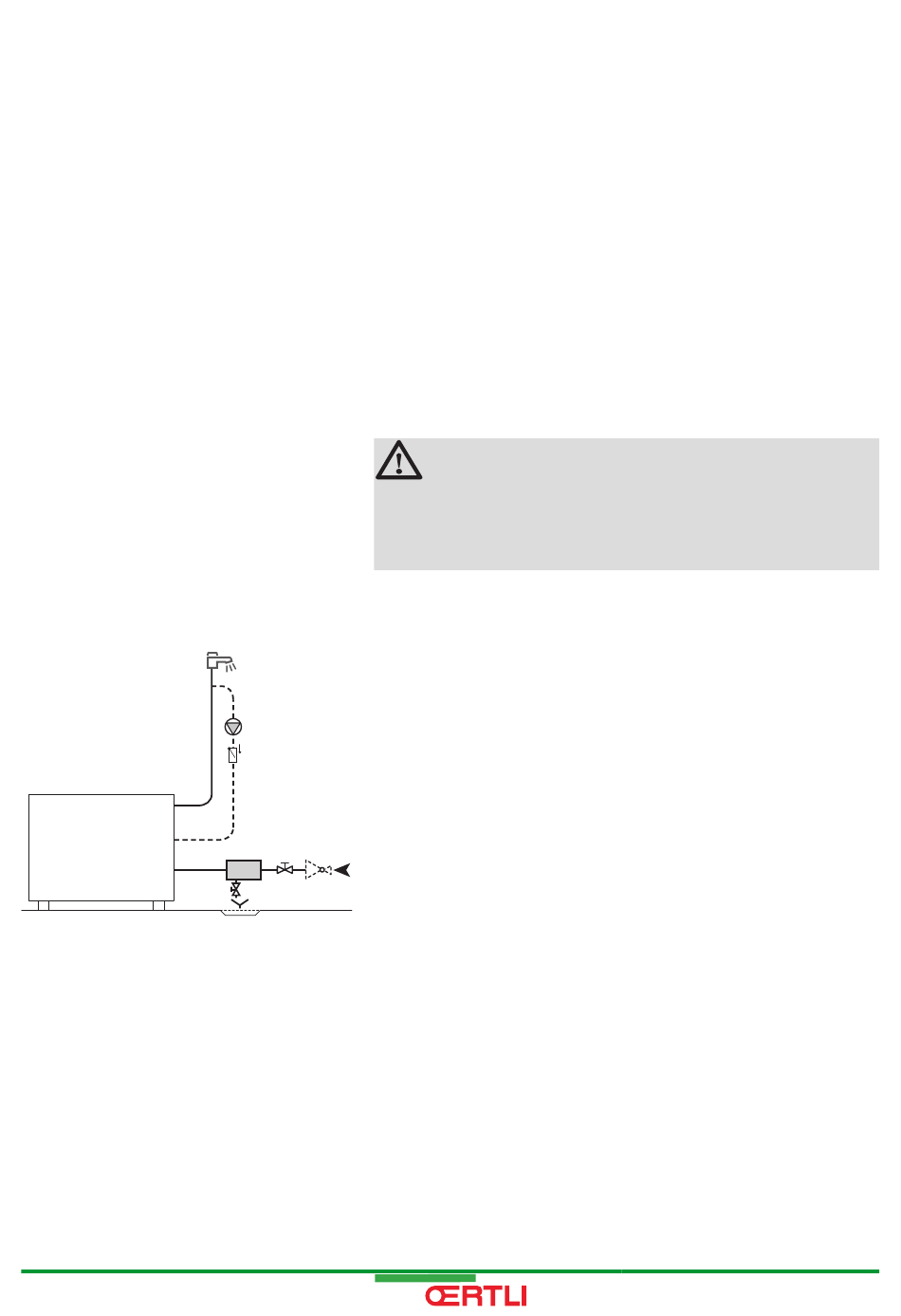

Réaliser le raccordement à l'alimentation d'eau froide d'après le
schéma d'installation hydraulique. Prévoir une évacuation d'eau dans
la chaufferie ainsi qu'un "entonnoir-siphon" pour le groupe de
sécurité.
Les composants utilisés pour le raccordement à l'alimentation d'eau
froide doivent répondre aux normes et réglementation en vigueur
dans le pays concerné.
ATTENTION
Si la tuyauterie de distribution est en cuivre, poser un
manchon en acier, en fonte ou en matière isolante entre
la sortie eau chaude du ballon et la tuyauterie pour éviter
toute corrosion sur le raccordement.
Vanne de sectionnement
Robinet de vidange
Clapet anti-retour
Entrée eau froide sanitaire
Réducteur de pression
Groupe de sécurité taré à 7 bar
Pompe de bouclage eau chaude sanitaire (facultative)
Retour boucle de circulation eau chaude sanitaire
Sortie eau chaude sanitaire
4. Installation
