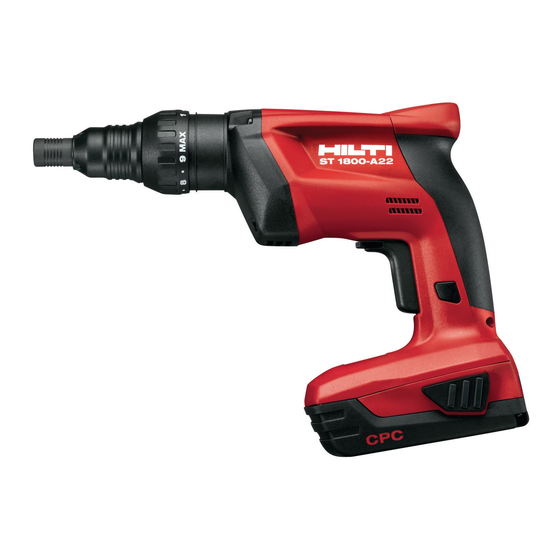

Hilti ST 1800-A22 Mode D'emploi Original
  1. Manuels
  2. Marques
  3. Hilti Manuels
  4. Tournevis électriques
  5. ST 1800-A22
  6. Mode d'emploi original
Hilti ST 1800-A22 Mode D'emploi Original

Hilti ST 1800-A22 Mode D'emploi Original

Masquer les pouces Voir aussi pour ST 1800-A22:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
ST 1800­A22
Français
Printed: 05.06.2019 | Doc-Nr: PUB / 5293034 / 000 / 03

Publicité

Table des Matières
loading

Manuels Connexes pour Hilti ST 1800-A22

Sommaire des Matières pour Hilti ST 1800-A22

  • Page 1 ST 1800­A22 Français Printed: 05.06.2019 | Doc-Nr: PUB / 5293034 / 000 / 03...
  • Page 2 Printed: 05.06.2019 | Doc-Nr: PUB / 5293034 / 000 / 03...
  • Page 3 ST 1800­A22 Mode d'emploi original Printed: 05.06.2019 | Doc-Nr: PUB / 5293034 / 000 / 03...
  • Page 4 Printed: 05.06.2019 | Doc-Nr: PUB / 5293034 / 000 / 03...

  • Page 5: Indications Relatives À La Documentation

    Indications relatives à la documentation 1.1 À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.

  • Page 6: Symboles Spécifiques Au Produit

    Ces chiffres renvoient à l'illustration correspondante au début du présent mode d'emploi La numérotation détermine la séquence des étapes de travail dans l'image et peut se différencier de celles des étapes de travail dans le texte Les numéros de position sont utilisés dans l'illustration Vue d’en- semble et renvoient aux numéros des légendes dans la section Vue d'ensemble du produit Ce signe doit inviter à...

  • Page 7: Déclaration De Conformité

    Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité 2.1 Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
  • Page 8 ▶ Ne pas exposer les outils électroportatifs à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électroportatif augmentera le risque d'un choc électrique. ▶ Ne jamais utiliser le câble de raccordement à d'autres fins que celles prévues, telles que pour porter, accrocher ou débrancher l'outil électroportatif de la prise de courant.
  • Page 9 ▶ Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, s'assurer qu'ils sont effectivement raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration de la poussière peut réduire les risques dus aux poussières. ▶ Ne pas sous-estimer les mesures de sécurité à prendre et ne pas ignorer sciemment les règles de sécurité...

  • Page 10: Consignes De Sécurité Pour Visseuse

    sécurité et le contrôle de l'outil électroportatif ne peuvent être assurés dans des situations inopinées. Utilisation et maniement de l'outil sur accu ▶ Ne charger les accus que dans des chargeurs recommandés par le fabricant. Si un chargeur approprié à un type spécifique d'accus est utilisé...

  • Page 11: Consignes De Sécurité Supplémentaires Spécifiques À La Visseuse

    2.3 Consignes de sécurité supplémentaires spécifiques à la visseuse Sécurité des personnes ▶ Utiliser le produit uniquement s'il est en parfait état. ▶ Ne jamais entreprendre de manipulation ou de modification sur l'appareil. ▶ Utiliser la poignée supplémentaire livrée avec l'appareil. La perte de contrôle peut entraîner des blessures.
  • Page 12 provoquer une décharge électrique si un câble électrique est endommagé par inadvertance. Utilisation et emploi soigneux de l’outil électroportatif ▶ Arrêter immédiatement l'outil électroportatif si l'outil se bloque. L'appareil peut dévier latéralement. ▶ Attendre jusqu'à ce que l'outil électroportatif soit arrêté avant de le déposer.
  • Page 13 Français Printed: 05.06.2019 | Doc-Nr: PUB / 5293034 / 000 / 03...
  • Page 14 Français Printed: 05.06.2019 | Doc-Nr: PUB / 5293034 / 000 / 03...

  • Page 15: Vue D'ensemble Du Produit

    Description 3.1 Vue d'ensemble du produit Français Printed: 05.06.2019 | Doc-Nr: PUB / 5293034 / 000 / 03...

  • Page 16: Utilisation Conforme À L'usage Prévu

    épaisseurs de matériau appropriés. Il est possible d'utiliser un statif pour chargeur de vis. ▶ Pour ce produit, utiliser exclusivement les accus Li­Ion Hilti de la série B 18 / B 22. ▶ Pour ces accus, utiliser exclusivement les chargeurs Hilti de la série C4/36.

  • Page 17: Caractéristiques Techniques

    État Signification 1 LED clignote, l'appareil est fonc- État de charge : < 10 % tionnel. 1 LED clignote, l'appareil n'est pas Surchauffe de l'accu. fonctionnel. 4 LED clignotent, l'appareil n'est Charge excessive ou surchauffe de pas fonctionnel. l'appareil. Il n'est pas possible d'interroger l'indicateur de l'état de charge lorsque le variateur électronique de vitesse est actionné...

  • Page 18: Utilisation

    Température de stockage −4 ℉ … 104 ℉ (−20 ℃ … 40 ℃) Température de l'accu au début de la charge 14 ℉ … 113 ℉ (−10 ℃ … 45 ℃) Utilisation 5.1 Recharge de l'accu 1. Avant de commencer la charge, lire le mode d'emploi du chargeur. 2.

  • Page 19: Montage / Démontage De La Butée De Profondeur (En Option)

    ▶ Introduire l'accu dans le produit par l'arrière, jusqu'à ce qu'il s'encliquette en butée avec un « double-clic » audible. 5.3 Retrait de l'accu ▶ Enlever l'accu. 5.4 Montage / Démontage de la butée de profondeur (en option) Dans le cas de vis avec rondelle d'étanchéité, utiliser une butée de profondeur (accessoire) appropriée au diamètre de la rondelle d'étanchéité.

  • Page 20: Utilisation Du Capot De Protection

    ▶ Monter la butée de profondeur. 5.5 Utilisation du capot de protection Si aucune butée de profondeur n'est montée, le capot de protection protège le logement de la butée de profondeur contre les saletés et les endommagements. ▶ Utiliser le capot de protection. 5.6 Sélection du sens de rotation droite / gauche Un dispositif de blocage empêche toute inversion du sens de rotation lorsque le moteur tourne.

  • Page 21: Réglage Du Couple De Rotation

    ▶ Régler l'inverseur du sens de rotation droite / gauche sur le sens de rotation souhaité. 5.7 Réglage du couple de rotation ▶ Régler le couple de rotation souhaité. 5.8 Comportement conforme à la sécurité AVERTISSEMENT Choc électrique Tout contact entre les éléments de fixation et des gaines ou câbles conducteurs risque de provoquer un choc électrique.

  • Page 22: Mise En Marche

    ▶ Toujours tenir l'appareil par la poignée et/ou par les éléments en matière plastique de la coque de l'appareil. 5.9 Mise en marche La visseuse bardage doit être légèrement appuyée sur le support, sans quoi elle ne se met pas en marche pour des raisons de sécurité. La vitesse de rotation est augmentée progressivement jusqu'à...

  • Page 23: Desserrage De Vis

    5.11 Arrêt du fonctionnement en continu Pour pouvoir désactiver à tout moment le mode de fonctionnement en continu, garder la main à proximité du variateur électronique de vitesse. Une réactivation du variateur électronique de vitesse fait revenir le bouton de verrouillage à la position initiale. ▶...

  • Page 24: Transport Et Stockage Des Appareils Sur Accu

    Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group. Transport et stockage des appareils sur accu Transport ATTENTION Mise en marche inopinée lors du transport !
  • Page 25 Défaut électrique. ▶ Arrêter immédiate- ment la visseuse bardage, sortir l'accu et l'examiner, le laisser refroidir et contacter le S.A.V. Hilti. Impossible d'enfon- Inverseur du sens de ro- ▶ Pousser l'inverseur cer le variateur élec- tation droite / gauche du sens de rotation...

  • Page 26: Recyclage

    ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente. ▶ Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères !
  • Page 27 Printed: 05.06.2019 | Doc-Nr: PUB / 5293034 / 000 / 03...
  • Page 28 Hilti = registered trademark of Hilti Corp., Schaan 20190529 Printed: 05.06.2019 | Doc-Nr: PUB / 5293034 / 000 / 03...
