9.4 Définir le plan d'usinage
avec les angles eulériens:
PLANE EULER

Utilisation

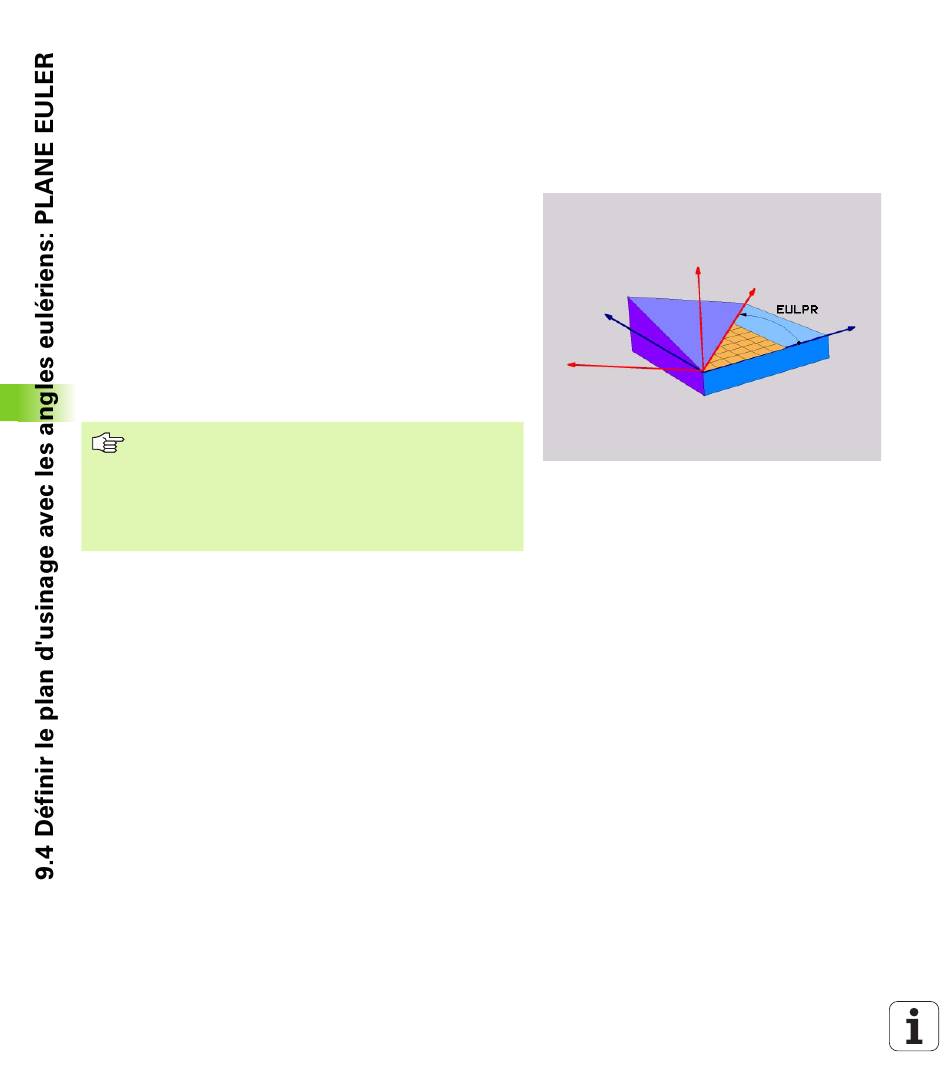

Les angles dans l'espace définissent un plan d'usinage avec jusqu'à
trois rotations autour du système de coordonnées incliné
correspondant. La définition des trois angles eulériens est héritée du
mathématicien suisse Euler. Avec transposition au système de
coordonnées machine, on a:
Angle de Rotation du système de coordonnée autour de
précession EULPR l'axe Z
Angle de nutation Rotation du système de coordonnées autour de
EULNU l'axe X qui a subi une torsion de la valeur de
l'angle de précession
Angle de rotation Rotation du plan d'usinage incliné autour de l'axe
EULROT incliné Z
Remarques avant que vous ne programmiez
L'ordre chronologique des rotations défini préalablement
est valable indépendamment de l'axe d'outil actif.
Définition des paramètres pour le comportement de
positionnement: Cf. „Définir le comportement de
positionnement de la fonction PLANE", page 470.
