Sommaire des Matières pour Focus Neofocus 1500

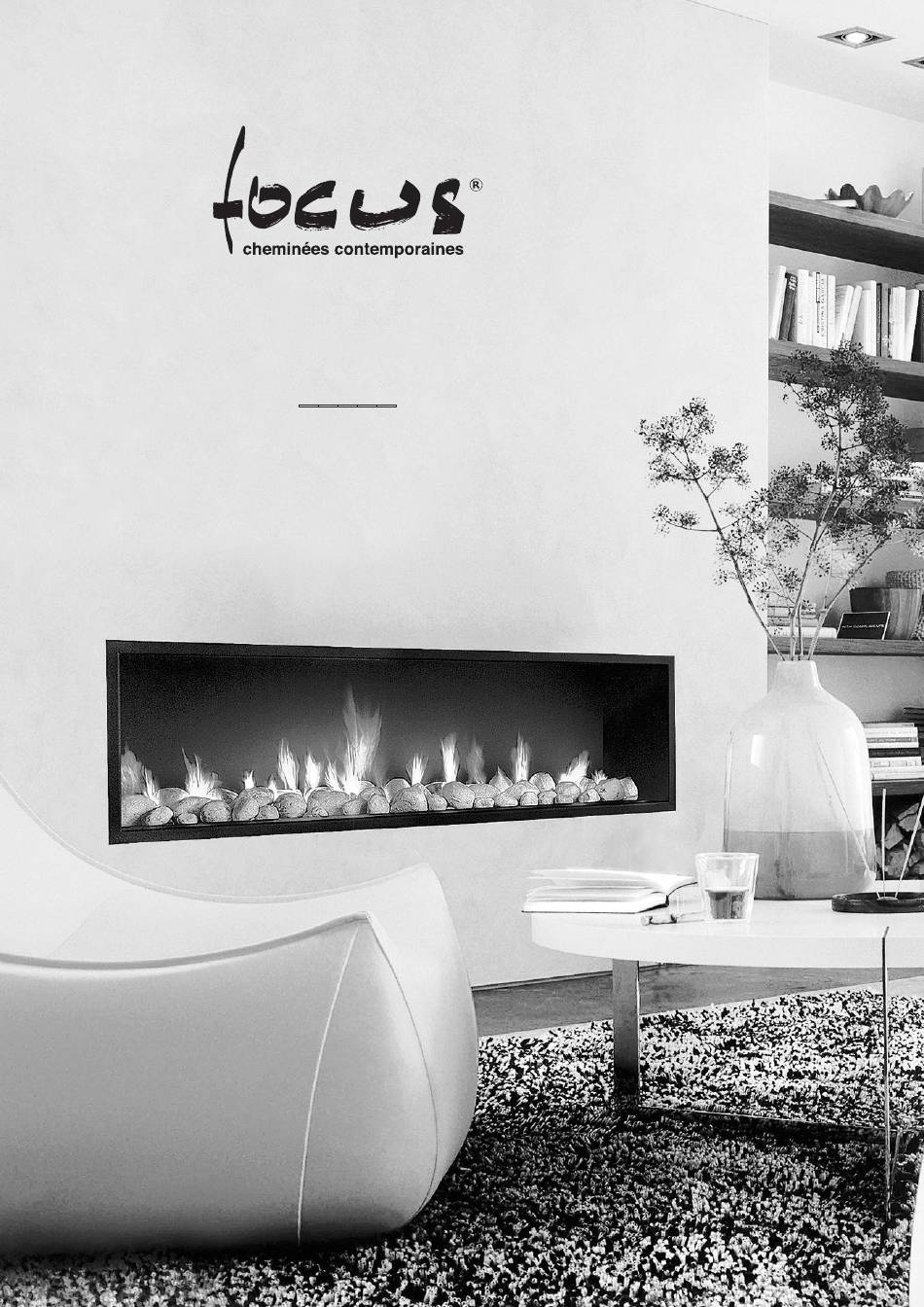

- Page 1 NEOFOCUS _____ INSTALLATION, ENTRETIEN ET INSTRUCTIONS D’UTILISATION...
-
Page 2: Table Des Matières
ESSAI ET MISE EN SERVICE 1 0 AMÉNAGEMENT DU FOYER EN CÉRAMIQUE 1 0 DISPOSITION DES BÛCHES - NEOFOCUS 1500 (MARIO) 1 1 DISPOSITION DES BÛCHES - NEOFOCUS 1800 (TOM 1600) 1 1 DISPOSITION DU GRAVIER ... -
Page 3: Informations Générales
Informations générales CONSIGNES DE SÉCURITÉ IMPORTANTES Cet appareil comporte des éléments décoratifs en céramique composés Avant l’installation, vérifiez si l’appareil est compatible avec les conditions de fibres réfractaires synthétiques de verre quartzeux. Une surexposition de distribution locales ; la nature et la pression. Les caractéristiques à... -
Page 4: Informations Générales Sur L'installation
Informations générales INFORMATIONS GÉNÉRALES SUR L’INSTALLATION TYPE DE BATTERIE Récepteur : 4 x 1,5V “AA”, taille R6. Raccordement du tuyau d’alimentation Diamètre 8mm extérieur Télécommande : 2 x 1,5V “AAA” (Alcaline uniquement). Contrôleur de flamme Veilleuse permanente Diamètre de raccordement Ø... -
Page 5: Instructions D'utilisation
Instructions d’utilisation UTILISATION DE L’APPAREIL Désactivation de fonctions 1. Installer les batteries. Tous les icones s’affichent et clignotent. 2. Lorsque les icones clignotent, presser et maintenir le bouton de fonction correspondant pendant 10 sec. Si le dispositif de contrôle des flammes est éteint, délibérément ou non, il 3. -
Page 6: Reglage En Mode Fahrenheit Ou Celsius
Instructions d’utilisation Figure 01: 8-bouton Display C. REGLAGE EN MODE FAHRENHEIT OU CELSIUS E. SECURITE ENFANTS Pour passer en mode °C ou °F, presser MARCHE : simultanément les boutons Pour activer, presser simultanément les boutons s’affiche et la NOTE : L’affichage des résultats en °F donne télécommande devient inopérant (sauf pour la un mode 12 heures. -
Page 7: Feu De Faible Intensite Et De Forte Intensite Designe
Instructions d’utilisation Télécommande utilisation « un seul bouton » ÉTEINDRE LE FEU (Paramétrage par défaut) · Presser le bouton jusqu’aux deux bips courts et qu’une série de clignotements de Télécommande · Presser le bouton lignes confirme le démarrage de la pour éteindre. -
Page 8: Minuterie
Instructions d’utilisation H. MINUTERIE J. MODE THERMOSTATIQUE MARCHE/RÉGLAGE : MARCHE : 1. Presser et maintenir le bouton jusqu’à ce Presser le bouton . s’affiche. Prérégler la que s’affiche, et que heure clignote. température affichée brièvement. 2. Pour sélectionner l’heure, presser le bouton La température ambiante s’affiche. -
Page 9: Caracteristiques Supplementaires (Aux)
Instructions d’utilisation Réglages par défaut : NOTE : Passer au PROGRAMME 2 et régler les heures de marche et d’arrêt HEURE DE MARCHE TEMPÉRATURE (Thermostatique): 70 °F (21 °C) ou interrompre la programmation à ce stade. PROGRAMME 2 TEMPÉRATURE HEURE D’ARRÊT: “ ”... -
Page 10: Informations Pour L'installateur
Testez les pressions du brûleur, comme indiqué ci-dessus (pressions Repérez le point d’alimentation en gaz. Cet appareil est adapté à tous figurant à la page 17 pour l’appareil Neofocus 1500 et à la page 18 pour les types de raccordement au gaz, y compris ceux dissimulés derrière l’appareil Neofocus 1800). -
Page 11: Disposition Des Bûches - Neofocus 1500 (Mario)
Informations pour l’installateur DISPOSITION DES BÛCHES - NEOFOCUS 1500 (MARIO) Assurez-vous que la grille du foyer repose fermement sur la base du foyer. Placez les trois bûches “Y” sur les bûches arrière (le centre brûlé vers l’extérieur), comme indiqué ci-dessous. -
Page 12: Disposition Du Gravier
Vous avez maintenant fini de disposer le gravier. Vérifiez à nouveau l’allumage du brûleur (depuis la position froide). DISPOSITION DES GALETS - NEOFOCUS 1500 (MARIO) Disposez les quatre bûches en forme de « Y », comme indiqué ci-dessous. Ces quatre bûches sont complètement interchangeables ; leur orientation n’est donc pas importante. -
Page 13: Disposition Des Galets - Neofocus 1800 (Tom 1600)
Informations pour l’installateur DISPOSITION DES GALETS - NEOFOCUS 1800 (TOM 1600) Les détecteurs de refoulement ne peuvent être ajustés, modifiés ou mis hors service par l’installateur. Les pièces de rechange qui peuvent par la suite être installées DOIVENT être conformes au type de pièces fournies à cette fin par le fabricant de l’appareil. -
Page 14: Consignes D'entretien
Informations pour l’installateur CONSIGNES D’ENTRETIEN DIAGNOSTIC EN CAS DE PANNE · La veilleuse produit des étincelles mais ne s’allume pas Cet appareil doit être nettoyé et contrôlé par un technicien agréé au moins une fois par an. Assurez-vous que le foyer est complètement froid avant Le problème peut provenir de l’absence de gaz, vérifiez que les vannes de procéder au nettoyage. -
Page 15: Informations Techniques
Informations techniques DÉTAILS TECHNIQUES A. PAYS DE DESTINATION Les tableaux suivants fournissent les informations relatives aux pays dans lesquels l’utilisation de ces appareils est autorisée. Les caractéristiques techniques des appareils figurent dans les tableaux qui suivent immédiatement. Gaz naturel Autriche l3B/P G30/G31@50mbar Autriche l2H G20@20mbar... -
Page 16: Neofocus 1500 (Mario) : Pin: 0359Cr0998
Informations techniques B. NEOFOCUS 1500 (MARIO) : PIN: 0359CR0998 Ci-dessous, un schéma de la cheminée du Mario (NeoFocus). Le brûleur Mario peut également être installé dans un foyer maçonné d’ouverture 1475mm x 325mm maximum. Tout foyer maçonné doit être Gaz naturel constitué... -
Page 17: Neofocus 1800 (Tom 1600) : Pin: 0359Cr0998
Informations techniques C. NEOFOCUS 1800 (TOM 1600) : PIN: 0359CR0998 Le brûleur TOM peut également être installé dans un foyer maçonné d’ouverture 1880mm x 210mm maximum pour un conduit d’une hauteur minimum de 3m. Veuillez noter que d’autres dimensions d’ouverture de foyers maçonnés sont possibles, sous réserve que l’installation possède Gaz naturel un conduit respectant le diamètre minimum et la hauteur minimum requise. -
Page 18: Annexe
3 Impasse Claque Patin F - 34380 Viols le Fort déclare que les appareils de la marque FOCUS répondant aux types dʼappareils à effet décoratif de combustion utilisant les combustibles gazeux suivants sont conformes aux types décrits dans le « Certificat dʼexamen CE » n° UK-LHD-0359- 0000998 délivré... - Page 19 Note...
- Page 20 Atelier dominique imbert S.A.S. au capital de 102 355 euros 34380 Viols-le-Fort France Tel. : 00 33 (0)4 67 55 01 93 Fax. : 00 33 (0)4 67 55 77 77 Web : www.focus-creation.com Email : info@focus-creation.com V. 01 - Juillet 2017...
